পরিবর্তনশীল ফ্রিকোয়েন্সি সিরিজ অনুরণন ভোল্টেজ সহ্য করে? উহান ইউএইচভি উৎপাদনে বিশেষজ্ঞসিরিজ অনুরণন, পণ্য নির্বাচন এবং পেশাদার বৈদ্যুতিক পরীক্ষার বিস্তৃত পরিসর সহ। খুঁজে বের করতেসিরিজ অনুরণন, উহান UHV নির্বাচন করুন।
দপরিবর্তনশীল ফ্রিকোয়েন্সি সিরিজ অনুরণন ভোল্টেজ ডিভাইস সহ্য করাসিরিজ রেজোন্যান্সের নীতি ব্যবহার করে, একটি উত্তেজনা ট্রান্সফরমার দিয়ে সিরিজ রেজোন্যান্ট সার্কিটকে উত্তেজিত করে, পরিবর্তনশীল ফ্রিকোয়েন্সি কন্ট্রোলারের আউটপুট ফ্রিকোয়েন্সি সামঞ্জস্য করে এবং সার্কিট ইন্ডাকট্যান্স L এবং টেস্ট নমুনা C সিরিজে অনুরণিত হয়। রেজোন্যান্ট ভোল্টেজ হল পরীক্ষার নমুনায় প্রয়োগ করা ভোল্টেজ। এর সম্পূর্ণ সেটপরিবর্তনশীল ফ্রিকোয়েন্সি সিরিজ অনুরণন সরঞ্জামবিদ্যুৎ, ধাতুবিদ্যা, পেট্রোলিয়াম এবং রাসায়নিক প্রকৌশলের মতো শিল্পে ব্যাপকভাবে ব্যবহৃত হয় এবং উচ্চ-ক্ষমতা, উচ্চ-ভোল্টেজ ক্যাপাসিটিভ নমুনা হস্তান্তর এবং প্রতিরোধমূলক পরীক্ষার জন্য উপযুক্ত।

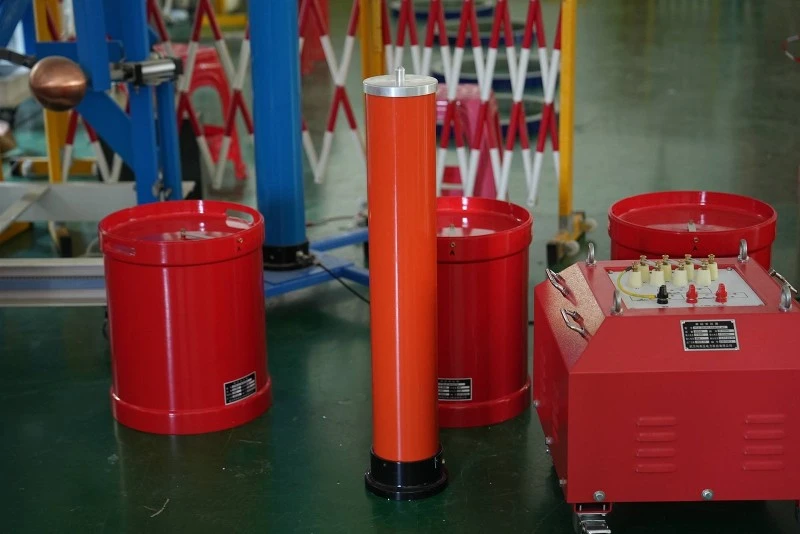

দপরিবর্তনশীল ফ্রিকোয়েন্সি সিরিজ অনুরণন ভোল্টেজ ডিভাইস সহ্য করাপ্রধানত একটি পরিবর্তনশীল ফ্রিকোয়েন্সি কন্ট্রোলার, উত্তেজনা ট্রান্সফরমার, উচ্চ-ভোল্টেজ চুল্লি, উচ্চ-ভোল্টেজ ভোল্টেজ বিভাজক, ইত্যাদি নিয়ে গঠিত। পরিবর্তনশীল ফ্রিকোয়েন্সি কন্ট্রোলার দুটি বিভাগে বিভক্ত: 20KW এবং তার বেশি, এবং পোর্টেবল বক্স কন্ট্রোলার এবং 20KW এর নিচে; পরিবর্তনশীল ফ্রিকোয়েন্সি সিরিজের অনুরণন সরঞ্জামগুলির সম্পূর্ণ সেট একটি নিয়ামক এবং একটি ফিল্টার নিয়ে গঠিত। একটি পরিবর্তনশীল ফ্রিকোয়েন্সি কন্ট্রোলারের প্রধান কাজ হল একটি 380V বা 200V AC পাওয়ার ফ্রিকোয়েন্সি সাইন ওয়েভকে স্থির প্রশস্ততা এবং ফ্রিকোয়েন্সি সহ একটি সাইন তরঙ্গে সামঞ্জস্যযোগ্য প্রশস্ততা এবং ফ্রিকোয়েন্সি সহ রূপান্তর করা। এবং সমগ্র সরঞ্জামের জন্য শক্তি প্রদান. উত্তেজনা ট্রান্সফরমারের কাজ হল ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই দ্বারা ভোল্টেজ আউটপুটকে উপযুক্ত পরীক্ষা ভোল্টেজে বাড়ানো। উচ্চ-ভোল্টেজ চুল্লি L হল অনুরণন সার্কিটের একটি গুরুত্বপূর্ণ উপাদান। যখন পাওয়ার ফ্রিকোয়েন্সি 1/(2 π√ LCX) এর সমান হয়, তখন এটি পরীক্ষার নমুনা CX এর সাথে সিরিজ অনুরণনের মধ্য দিয়ে যায়।
দফ্রিকোয়েন্সি রূপান্তর সিরিজ অনুনাদক সহ্য ভোল্টেজ ডিভাইসএকটি মাল্টি-স্টেজ সুপারপজিশন পদ্ধতি গ্রহণ করে, এবং একাধিক চুল্লি সমান্তরাল বা সিরিজে ব্যবহার করা যেতে পারে। ভোল্টেজ ডিভাইডারটি পরীক্ষার ভোল্টেজ পরিমাপ করতে ব্যবহৃত হয় এবং ছোট ক্যাপাসিট্যান্স পরীক্ষার নমুনার জন্য ক্ষতিপূরণ ক্যাপাসিটর হিসাবেও ব্যবহার করা যেতে পারে, যা 30-300Hz রেঞ্জের মধ্যে বিভিন্ন পাওয়ার সরঞ্জামের জন্য AC সহ্য ভোল্টেজ পরীক্ষা সম্পূর্ণ করতে অনুরণিত ফ্রিকোয়েন্সিকে অনুমতি দেয়। পরিবর্তনশীল ফ্রিকোয়েন্সি সিরিজ রেজোন্যান্সের মূল নীতি হল অ্যাডজাস্টেবল (30-300Hz) সিরিজের রেজোন্যান্স পরীক্ষার সরঞ্জাম ব্যবহার করে একটি এসি টেস্ট ভোল্টেজ তৈরি করতে টেস্ট অবজেক্টের ক্যাপাসিটরের সাথে অনুরণন করা।
ফ্রিকোয়েন্সি রূপান্তর সিরিজের অনুরণন ভোল্টেজ সহনশীলতার নীতি
যখন সার্কিটের ফ্রিকোয়েন্সি f=1/2 π√ LC হয়, তখন সার্কিটে অনুরণন ঘটে এবং পরীক্ষার নমুনার ভোল্টেজ উত্তেজনা ট্রান্সফরমার উচ্চ ভোল্টেজ প্রান্তের আউটপুট ভোল্টেজের Q গুণ। Q হল সিস্টেম কোয়ালিটি ফ্যাক্টর, যা ভোল্টেজ রেজোন্যান্স মাল্টিপল, সাধারণত দশ থেকে শত বা তার বেশি। প্রথমে, বর্তনীতে সিরিজ অনুরণন প্ররোচিত করতে পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাইয়ের আউটপুট ফ্রিকোয়েন্সি সামঞ্জস্য করুন এবং তারপর নমুনা ভোল্টেজের পরীক্ষা মান অর্জন করতে সার্কিট অনুরণনের শর্তে পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাইয়ের আউটপুট ভোল্টেজ সামঞ্জস্য করুন। সার্কিটের অনুরণনের কারণে, পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাইয়ের একটি ছোট আউটপুট ভোল্টেজ পরীক্ষার নমুনা CX-এ উচ্চতর পরীক্ষা ভোল্টেজ তৈরি করতে পারে।
