যখন একটি একক পোর্ট নেটওয়ার্ক যার মধ্যে ইন্ডাকটিভ, ক্যাপাসিটিভ এবং প্রতিরোধক উপাদান থাকে নির্দিষ্ট অপারেটিং ফ্রিকোয়েন্সিতে অনুরণন অনুভব করে যখন পোর্ট ভোল্টেজ এবং কারেন্টের তরঙ্গরূপ পর্যায়গুলি একই থাকে, তখন তাকে সার্কিট অনুরণন বলে। যে বর্তনী অনুরণন করতে পারে তাকে রেজোন্যান্ট সার্কিট বলে। রেজোন্যান্ট সার্কিট ইলেকট্রনিক এবং যোগাযোগ প্রকৌশলে ব্যাপকভাবে ব্যবহৃত হয়।

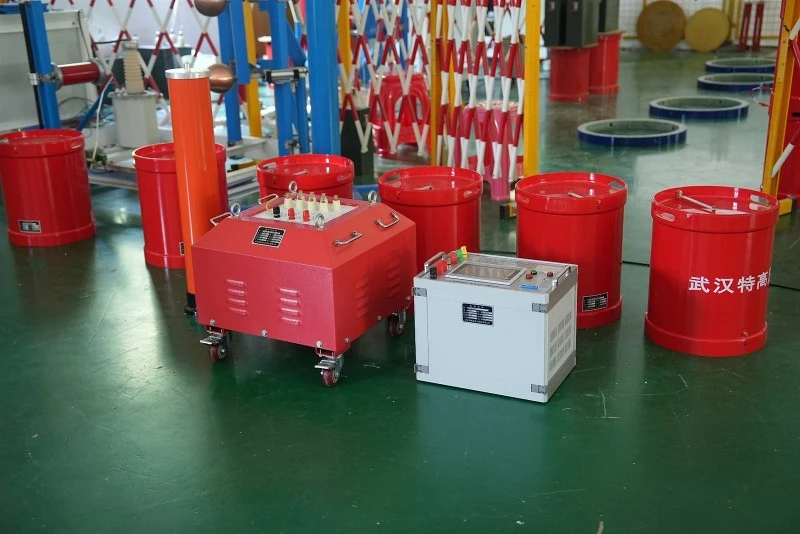

RLC সিরিজ রেজোন্যান্ট সার্কিট

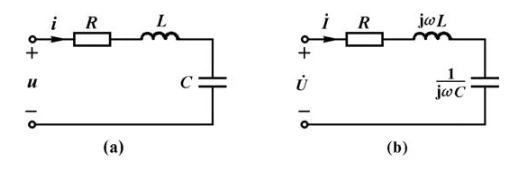

চিত্র 12-15 (a) RLC সিরিজ রেজোন্যান্ট সার্কিট দেখায়, এবং চিত্র 12-15 (b) হল এর ফাসার মডেল
চিত্র 12-15
রোধ R, Inductor L, এবং ক্যাপাসিটর C দ্বারা গঠিত যেকোনো নিষ্ক্রিয় দুই টার্মিনাল নেটওয়ার্ক অনুরণিত হয় যখন ইনপুট কারেন্ট ইনপুট ভোল্টেজের সাথে পর্যায়ে থাকে। অনুরণন ঘটনা অধ্যয়ন উল্লেখযোগ্য ব্যবহারিক তাত্পর্য আছে. একদিকে, ইলেকট্রনিক প্রযুক্তিতে ফ্রিকোয়েন্সি নির্বাচন এবং ফিল্টারিং সার্কিটগুলিতে অনুরণন ঘটনাটি ব্যাপকভাবে ব্যবহৃত হয়। অন্যদিকে, পাওয়ার সিস্টেমে অনুরণন সত্যিই খুব বিপজ্জনক এবং এড়ানো বা দমন করা উচিত। RLC সিরিজের রেজোন্যান্স সার্কিট পরীক্ষা হল "সার্কিট বিশ্লেষণে" একটি নিয়মিত পরীক্ষা। পরীক্ষার উদ্দেশ্য হল RLC সিরিজের রেজোন্যান্স সার্কিটের অনুরণন অবস্থা, প্রতিবন্ধকতা, বর্তমান এবং ভোল্টেজ বৈশিষ্ট্যগুলি গভীরভাবে বোঝা এবং আয়ত্ত করা এবং সংকেত উৎসের ফ্রিকোয়েন্সি সামঞ্জস্য করে অনুরণন বৈশিষ্ট্যযুক্ত বক্ররেখা পরিমাপ করা।
সিমুলেশনের সাথে ঐতিহ্যগত পরীক্ষাগুলিকে একত্রিত করে, RLC সিরিজের সার্কিটগুলির অনুরণন বৈশিষ্ট্যগুলি ঐতিহ্যগত পরীক্ষাগুলি ব্যবহার করে পরিমাপ করা হয়। পরিমাপের ফলাফলগুলি নির্দেশ করে যে ঐতিহ্যগত পরীক্ষাগুলির উপাদানগুলিতে উল্লেখযোগ্য ত্রুটি রয়েছে, যার ফলে কিছু পরীক্ষামূলক ডেটা তাত্ত্বিক মানগুলি থেকে উল্লেখযোগ্যভাবে বিচ্যুত হয়, যা সিরিজ অনুরণন সার্কিটগুলির তাত্ত্বিক জ্ঞানের আমাদের বোঝার এবং শোষণের জন্য উপযুক্ত নয়। অতএব, একটি প্ল্যাটফর্ম হিসাবে সিমুলেশন সফ্টওয়্যার ব্যবহার করে, তাত্ত্বিক শিক্ষা এবং ঐতিহ্যগত পরীক্ষাগুলির মধ্যে ব্যবধান পূরণ করতে এবং RLC সিরিজ সার্কিটের অনুরণন বৈশিষ্ট্যগুলি তদন্ত করার জন্য সিমুলেশনগুলির একটি সিরিজ পরিচালিত হয়েছিল। তাত্ত্বিক মান, প্রকৃত পরিমাপ মান, এবং সফ্টওয়্যার সিমুলেশন মান অনুভূমিকভাবে তুলনা করে, আমরা ঐতিহ্যগত পরীক্ষায় বিদ্যমান সমস্যাগুলির একটি নির্দিষ্ট ধারণাও পেতে পারি।
সার্কিট বৈশিষ্ট্যের উপর গুণমান বিষয়ক প্রভাব
RLC সিরিজ রেজোন্যান্ট সার্কিটের জন্য, লুপ কারেন্ট ইনপুট সিগন্যালের ফ্রিকোয়েন্সির সাথে পরিবর্তিত হয়। রেজোন্যান্ট ফ্রিকোয়েন্সি f0 এ, লুপ কারেন্ট সর্বাধিক, যখন f0 থেকে দূরে ফ্রিকোয়েন্সি ব্যান্ডে, লুপ কারেন্ট ব্যাপকভাবে দমন করা হয়। এই বৈশিষ্ট্যকে সিলেক্টিভিটি বলা হয়। সার্কিটের কোয়ালিটি ফ্যাক্টর Q যত বড় হবে, সার্কিট কারেন্টের রেজোন্যান্স কার্ভ তত বেশি কাঁপবে। সিলেক্টিভিটি যত ভালো।
প্রথাগত RLC সিরিজের রেজোন্যান্ট সার্কিট এক্সপেরিমেন্টের প্রকৃত পয়েন্ট সেন্সর বক্সে অভ্যন্তরীণ রেজিস্ট্যান্স থাকে এবং এর রেজিস্ট্যান্স মান সিগন্যাল সোর্সের ফ্রিকোয়েন্সির সাথে পরিবর্তিত হয়, যার ফলে রেজোন্যান্সের সময় রেজোন্যান্ট ফ্রিকোয়েন্সি এবং প্রতিটি কম্পোনেন্টের ভোল্টেজ এবং তাত্ত্বিক গণনা করা মানগুলির মধ্যে উল্লেখযোগ্য অসঙ্গতি দেখা দেয়, যা একটি পরীক্ষামূলক এবং ডিসকনেক্টের মধ্যে শিখতে পারে। প্রথাগত পরীক্ষা-নিরীক্ষায় বিদ্যমান সমস্যাগুলির জন্য এবং তাত্ত্বিক জ্ঞানের আমাদের হজম ও শোষণকে গভীর করার জন্য, প্রতিটি উপাদানের ভোল্টেজের ফ্রিকোয়েন্সি বৈশিষ্ট্য এবং বিভিন্ন গুণগত কারণের অধীনে ঘুষের কারেন্টের ফ্রিকোয়েন্সি বৈশিষ্ট্যগুলি অনুকরণ করার জন্য সিমুলেশন সফ্টওয়্যারটি পরীক্ষায় প্রবর্তন করা হয়েছিল। এটি প্রথাগত পরীক্ষা-নিরীক্ষার ফাঁক পূরণ করে এবং অনুরণনের সময় সার্কিটের বৈশিষ্ট্যগুলিকে ব্যাপকভাবে এবং গভীরভাবে বুঝতে আমাদের অনুমতি দেয়।
