একটি RLC সিরিজ সার্কিটের অনুরণন অবস্থা কি? উহান ইউএইচভি উৎপাদনে বিশেষজ্ঞসিরিজ অনুরণিত ডিভাইস, পণ্য নির্বাচন এবং পেশাদার বৈদ্যুতিক পরীক্ষার বিস্তৃত পরিসর সহ। সিরিজ রেজোন্যান্ট ডিভাইস খুঁজছেন, উহান UHV চয়ন করুন.
1, এর বৈশিষ্ট্যের ওভারভিউসিরিজ অনুরণন এবং সমান্তরাল অনুরণন

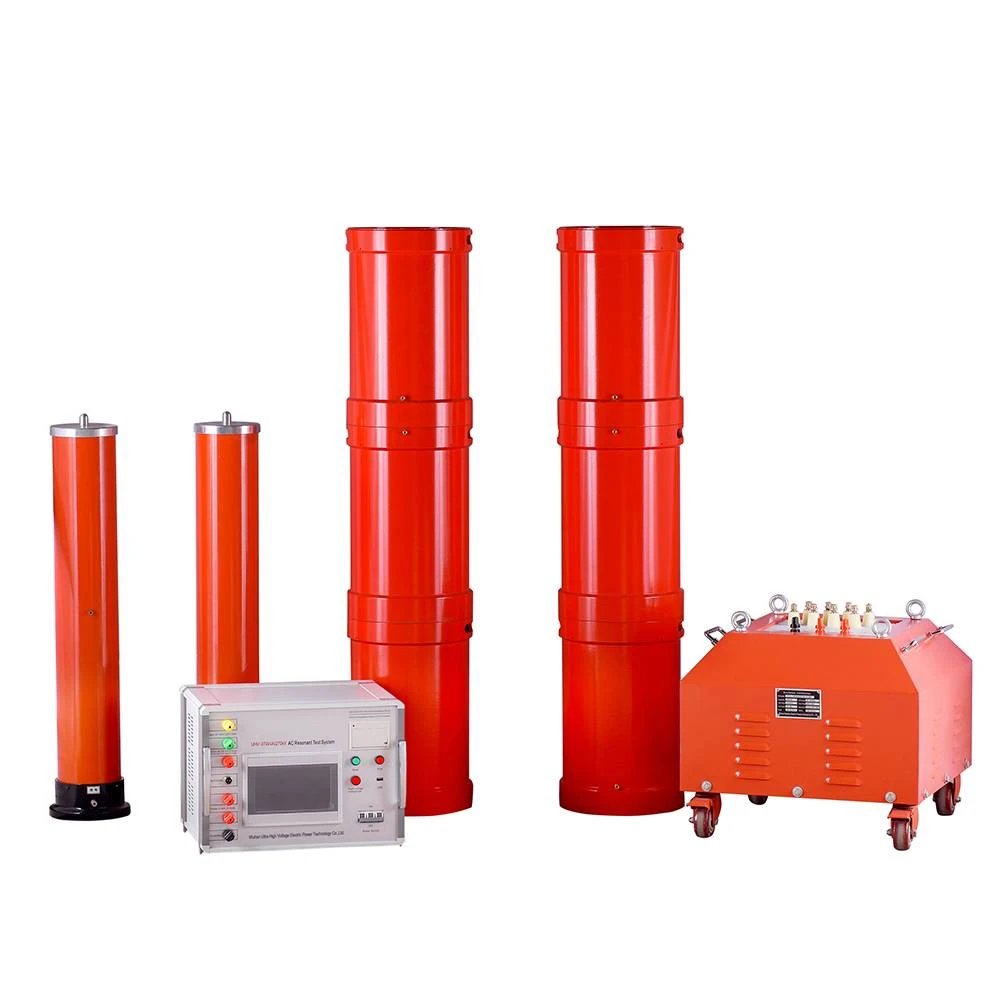

ভেরিয়েবল ফ্রিকোয়েন্সি সিরিজ রেজোন্যান্স টেস্ট ডিভাইস, যা সিরিজ রেজোন্যান্স নামেও পরিচিত, এটি একটি পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই, এক্সিটেশন ট্রান্সফরমার, রিঅ্যাক্টর এবং ক্যাপাসিটিভ ভোল্টেজ ডিভাইডার দ্বারা গঠিত। পরীক্ষার নমুনার ক্যাপাসিটর এবং চুল্লি একটি সিরিজ অনুরণিত সংযোগ গঠন করে; ভোল্টেজ বিভাজকটি পরীক্ষার নমুনাতে অনুরণিত ভোল্টেজ পরিমাপ করতে এবং একটি ওভারভোল্টেজ সুরক্ষা সংকেত প্রদান করতে পরীক্ষার নমুনার সমান্তরালে সংযুক্ত থাকে; ফ্রিকোয়েন্সি মড্যুলেশন পাওয়ার আউটপুট একটি উত্তেজনা ট্রান্সফরমারের মাধ্যমে সিরিজ রেজোন্যান্ট সার্কিটের সাথে মিলিত হয়, সিরিজ অনুরণনের জন্য উত্তেজনা শক্তি প্রদান করে।
যে সার্কিটে ইন্ডাক্টর এবং ক্যাপাসিটর সমান্তরালভাবে সংযুক্ত থাকে, যখন ক্যাপাসিটরের আকার সুনির্দিষ্টভাবে সার্কিটে ভোল্টেজ এবং কারেন্টকে পর্যায়ভুক্ত করে, অর্থাৎ, যখন সমস্ত পাওয়ার সাপ্লাই শক্তি রোধকারী দ্বারা গ্রাস করা হয় এবং একটি রোধ বর্তনীতে পরিণত হয় তখন তাকে সমান্তরাল অনুরণন বলে। সমান্তরাল অনুরণন একটি সম্পূর্ণ ক্ষতিপূরণ, যেখানে পাওয়ার সাপ্লাইকে প্রতিক্রিয়াশীল শক্তি প্রদানের প্রয়োজন হয় না, শুধুমাত্র রোধের জন্য প্রয়োজনীয় সক্রিয় শক্তি।
অনুরণনের সময়, সার্কিটের মোট কারেন্ট মিনিমাইজ করা হয়, যখন শাখাগুলির কারেন্ট প্রায়শই সার্কিটের মোট স্রোতের চেয়ে বেশি হয়। অতএব, সমান্তরাল অনুরণন বর্তমান অনুরণন হিসাবেও পরিচিত। সমান্তরাল অনুরণন ঘটলে, প্রবর্তক এবং ক্যাপাসিটিভ উপাদানগুলির মধ্য দিয়ে একটি বড় কারেন্ট প্রবাহিত হয়, যা সার্কিট ফিউজ গলে যাওয়া বা বৈদ্যুতিক সরঞ্জাম পোড়ানোর মতো দুর্ঘটনা ঘটাতে পারে; কিন্তু রেডিও ইঞ্জিনিয়ারিংয়ে, এটি প্রায়ই সংকেত নির্বাচন করতে এবং হস্তক্ষেপ দূর করতে ব্যবহৃত হয়।
2, সার্কিট বৈশিষ্ট্য সিরিজ অনুরণন এবং সমান্তরাল অনুরণন
সিরিজ অনুরণন সার্কিট বৈশিষ্ট্য
1. সর্বনিম্ন মোট প্রতিবন্ধকতা মান: Z=R+j (wl-1/wc)=R;
2. যখন পাওয়ার সাপ্লাই ভোল্টেজ স্থির থাকে, তখন কারেন্ট সর্বোচ্চ হয়; I=I0=U/|Z|=U /R;
3. সার্কিটটি প্রতিরোধক, এবং ক্যাপাসিটর বা ইন্ডাক্টরের ভোল্টেজ পাওয়ার সাপ্লাই ভোল্টেজের চেয়ে বেশি হতে পারে।
সমান্তরাল অনুরণন সার্কিটের বৈশিষ্ট্য
1. যখন ভোল্টেজ ধ্রুবক থাকে, অনুরণনের সময় কারেন্ট কম হয়;
2. সর্বাধিক মোট প্রতিবন্ধকতা;
3. সার্কিট প্রতিরোধী, এবং শাখা প্রবাহ মোট কারেন্টের চেয়ে বেশি হতে পারে।
সার্কিট রেজোন্যান্স বিশ্লেষণের মাধ্যমে আমরা রেজোন্যান্ট সার্কিটের বৈশিষ্ট্য বুঝতে পারি। ব্যবহারিক প্রজননে, আমাদের তাদের শক্তি ব্যবহার করা উচিত এবং তাদের দুর্বলতাগুলি এড়ানো উচিত।
3, পণ্য বৈশিষ্ট্যসিরিজ অনুরণন এবং সমান্তরাল অনুরণন
সিরিজ অনুরণিত পণ্য প্রধান বৈশিষ্ট্য
1. প্রয়োজনীয় শক্তি ক্ষমতা ব্যাপকভাবে হ্রাস করা হয়
সিরিজ রেজোন্যান্স টেস্ট ডিভাইস রেজোন্যান্স তৈরি করতে একটি রেজোন্যান্ট রিঅ্যাক্টর এবং টেস্ট অবজেক্টের ক্যাপ্যাসিট্যান্স ব্যবহার করে, যার ফলে প্রয়োজনীয় উচ্চ ভোল্টেজ এবং উচ্চ কারেন্ট পাওয়া যায়। পুরো সিস্টেমে, পাওয়ার সাপ্লাই শুধুমাত্র সিস্টেমের সক্রিয় খরচ অংশ প্রদান করতে হবে। অতএব, পরীক্ষার জন্য প্রয়োজনীয় পাওয়ার সাপ্লাই পরীক্ষার ক্ষমতার মাত্র 1/Q গুণ (Q হল মানের ফ্যাক্টর)।
2. সরঞ্জামের ওজন এবং ভলিউম ব্যাপকভাবে হ্রাস করা হয়েছে
একটি সিরিজ রেজোন্যান্ট পাওয়ার সাপ্লাইতে, শুধুমাত্র ভারী উচ্চ-পাওয়ার ভোল্টেজ নিয়ন্ত্রক ডিভাইস এবং সাধারণ উচ্চ-পাওয়ার পাওয়ার ফ্রিকোয়েন্সি টেস্ট ট্রান্সফরমার বাদ দেওয়া হয় না, কিন্তু রেজোন্যান্ট এক্সিটেশন পাওয়ার সাপ্লাইতে শুধুমাত্র 1/Q পরীক্ষা ক্ষমতার প্রয়োজন হয়, যা সিস্টেমের ওজন এবং ভলিউমকে ব্যাপকভাবে হ্রাস করে, সাধারণত 1/5 থেকে 1/10 সাধারণ টেস্ট ডিভাইসের।
3. আউটপুট ভোল্টেজ তরঙ্গরূপ উন্নত
একটি অনুরণিত পাওয়ার সাপ্লাই হল একটি অনুরণিত ফিল্টারিং সার্কিট যা আউটপুট ভোল্টেজের তরঙ্গরূপ বিকৃতিকে উন্নত করতে পারে, একটি ভাল সাইন তরঙ্গ পেতে পারে এবং সুরেলা শিখর দ্বারা সৃষ্ট পরীক্ষার নমুনার মিথ্যা ভাঙ্গনকে কার্যকরভাবে প্রতিরোধ করতে পারে।
4. বড় ছোট-সার্কিট কারেন্টকে ফল্ট পয়েন্ট জ্বলতে বাধা দিন
অনুরণন অবস্থায়, যখন পরীক্ষার নমুনার অন্তরণের দুর্বল বিন্দুটি ভেঙে যায়, তখন সার্কিটটি অবিলম্বে বিচ্ছিন্ন হয়ে যায় (ক্যাপাসিট্যান্স পরিবর্তন হয়, অনুরণন শর্ত পূরণ না করে), এবং সার্কিট কারেন্ট দ্রুত স্বাভাবিক পরীক্ষার কারেন্টের 1/Q-এ কমে যায়। যাইহোক, সমান্তরাল রেজোন্যান্স বা AC সহ্য ভোল্টেজ পরীক্ষার জন্য ঐতিহ্যগত পরীক্ষা ট্রান্সফরমার ব্যবহার করার সময়, ব্রেকডাউন কারেন্ট অবিলম্বে কয়েক গুণ বেড়ে যায়। দুটির সাথে তুলনা করে, শর্ট সার্কিট কারেন্ট ব্রেকডাউন কারেন্ট থেকে শতগুণ আলাদা। সুতরাং, সিরিজ রেজোন্যান্স ফল্ট পয়েন্টে বড় ছোট-সার্কিট স্রোতের উদ্বেগ ছাড়াই নিরোধক দুর্বলতাগুলিকে কার্যকরভাবে চিহ্নিত করতে পারে।
5. কোন overvoltage পুনরুদ্ধার হবে না
যখন পরীক্ষার নমুনা ভাঙ্গন এবং ফ্ল্যাশওভার অনুভব করে, অনুরণন অবস্থার ক্ষতির কারণে, উচ্চ ভোল্টেজ অবিলম্বে অদৃশ্য হয়ে যায়, চাপটি অবিলম্বে নিভে যায়, ডিভাইসের প্রতিরক্ষামূলক সার্কিট সক্রিয় হয় এবং আউটপুটটি কেটে যায়।
সমান্তরাল অনুরণন পণ্য প্রধান বৈশিষ্ট্য
সমান্তরাল অনুরণন টিউনিং এবং বুস্টিং খুব স্থিতিশীল, এবং টিউনিং কম ভোল্টেজে সঞ্চালিত হতে পারে। টিউনিং প্রক্রিয়া বুস্টিং ট্রান্সফরমারের উচ্চ ভোল্টেজের দিকে কারেন্টের মাত্রার উপর নির্ভর করে। যখন কারেন্ট মিনিমাইজ করা হয়, তখন এটি অনুরণন বিন্দু, এবং তারপর ভোল্টেজকে প্রয়োজনীয় ভোল্টেজে উন্নীত করা হয়। স্বয়ংক্রিয় টিউনিংয়ের জন্য, এটি নিয়ন্ত্রণ করাও সহজ এবং সিরিজ লাইনের টিউনিং প্রক্রিয়ার সময় ভোল্টেজ দোলন এড়াতে পারে।
