সার্কিট তত্ত্ব নিয়ে গবেষণা
অনুরণন একটি বিশেষ শারীরিক ঘটনা, এবং এই ধরনের বৈশিষ্ট্য সহ সার্কিটগুলিকে অনুরণিত সার্কিট বলা হয়। এটির শুধুমাত্র তাত্ত্বিক ক্ষেত্রে অত্যন্ত উচ্চ গবেষণার মানই নয়, বরং প্রকৌশল ক্ষেত্রের বিস্তৃত প্রয়োগও রয়েছে, যেমন বৈদ্যুতিক প্রযুক্তি, রেডিও প্রযুক্তি, ইত্যাদি। তবে, পাওয়ার ট্রান্সমিশন এবং ডিস্ট্রিবিউশন সিস্টেমের অনুরণন ঘটনা সিস্টেমের স্বাভাবিক কাজকে ব্যাহত করতে পারে, তাই এটি অবশ্যই এড়ানো উচিত।
পালস পাওয়ার প্রযুক্তির ক্ষেত্রে, প্রাথমিক শক্তি স্টোরেজ ক্যাপাসিটারগুলির জন্য দুটি সাধারণ চার্জিং পদ্ধতি রয়েছে: ধ্রুবক ভোল্টেজ চার্জিং এবং ধ্রুবক বর্তমান চার্জিং। আগেরটি একটি বৃহৎ আয়তনের পাওয়ার ফ্রিকোয়েন্সি ট্রান্সফরমারের উপর ভিত্তি করে তৈরি এবং প্রায়শই চার্জিং শক্তি সীমিত করতে চার্জিং প্রতিরোধক ব্যবহার করে, চার্জিং প্রতিরোধক দ্বারা ব্যবহৃত শক্তি 50%; পরেরটি প্রায়শই একটি "সমান পদক্ষেপ" বুস্টিং পদ্ধতির মাধ্যমে ক্যাপাসিটরের ধ্রুবক বর্তমান চার্জিং অর্জনের জন্য একটি সম্পূর্ণ ব্রিজ সিরিজের অনুরণন চার্জিং সার্কিট ব্যবহার করে। এটির ছোট আকার, উচ্চ দক্ষতা, উচ্চ শক্তির ঘনত্ব এবং বিস্তৃত পরিসরের বৈচিত্র সহ লোডের জন্য উপযুক্ততার সুবিধা রয়েছে যা এটিকে একটি আদর্শ ক্যাপাসিটর চার্জিং পাওয়ার সাপ্লাই করে তোলে। সম্পূর্ণ ব্রিজ সিরিজ রেজোন্যান্ট চার্জিং পাওয়ার সাপ্লাই তৈরি করে এমন প্রধান ইউনিটগুলির মধ্যে রয়েছে রেজোন্যান্ট ইন্ডাক্টর এবং ক্যাপাসিটর, পাওয়ার ডিভাইস এবং পালস ট্রান্সফরমার। এই নিবন্ধটি সংখ্যাসূচক গণনা এবং সিমুলেশন পদ্ধতির মাধ্যমে এই ইউনিট পরামিতিগুলির নকশা নির্ধারণ করে এবং Pspice সার্কিট সিমুলেশন সফ্টওয়্যারের উপর ভিত্তি করে ডিজাইন করা ফুল ব্রিজ সিরিজের অনুরণিত চার্জিং পাওয়ার সাপ্লাইয়ের সম্পূর্ণ সার্কিট সিমুলেশন পরিচালনা করে।
সিরিজ অনুরণন পরীক্ষা সার্কিট একটি সাধারণ পরীক্ষা. পরীক্ষাটি প্রধানত প্রশস্ততা ফ্রিকোয়েন্সি চরিত্রগত বক্ররেখা আঁকে এবং ফ্রিকোয়েন্সির একটি ফাংশন হিসাবে RLC সিরিজের সার্কিটে বর্তমান (বা রোধ জুড়ে আউটপুট ভোল্টেজ) পরিমাপ করে সার্কিটের গুণমান ফ্যাক্টর (Q মান) নির্ধারণ করে।
একটি RLC সিরিজের সার্কিটে, যখন ইনপুট সাইন এসি সিগন্যাল উৎসের ফ্রিকোয়েন্সি f পরিবর্তিত হয়, তখন সার্কিটে ইন্ডাকটিভ এবং ক্যাপাসিটিভ বিক্রিয়াও পরিবর্তিত হয় এবং সার্কিটে কারেন্টও f এর সাথে পরিবর্তিত হয়। প্রতিক্রিয়া হিসাবে রোধ R-এর ভোল্টেজের কার্যকর মান U o গ্রহণ করে, যখন ইনপুট ভোল্টেজের কার্যকর মান U i স্থির থাকে, বিভিন্ন ফ্রিকোয়েন্সি সংকেত উত্তেজনার অধীনে, U o মান পরিমাপ করা হয়। তারপর, x-অক্ষ হিসাবে f ফ্রিকোয়েন্সি এবং U o/U i কে y- অক্ষ হিসাবে (যেহেতু U i ধ্রুবক থাকে, U o সরাসরি y-অক্ষ হিসাবেও ব্যবহার করা যেতে পারে), একটি মসৃণ বক্ররেখা আঁকা হয়, যা প্রশস্ততা ফ্রিকোয়েন্সি বৈশিষ্ট্যযুক্ত বক্ররেখা, যা দেখানো F1 হিসাবে অনুরণন বক্ররেখা হিসাবেও পরিচিত।

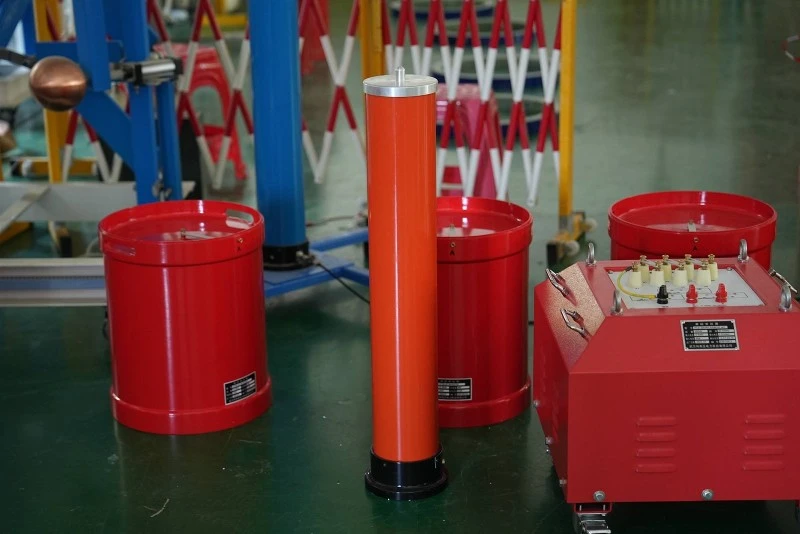

চিত্র 1
