এর নির্বাচনতারের পরীক্ষার সরঞ্জামদীর্ঘকাল ধরে দুটি পরামিতি দ্বারা প্রাধান্য পেয়েছে: ভোল্টেজ স্তর এবং ক্রস-বিভাগীয় এলাকা। কিন্তু ব্যবহারিক প্রকৌশলে, সরঞ্জামের একটি সেট "সরানো", সঠিকভাবে পরিমাপ করা এবং ব্যবহার করা যায় কিনা তার প্রকৃত নির্ধারক হল তারের দৈর্ঘ্য। উহান UHV পাওয়ার টেকনোলজি কোং, লিমিটেড তার বছরের অন-সাইট পরিষেবার সময় বারবার একটি রায় যাচাই করেছে: দৈর্ঘ্য শুধুমাত্র পরীক্ষার ক্ষমতা গণনা করার সূচনা বিন্দু নয়, সরঞ্জাম কনফিগারেশন স্কিমগুলির জন্য জলাশয়ও। ভুল দৈর্ঘ্যের সীমা বেছে নেওয়ার ফলে অস্পষ্ট তরঙ্গরূপ এবং ফল্ট পয়েন্টগুলি সনাক্ত করা কঠিন হতে পারে এবং গুরুতর ক্ষেত্রে, পরীক্ষার সময় ফ্রিকোয়েন্সি অমিলের কারণে পুরো অনুরণিত ডিভাইসটি কম্পন করতে ব্যর্থ হতে পারে।
দৈর্ঘ্য পরীক্ষার নীতি নির্ধারণ করে, শুধু পরিমাপের পরিসর নয়

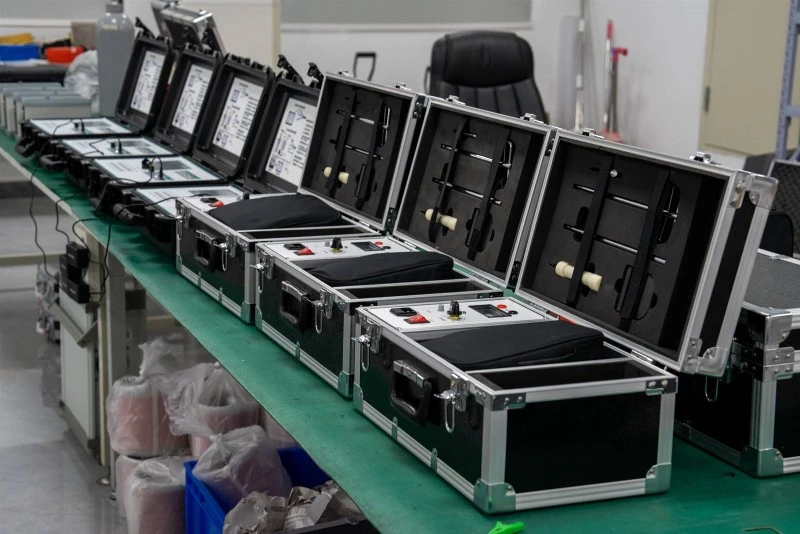

তারের ত্রুটি নির্ণয়ের প্রথম ধাপ হল তারের দৈর্ঘ্য এবং ত্রুটির প্রকৃতির উপর ভিত্তি করে সঠিক পরীক্ষার পদ্ধতি নির্বাচন করা। লো-ভোল্টেজ পালস পদ্ধতির জন্য, পরীক্ষার দূরত্ব সরাসরি পালস প্রস্থ এবং স্যাম্পলিং হারের মধ্যে মিল সম্পর্ক দ্বারা সীমাবদ্ধ। যখন উহান UHVতারের ফল্ট লোকেটারকম ভোল্টেজ পালস পদ্ধতি গ্রহণ করে, সর্বোচ্চ পরীক্ষার দূরত্ব 60 কিমি পৌঁছাতে পারে এবং উচ্চ ভোল্টেজ ফ্ল্যাশওভার পদ্ধতির সর্বাধিক দূরত্ব 40 কিমি, 20 সেন্টিমিটারের মধ্যে একটি পজিশনিং ত্রুটি নিয়ন্ত্রিত হয়। এই সূচকটির অর্থ হল 60 কিলোমিটারের কম দৈর্ঘ্যের তারগুলির জন্য, সরঞ্জামগুলির সম্পূর্ণ কভারেজ ক্ষমতা রয়েছে; কিন্তু যদি তারের প্রকৃত দৈর্ঘ্য নির্বাচিত সীমার চেয়ে অনেক ছোট হয়, তাহলে প্রতিফলিত তরঙ্গরূপটি পর্দার এক কোণে সংকুচিত হবে এবং দুর্বল ত্রুটির প্রতিফলনগুলি সহজেই শব্দ দ্বারা নিমজ্জিত হবে।
অনুশীলনে একটি আরও সাধারণ ভুল ধারণা সংক্ষিপ্ত তারের পরীক্ষায় ঘটে। যখন তারের দৈর্ঘ্য 100 মিটারের কম হয়, যদি দীর্ঘ-দূরত্বের পরিসরের সেটিং এখনও ব্যবহার করা হয়, ঘটনা পালস এবং প্রতিফলিত পালস সময় ডোমেনে খুব কাছাকাছি থাকে এবং যন্ত্রটি কার্যকরভাবে দুটিকে আলাদা করা কঠিন। উহান UHV বিক্রয়োত্তর দল একবার একটি 10kV তিনটি কোর তারের উপর একটি ভোল্টেজ প্রতিরোধ পরীক্ষা পরিচালনা করেছিল যা 2 কিলোমিটারেরও কম দীর্ঘ ছিল। পরামিতি নিশ্চিতকরণ পর্যায়ে, প্রযুক্তিবিদরা "একটি বড় ঘোড়ার সাথে একটি ছোট গাড়ি টানা" এর ফলে তরঙ্গরূপ বিকৃতি এড়াতে প্রকৃত দৈর্ঘ্য অনুযায়ী চুল্লি সংমিশ্রণ সামঞ্জস্য করেন।
ভোল্টেজ সহ্য করার পরীক্ষা: দৈর্ঘ্যের পিছনে ক্যাপাসিটর অ্যাকাউন্ট
যদি ত্রুটি অবস্থান "স্পষ্টভাবে দেখা" এর বিষয় হয়, তাহলে ভোল্টেজ সহ্য করার পরীক্ষাটি "চলতে সক্ষম হওয়ার" বিষয়। তারের লম্বা, সমতুল্য ক্যাপাসিট্যান্স বৃহত্তর, এবং পরীক্ষার জন্য প্রয়োজনীয় প্রতিক্রিয়াশীল ক্ষমতা রৈখিকভাবে বৃদ্ধি পায়। উদাহরণ হিসাবে একটি 10kV/300mm ² তারের দৈর্ঘ্য প্রতি 1km বৃদ্ধির জন্য, ক্যাপাসিট্যান্স প্রায় 0.376 μF বৃদ্ধি পায়। UHV সিরিজ পরিবর্তনশীল ফ্রিকোয়েন্সি সিরিজ অনুরণন ডিভাইসউহানের UHV ডিজাইনের পর্যায়ে এই সম্পর্কটিকে নির্বাচনের যুক্তিতে এম্বেড করেছে: 75kVA/75kV রেট করা ক্ষমতা সহ ডিভাইসগুলির একটি সেট 10kV/300mm ² তারের জন্য সর্বোচ্চ 1.5km পরীক্ষা দৈর্ঘ্যের সাথে মিলে যায়; যখন ধারণক্ষমতা 540kVA/270kV-তে বাড়ানো হয়, তখন তারের দৈর্ঘ্য যা একই ভোল্টেজ স্তরে কভার করা যায় তা 4.5km পর্যন্ত বাড়ানো হয়।
ক্ষমতা এবং দৈর্ঘ্যের মধ্যে চিঠিপত্র কেবল একটি রৈখিক এক্সট্রাপোলেশন নয়। অনুরণিত ফ্রিকোয়েন্সির জন্য সীমাবদ্ধতার শর্তগুলি ক্ষমতার চেয়ে আরও কঠোর। সাইটে প্রচলিত পোর্টেবল রেজোন্যান্ট ডিভাইসগুলির জন্য সাধারণত পরীক্ষিত তারের দৈর্ঘ্য 80 থেকে 150 মিটারের কম না হওয়া প্রয়োজন। এই থ্রেশহোল্ডের নীচে, সিস্টেমের অনুরণিত ফ্রিকোয়েন্সি সহজেই 30-300Hz এর কার্যকারী উইন্ডোকে অতিক্রম করতে পারে, যার ফলে অনুরণিত পরিস্থিতি স্থাপন করা অসম্ভব। যখন উহান UHV একটি 45kW কনফিগার করেছেসিরিজ অনুরণন ডিভাইসজিনজিয়াং-এর গ্রাহকদের জন্য, এটি স্পষ্টভাবে "বর্তমান 6 কিলোমিটার এবং ভবিষ্যতে আরও দীর্ঘ" এর দ্বৈত চাহিদা বিবেচনা করে এবং চুল্লির সম্পূরক দ্বারা পরীক্ষার দৈর্ঘ্য প্রসারিত করার জন্য সংরক্ষিত স্থান। এই নকশা ধারণার সারাংশ হল যে দৈর্ঘ্য মৌলিক কনফিগারেশন নির্ধারণ করে, তবে নির্বাচনটি ভবিষ্যতে সম্ভাব্য দৈর্ঘ্য পরিবর্তনের জন্য জায়গা ছেড়ে দিতে হবে।
'পরিমাপযোগ্য' থেকে 'নির্ভুল' পর্যন্ত: দৈর্ঘ্য গ্রেডিংয়ের ব্যবহারিক তাত্পর্য
এর "স্বল্প দূরত্ব মাঝারি দূরত্ব দীর্ঘ দূরত্ব" গ্রেডিং সেটিং তারের ত্রুটি পরীক্ষক পরিসীমা স্যুইচিং বলে মনে হচ্ছে, যখন গভীর যুক্তি নমুনা নির্ভুলতার জন্য একটি সক্রিয় পছন্দ। উহান UHV পণ্য ডিজাইনে এই পদ্ধতিটি চালিয়ে যাচ্ছে, 50m থেকে 60km পর্যন্ত একাধিক পরীক্ষার দূরত্বের বিকল্পগুলিকে সমর্থন করে। "সংক্ষিপ্ত দূরত্ব" মোডটি 1 কিলোমিটারের মধ্যে ত্রুটির অবস্থানের জন্য উপযুক্ত, যেখানে নাড়ির প্রস্থ সংকীর্ণ এবং রেজোলিউশন বেশি, কয়েক মিটারের মধ্যে সূক্ষ্ম প্রতিফলন পার্থক্যের স্পষ্ট রেজোলিউশনের অনুমতি দেয়; "মাঝারি পরিসর" 1 থেকে 3 কিমি জুড়ে; "দীর্ঘ পরিসর" 3 থেকে 16 কিমি এবং তার বেশি লাইনের জন্য ব্যবহার করা হয়, রেজোলিউশনে একটি অনুরূপ হ্রাসের খরচে পালস প্রস্থ বৃদ্ধি করে দূর-দূরত্বের প্রতিধ্বনি ক্যাপচার করার ক্ষমতা উন্নত করে।
এই গ্রেডিং কৌশলটির ইঞ্জিনিয়ারিং মান হল যে এটি অপারেটরদের পরীক্ষার আগে তারের আনুমানিক দৈর্ঘ্য নির্ধারণ করতে বাধ্য করে। উহান UHV-এর প্রযুক্তিগত ডেটা বারবার তরঙ্গ বেগ যাচাইকরণের পূর্বশর্তের উপর জোর দেয় - যদি পরীক্ষিত তারের তরঙ্গ বেগ অজানা থাকে, তাহলে ক্রমাঙ্কনের জন্য একই ধরনের এবং পরিচিত দৈর্ঘ্যের একটি আদর্শ তার ব্যবহার করা প্রয়োজন। ক্রমাঙ্কনের উদ্দেশ্য শুধুমাত্র সঠিক তরঙ্গ বেগের মান প্রাপ্ত করা নয়, তবে বর্তমান পরিসীমা সেটিংস তারের প্রকৃত দৈর্ঘ্যের সাথে মেলে কিনা তা নিশ্চিত করা। 2 কিমি পরিসরে একটি ক্যালিব্রেটেড তরঙ্গ বেগ 20 কিমি পরিসরে রাখা হলে পালস প্রসারিত হওয়ার প্রভাবের কারণে উল্লেখযোগ্য বিচ্যুতি অনুভব করতে পারে।
কাস্টমাইজড কনফিগারেশনের অন্তর্নিহিত যুক্তি
উহান ইউএইচভির নির্বাচন অনুশীলন এমন একটি নীতি প্রকাশ করেছে যা দীর্ঘদিন ধরে শিল্প দ্বারা উপেক্ষা করা হয়েছে: এর নির্বাচনতারের পরীক্ষার সরঞ্জামদৈর্ঘ্য দিয়ে শুরু হয় এবং দৈর্ঘ্য দিয়ে শেষ হয়। ভোল্টেজ লেভেল ভোল্টেজ সহ্য করে নিরোধক শক্তির প্রয়োজনীয়তা নির্ধারণ করে, যখন ক্রস-বিভাগীয় এলাকা ক্যাপাসিট্যান্স গণনার নির্ভুলতাকে প্রভাবিত করে। যাইহোক, দৈর্ঘ্য নির্ধারণ করে সরঞ্জাম কত বড় হওয়া উচিত, কতগুলি চুল্লি ইনস্টল করা উচিত এবং কী পরিসীমা সেট করা উচিত। উহান UHV-এর একাধিক অন-সাইট পরিষেবা ক্ষেত্রে, প্রযুক্তিবিদরা কেবলমাত্র নকশার অঙ্কনের উপর নির্ভর না করে, আগমনের পরে তারের প্রকৃত বিছানো দৈর্ঘ্য নিশ্চিত করে। এটি সঠিকভাবে কারণ অঙ্কন দৈর্ঘ্য এবং সমাপ্তির দৈর্ঘ্যের মধ্যে পার্থক্য প্রায়ই সমগ্র অনুরণিত ডিভাইসের সংমিশ্রণ স্কিম পরিবর্তন করার জন্য যথেষ্ট।
তারের অপারেশন এবং রক্ষণাবেক্ষণ ইউনিটগুলির জন্য, নির্বাচন করার সময় সবচেয়ে ব্যবহারিক প্রশ্ন "আমার সর্বোচ্চ কতগুলি কেভি তারগুলি তৈরি করতে হবে" নয়, তবে "আমার দৈনন্দিন জীবনে আমি কত দীর্ঘতম তারের মুখোমুখি হয়েছি এবং সবচেয়ে ছোটটি কতটা ছোট"। এই দুটি চরমের মধ্যে ব্যবধান হল আসল প্রশ্ন যার উত্তর দিতে হবে সরঞ্জামের একটি সেট কনফিগার করার সময়।
