শহুরে বন্টন নেটওয়ার্কের ক্রমাগত সম্প্রসারণ এবং মাঝারি ভোল্টেজ তারের মালিকানার দ্রুত বৃদ্ধির সাথে, তারের নিরোধক অবস্থা সনাক্তকরণ পাওয়ার অপারেশন এবং রক্ষণাবেক্ষণের একটি মূল লিঙ্ক হয়ে উঠেছে। বাজারে বিভিন্ন ধরণের পরীক্ষার সরঞ্জামের মুখোমুখি, কীভাবে তারের ভোল্টেজ স্তর, বিছানো পরিবেশ এবং পরীক্ষার উদ্দেশ্যের উপর ভিত্তি করে সঠিক নির্বাচন করা যায় তা সনাক্তকরণের দক্ষতা এবং পাওয়ার গ্রিড সুরক্ষার সাথে সরাসরি সম্পর্কিত। উহান UHV পাওয়ার টেকনোলজি কোং, লিমিটেড, উহান অপটিক্স ভ্যালিতে অবস্থিত, অতি-নিম্ন ফ্রিকোয়েন্সি সহ ভোল্টেজ, সিরিজ রেজোন্যান্স, দোলন তরঙ্গ সনাক্তকরণ, ত্রুটির অবস্থান এবং আংশিক স্রাব নির্ণয় সহ পণ্য ম্যাট্রিক্সের সম্পূর্ণ পরিসীমা সহ শিল্পের জন্য একটি রেফারেন্স নির্বাচন যুক্তি প্রদান করে।
প্রথমে পরীক্ষামূলক রুট নির্ধারণ করুন, তারপর সরঞ্জাম মডেল নির্বাচন করুন
মাঝারি ভোল্টেজ তারের পরীক্ষার সরঞ্জাম নির্বাচনের প্রাথমিক সমস্যা হল পরীক্ষার উদ্দেশ্য স্পষ্ট করা। হস্তান্তর গ্রহণযোগ্যতা এবং প্রতিরোধমূলক পরীক্ষার সরঞ্জামগুলির জন্য সম্পূর্ণ ভিন্ন প্রয়োজনীয়তা রয়েছে এবং ত্রুটি নির্ণয় এবং নিরোধক অবস্থা নির্ণয়ের জন্য বিভিন্ন প্রযুক্তিগত পথও প্রয়োজন।
10kV এবং 35kV ডিস্ট্রিবিউশন নেটওয়ার্ক তারের হস্তান্তর এবং প্রতিরোধমূলক পরীক্ষার জন্য, খুব কম ফ্রিকোয়েন্সি (VLF) সহ্য ভোল্টেজ সরঞ্জাম মূলধারার পছন্দ হয়ে উঠেছে। দভিএলএফ উচ্চ ভোল্টেজ জেনারেটরউহানের UHV 0.1Hz, 0.05Hz, 0.02Hz সাইন ওয়েভ বা কোসাইন স্কয়ার ওয়েভ উচ্চ ভোল্টেজ আউটপুট করে, যা সমতুল্য শক্তি ফ্রিকোয়েন্সি স্ট্রেসের অধীনে ক্যাপাসিটিভ কারেন্টকে উল্লেখযোগ্যভাবে হ্রাস করে, যার ফলে সরঞ্জামগুলি লাইটওয়েটিং অর্জন করে। এই সিরিজের 30/1.1 মডেলটিকে উদাহরণ হিসাবে নিলে, কন্ট্রোলারটির ওজন মাত্র 4 কেজি এবং বুস্টারটির ওজন 25 কেজি। এটি একটি 220V বেসামরিক পাওয়ার সাপ্লাই দ্বারা চালিত হতে পারে এবং এটি ভূগর্ভস্থ এবং টানেলের মতো সীমিত স্থান সহ কাজের পরিস্থিতিতে বিশেষভাবে উপযুক্ত। এর বহন ক্ষমতা 0.1Hz এ 1.1 µ F এ পৌঁছাতে পারে, 3% পরিমাপের নির্ভুলতা সহ, যা বেশিরভাগ 10kV এবং 35kV তারের পরীক্ষার প্রয়োজনীয়তা পূরণ করতে পারে।
110kV এবং তার বেশি উচ্চ-ভোল্টেজ তারের হস্তান্তর গ্রহণের জন্য, aপরিবর্তনশীল ফ্রিকোয়েন্সি সিরিজ অনুরণন সহ্য ভোল্টেজ পরীক্ষা ডিভাইস নির্বাচন করা উচিত। উহান UHV-এর UHV-540kVA/270kV ডিভাইসটি 30-300Hz ফ্রিকোয়েন্সি রেঞ্জে স্থিরভাবে আউটপুট করতে পারে, AC জুড়ে 4.5km 10kV/300mm² তারের ভোল্টেজ পরীক্ষার প্রয়োজনীয়তা, 1.8km-এর 35kV/35kV/35mm, ইভেন/30kV 110kV তার। সিস্টেমের কার্যকরী মান পরিমাপের নির্ভুলতা 1.5 স্তরে পৌঁছায় এবং তরঙ্গরূপ বিকৃতির হার 1% এর মধ্যে নিয়ন্ত্রিত হয়।
ভোল্টেজ মার্জিন এবং লোড ক্ষমতা দুটি কঠিন সূচক
নির্বাচনের সবচেয়ে সহজে উপেক্ষা করা ধাপ হল আউটপুট প্যারামিটারের মিলিত গণনা। শিল্প অনুশীলনে, পর্যাপ্ত মার্জিন অবশ্যই পরীক্ষার ভোল্টেজের জন্য সংরক্ষিত থাকতে হবে। একটি 35kV তারের উদাহরণ হিসাবে, IEEE 400.2 গ্রহণযোগ্যতার মানটির জন্য ফেজ ভোল্টেজের প্রায় 3 গুণ একটি পরীক্ষা ভোল্টেজ প্রয়োজন, যা প্রায় 44kV RMS। যদি ডিভাইসের রেট করা আউটপুট ক্রিটিক্যাল ভ্যালুতে আটকে থাকে, একবার তারের দৈর্ঘ্য বাড়লে বা ক্যাপাসিট্যান্স খুব বড় হয়ে যায়, এমন পরিস্থিতি হতে পারে যেখানে এটি কম্পিত হতে পারে না বা অর্ধেক চাপ কমাতে পারে না।
সম্পূর্ণ ভোল্টেজে রেট করা ক্যাপাসিট্যান্সের উপর ভিত্তি করে লোড ক্ষমতাও গণনা করা দরকার। কিছু ডিভাইস দ্বারা নির্দেশিত পিক ভোল্টেজ যথেষ্ট বলে মনে হতে পারে, কিন্তু পূর্ণ ভোল্টেজে আউটপুট করার সময় তাদের বহন ক্ষমতা উল্লেখযোগ্যভাবে হ্রাস পায়, যার ফলে প্রত্যাশিত সময়ের চেয়ে অনেক কম সংখ্যক টেস্ট সার্কিট এক দিনে সম্পন্ন করা যায়। উহান UHV স্পষ্টভাবে VLF সিরিজের বিভিন্ন ফ্রিকোয়েন্সিতে বহন ক্ষমতা চিহ্নিত করেছে -0.1Hz 1.1 µF এর সাথে, 0.05Hz 2.2 µ F-এর সাথে মিলে যায়, এবং 0.02Hz 5.5 µ F এর সাথে সামঞ্জস্যপূর্ণ, ব্যবহারকারীদের অ্যাকাউন্টের ভিত্তি প্রদান করে।
ওয়েভফর্ম নির্বাচন: সাইন ওয়েভ বা কোসাইন বর্গ তরঙ্গ, পরীক্ষার উদ্দেশ্যের উপর নির্ভর করে
0.1Hz VLF পরীক্ষায়, সাইন ওয়েভ এবং কোসাইন স্কয়ার ওয়েভ ওয়েভফর্ম উভয় ক্ষেত্রেই প্রযোজ্য পরিস্থিতি রয়েছে। সাইন তরঙ্গগুলি ক্লিনার ট্যান ডেল্টা ডেটা এবং আংশিক স্রাব সংকেত সরবরাহ করতে পারে, এগুলিকে সিঙ্ক্রোনাস ইনসুলেশন বার্ধক্য মূল্যায়নের প্রয়োজন এমন পরিস্থিতিতে উপযুক্ত করে তোলে। কোসাইন বর্গাকার তরঙ্গগুলি ভোল্টেজ মূল্যায়ন সহ্য করতে আরও দক্ষ এবং দীর্ঘ তারগুলির জন্য একটি ছোট পরীক্ষার সময় রয়েছে।
উহান UHV-এর VLF সরঞ্জাম সাইন ওয়েভ এবং কোসাইন স্কোয়ার ওয়েভ আউটপুট উভয়কেই সমর্থন করে এবং ব্যবহারকারীরা পরীক্ষার উদ্দেশ্য অনুযায়ী নমনীয়ভাবে স্যুইচ করতে পারে। নতুন ইনস্টল করা জয়েন্টগুলির গ্রহণযোগ্যতা পরীক্ষার জন্য, কোসাইন বর্গাকার তরঙ্গগুলি দ্রুত প্রতিরোধী ভোল্টেজের মূল্যায়ন সম্পূর্ণ করতে পারে; দীর্ঘ পরিষেবা জীবন সহ পুরানো তারগুলির জন্য, ডাইলেকট্রিক ক্ষতি পরিমাপের সাথে সাইন ওয়েভ মোডে স্যুইচ করা আরও সঠিকভাবে নিরোধক অবক্ষয়ের ডিগ্রি মূল্যায়ন করতে পারে।
ত্রুটি অবস্থান এবং স্থিতি নির্ণয় সিস্টেম ইন্টিগ্রেশন ক্ষমতা পরীক্ষা
সহ্য ভোল্টেজ পরীক্ষা কেবলটি বিদ্যুৎ প্রেরণ করতে পারে কিনা সেই সমস্যার সমাধান করে, অন্যদিকে ত্রুটির অবস্থান এবং স্থিতি নির্ণয় "তারের মধ্যে লুকানো বিপদ কোথায়" সমস্যার সমাধান করে। এই দুটি ধরণের প্রয়োজনীয়তার মধ্যে সরঞ্জামের প্রয়োজনীয়তার মধ্যে উল্লেখযোগ্য পার্থক্য রয়েছে।

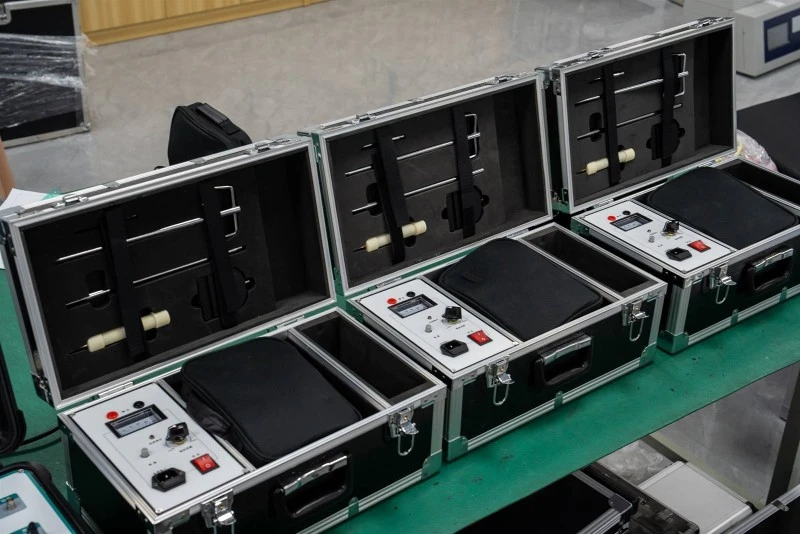

UHV-500 সিরিজ তারের ত্রুটি পরীক্ষকউহানের জন্য UHV একাধিক পরীক্ষার পদ্ধতি যেমন লো-ভোল্টেজ পালস পদ্ধতি, উচ্চ-ভোল্টেজ ফ্ল্যাশওভার পদ্ধতি এবং সেকেন্ডারি পালস পদ্ধতিকে একটি হোস্টে সংহত করে। UHV-500 আরও সংহত করে বার্ন থ্রু এবং ইন্টেলিজেন্ট ব্রিজ ফাংশন, যার সর্বোচ্চ বার্ন থ্রু আউটপুট ভোল্টেজ 60kV। এটি স্বয়ংক্রিয়ভাবে প্রযোজ্য পরীক্ষার পদ্ধতি নির্ধারণ করতে একটি সম্পূর্ণ বুদ্ধিমান পরীক্ষার মোডে প্রবেশ করতে পারে এবং দ্রুত উচ্চ অবশিষ্ট ভোল্টেজ ত্রুটিগুলিকে কম প্রতিরোধের অবস্থায় রূপান্তর করতে পারে।
স্যাঁতসেঁতে দোলন তরঙ্গ (DAC) সনাক্তকরণ সিস্টেম তারের নিরোধক অবস্থার গভীর নির্ণয়ের জন্য একটি অ-ধ্বংসাত্মক মূল্যায়ন পদ্ধতি প্রদান করে। উহান UHV-এর UHV-505 দোলন তরঙ্গ অবস্থা সনাক্তকরণ সিস্টেমের 20Hz থেকে 500Hz এর একটি দোলন ফ্রিকোয়েন্সি পরিসীমা রয়েছে এবং এটি 200 মিটার থেকে 20 কিমি পর্যন্ত তারের দৈর্ঘ্য পরীক্ষা করতে পারে। এটি AC ভোল্টেজ অবস্থার অধীনে তারের আংশিক স্রাব সনাক্ত এবং সনাক্ত করতে পারে।
নিরাপত্তা সুরক্ষা এবং মাপযোগ্যতা দীর্ঘমেয়াদী ব্যবহারের মান নির্ধারণ করে
মাঝারি ভোল্টেজ তারের জন্য পরীক্ষার সাইটের পরিবেশ জটিল, এবং সরঞ্জামগুলির সুরক্ষা সুরক্ষা ব্যবস্থা সরাসরি অপারেটর এবং সরঞ্জামগুলির নিরাপত্তাকে প্রভাবিত করে। দসিরিজ অনুরণন ডিভাইস উহান UHV-এর সুরক্ষা ফাংশনগুলির সম্পূর্ণ সেট রয়েছে যেমন ওভারভোল্টেজ, ওভারকারেন্ট, জিরো স্টার্ট, সিস্টেম ডিটুনিং এবং ফ্ল্যাশওভার, এবং দ্রুত প্রতিক্রিয়া অর্জনের জন্য ডিএসপি প্ল্যাটফর্ম প্রযুক্তি গ্রহণ করে। ভিএলএফ সরঞ্জামগুলি স্বয়ংক্রিয় ওভারভোল্টেজ, ওভারকারেন্ট এবং গ্রাউন্ড ফল্ট ট্রিপিং লজিক দ্বারা সজ্জিত, যা সংযোগকারীর বিচ্ছেদের মতো আকস্মিক পরিস্থিতিতে দ্রুত আউটপুট কেটে দিতে পারে।
দীর্ঘমেয়াদী ব্যবহারের দৃষ্টিকোণ থেকে, সরঞ্জামগুলির আপগ্রেড এবং সম্প্রসারণ ক্ষমতাও মনোযোগ দেওয়ার মতো। যদি বর্তমান নির্বাচন শুধুমাত্র হস্তান্তর গ্রহণের প্রয়োজনীয়তা পূরণ করে, এবং ভবিষ্যতে অপারেশন এবং রক্ষণাবেক্ষণের কাজে, ডাইলেকট্রিক ক্ষতি পরিমাপ বা আংশিক স্রাব নির্ণয়ের ফাংশন যোগ করা প্রয়োজন, মডুলার সম্প্রসারণ ইন্টারফেস সহ একটি ডিভাইস প্ল্যাটফর্ম ডুপ্লিকেট সংগ্রহ এড়াতে পারে। উহান ইউএইচভির ভিএলএফ সিরিজ এবং দোলন তরঙ্গ ব্যবস্থা কার্যকরী সম্প্রসারণ স্থান সংরক্ষিত করেছে। আংশিক স্রাব পরীক্ষক একাধিক সনাক্তকরণ মোড সমর্থন করে যেমন ক্ষণস্থায়ী গ্রাউন্ড ভোল্টেজ, অতিস্বনক, উচ্চ-ফ্রিকোয়েন্সি কারেন্ট এবং অতি-উচ্চ ফ্রিকোয়েন্সি, এবং নমনীয়ভাবে বিভিন্ন অংশ যেমন তারের টার্মিনাল এবং মধ্যবর্তী জয়েন্টগুলির অনুযায়ী সেন্সর প্রকার নির্বাচন করতে পারে।
মাঝারি ভোল্টেজ তারের পরীক্ষার সরঞ্জাম নির্বাচনের জন্য কোন সর্বজনীন সমাধান নেই। পরীক্ষার উদ্দেশ্য, তারের পরামিতি, সাইটের শর্তাবলী এবং সম্মতির মানগুলি সারিবদ্ধ করার মূল বিষয়। উহান ইউএইচভি পাওয়ার টেকনোলজি কোং, লিমিটেড 10 কেভি থেকে 500 কেভি এবং সমৃদ্ধ ইঞ্জিনিয়ারিং কেস সংগ্রহের একটি সম্পূর্ণ পণ্য লাইন সহ পাওয়ার অপারেশন এবং নির্মাণ উদ্যোগগুলির জন্য একটি ব্যবহারিক নির্বাচন রেফারেন্স সিস্টেম সরবরাহ করে।
