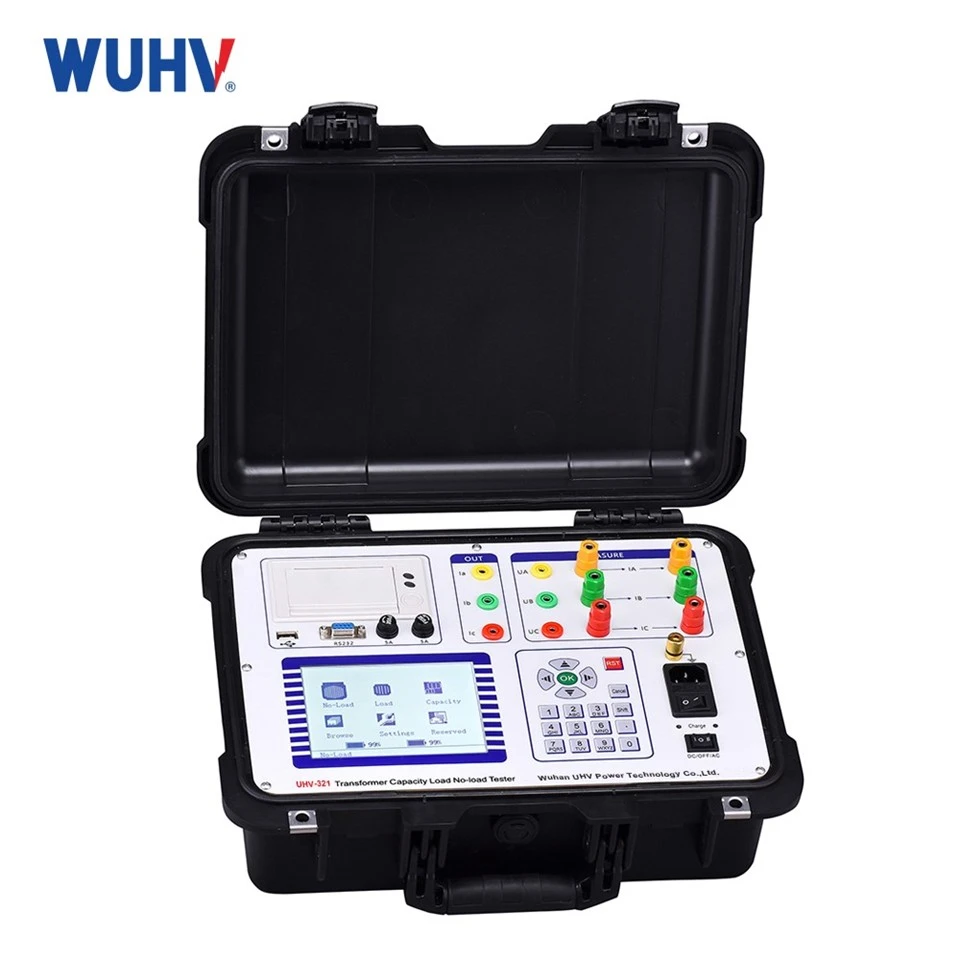

ট্রান্সফরমার ক্ষমতা এবং না-লোড লস টেস্টার
ট্রান্সফরমার ক্যাপাসিটি এবং নো-লোড লস টেস্টার হল একটি ইন্টিগ্রেটেড টেস্টিং সলিউশন যা উৎপাদন পরিদর্শন, কমিশনিং এবং প্রতিরোধমূলক রক্ষণাবেক্ষণের সময় ট্রান্সফরমার ক্ষমতা, কোন-লোড লস, না-লোড কারেন্ট এবং অন্যান্য গুরুত্বপূর্ণ বৈদ্যুতিক বৈশিষ্ট্যগুলি সঠিকভাবে পরিমাপ করার জন্য তৈরি করা হয়েছে৷
মূল পরীক্ষার ক্ষমতা
ট্রান্সফরমার ক্ষমতা পরিমাপনেমপ্লেট রেটিং, ডিজাইনের চশমা, বা ঐতিহাসিক রেকর্ডের বিপরীতে প্রকৃত ট্রান্সফরমার ক্ষমতা যাচাই করে যা গ্রহণযোগ্যতা নিরীক্ষার সময় আন্ডাররেটেড বা ভুল লেবেলযুক্ত সম্পদ সনাক্ত করতে পারে।
না-লোড লস এবং বর্তমান পরিমাপলোড ছাড়াই শক্তিপ্রাপ্ত হলে মূল শক্তি খরচ এবং উত্তেজনা বৈশিষ্ট্যগুলি মূল্যায়ন করে, প্রযুক্তিবিদদের মূল অবক্ষয় এবং চৌম্বকীয় সার্কিটের অস্বাভাবিকতা সনাক্ত করতে সহায়তা করে।
লোড লস এবং শর্ট-সার্কিট ভোল্টেজ টেস্টিংকাঠামোগত অখণ্ডতা এবং সামগ্রিক স্বাস্থ্যের সম্পূর্ণ মূল্যায়নের জন্য লোডের অবস্থার অধীনে ঘূর্ণন সম্পর্কিত বৈদ্যুতিক পরামিতিগুলি পরিমাপ করে৷
জিরো-সিকোয়েন্স ইম্পিডেন্স টেস্টিংসিস্টেম গ্রাউন্ডিং এবং সুরক্ষা সমন্বয় মানগুলির সাথে সম্মতি নিশ্চিত করতে অপ্রতিসম প্রতিবন্ধকতা পরামিতিগুলি পরিমাপ করে।
হারমোনিক এবং ওয়েভফর্ম বিশ্লেষণপরিমাপের নির্ভুলতা বিকৃত করতে পারে এমন বাহ্যিক বিদ্যুতের মানের সমস্যা সনাক্ত করতে বাস্তব-টাইম ভোল্টেজ/কারেন্ট ওয়েভফর্ম এবং হারমোনিক স্পেকট্রাম ক্যাপচার করে।
ব্যবহারিক ক্ষেত্র এবং ল্যাব অপারেশনের জন্য নির্মিত
স্বয়ংক্রিয়-রেঞ্জ স্যুইচিং
ম্যানুয়াল অপারেটর ত্রুটি প্রতিরোধ করতে এবং মাল্টি-সম্পদ পরীক্ষাকে ত্বরান্বিত করতে স্বয়ংক্রিয়ভাবে সর্বোত্তম ভোল্টেজ এবং বর্তমান রেঞ্জ নির্বাচন করে।
ভেক্টর ডায়াগ্রাম যাচাইকরণ
ডেটা সংগ্রহের আগে টেস্ট ওয়্যারিং নির্ভুলতা পরীক্ষা করার জন্য রিয়েল-টাইম 3-ফেজ ভেক্টর প্রদর্শন করে, অবৈধ পরীক্ষা চালানো প্রতিরোধ করে।
স্বয়ংক্রিয় ডেটা সংশোধন
রেট করা বেসলাইন অবস্থার সাথে কাঁচা ডেটা সারিবদ্ধ করতে তাপমাত্রা, ভোল্টেজ এবং ফ্রিকোয়েন্সি বৈচিত্রের জন্য প্রমিত সংশোধন অ্যালগরিদম প্রয়োগ করে।
লক্ষ্য অ্যাপ্লিকেশন এবং ব্যবহারকারী
ট্রান্সফরমার নির্মাতারা:IEC/IEEE মানগুলির বিরুদ্ধে উত্পাদন-লাইন মান নিয়ন্ত্রণ, রুটিন পরীক্ষা, এবং প্রি-শিপমেন্ট কমপ্লায়েন্স যাচাইকরণ।
পাওয়ার ইউটিলিটি এবং গ্রিড অপারেটর:নতুন ইনস্টলেশন চালু করা, পর্যায়ক্রমিক রক্ষণাবেক্ষণ, এবং সাব-স্টেশন ডায়াগনস্টিক স্বাস্থ্য পর্যবেক্ষণ।
বৈদ্যুতিক পরীক্ষার ঠিকাদার:দূরবর্তী সাবস্টেশন এবং শিল্প সুবিধাগুলিতে বহনযোগ্য, উচ্চ- নির্ভুলতা পরীক্ষার পরিষেবা।
পরীক্ষাগার এবং রক্ষণাবেক্ষণ দল:পুনরাবৃত্তিযোগ্য নির্ভুলতা পরীক্ষা, ব্যর্থতা বিশ্লেষণ, এবং পোস্ট-মেরামত কার্যক্ষমতা যাচাইকরণ।
স্ট্যান্ডার্ড টেস্টিং ওয়ার্কফ্লো
তথ্য যাচাই:সম্পদ প্রোফাইল থেকে রেট করা ক্ষমতা, ভোল্টেজ, বর্তমান, ফ্রিকোয়েন্সি এবং ভেক্টর গ্রুপ রেকর্ড করুন।
নিরাপত্তা বিচ্ছিন্নতা এবং গ্রাউন্ডিং:নিশ্চিত করুন যে ট্রান্সফরমারটি সম্পূর্ণরূপে শক্তিহীন, বিচ্ছিন্ন এবং নিরাপত্তা প্রোটোকল অনুযায়ী সঠিকভাবে গ্রাউন্ড করা হয়েছে।
সার্কিট সেটআপ:উচ্চ ভোল্টেজ সম্পদ পরীক্ষা করা হলে বাহ্যিক CT/PT ইউনিট অন্তর্ভুক্ত করে পরিমাপের লিডগুলি সংযুক্ত করুন।
ভেক্টর যাচাইকরণ:সঠিক ওয়্যারিং এবং ফেজ প্রান্তিককরণ যাচাই করতে 3-ফেজ ভেক্টর ডিসপ্লে পর্যালোচনা করুন।
পরীক্ষা সম্পাদন:টার্গেট প্যারামিটার নির্বাচন করুন (ক্ষমতা, না{0}}লোড লস, লোড লস, বা হারমোনিক্স) এবং পরীক্ষার রুটিন চালান।
ডেটা সংশোধন ও পর্যালোচনা:ডেটা স্বাভাবিক করার জন্য বিল্ট-তাপমাত্রা এবং ভোল্টেজ সংশোধন উপাদান প্রয়োগ করুন।
ডেটা সংশোধন ও পর্যালোচনা:ডেটা স্বাভাবিক করার জন্য বিল্ট-তাপমাত্রা এবং ভোল্টেজ সংশোধন উপাদান প্রয়োগ করুন।
প্রযুক্তিগত বিশেষ উল্লেখ
|
প্যারামিটার |
প্রযুক্তিগত স্পেসিফিকেশন |
|
পণ্যের ধরন |
ইন্টিগ্রেটেড ট্রান্সফরমার ক্ষমতা এবং নেই-লোড লস টেস্টার |
|
ভোল্টেজ পরিসীমা |
750V পর্যন্ত সরাসরি ইনপুট (বাহ্যিক PT এর মাধ্যমে প্রসারণযোগ্য) |
|
বর্তমান পরিসর |
100A পর্যন্ত সরাসরি ইনপুট (বাহ্যিক সিটির মাধ্যমে সম্প্রসারণযোগ্য) |
|
নির্ভুলতা ক্লাস |
ভোল্টেজ/কারেন্ট: ±0.2%|শক্তি/ক্ষতি: ±0.5% |
|
প্রযোজ্য মান |
IEC 60076, IEEE C57.12, ANSI |
|
প্রদর্শন ক্ষমতা |
বাস্তব-সময় 3-ফেজ ভেক্টর ডায়াগ্রাম এবং হারমোনিক ওয়েভফর্ম |
|
ডেটা ইন্টারফেস |
অভ্যন্তরীণ মেমরি, ইউএসবি এক্সপোর্ট, RS232 / RS485 |
উদ্ধৃতি জন্য প্রয়োজনীয় প্রযুক্তিগত তথ্য
আমাদের অ্যাপ্লিকেশন ইঞ্জিনিয়ারদের আপনার পরীক্ষার প্রয়োজনের জন্য সঠিক কনফিগারেশনের সুপারিশ করতে সাহায্য করার জন্য, একটি উদ্ধৃতি অনুরোধ করার আগে অনুগ্রহ করে নিম্নলিখিত বিবরণগুলি প্রস্তুত করুন:
- ট্রান্সফরমার ক্যাপাসিটি রেঞ্জ (kVA / MVA)
- প্রাথমিক এবং মাধ্যমিক ভোল্টেজ রেটিং (kV)
- ট্রান্সফরমার কনফিগারেশন (একক-ফেজ বা তিন-ফেজ)
- প্রাথমিক অ্যাপ্লিকেশন পরিবেশ (ফ্যাক্টরি QC বা সাবস্টেশন ফিল্ড রক্ষণাবেক্ষণ)
- প্রযোজ্য মান (IEC, IEEE, ANSI, বা স্থানীয় মান)
FAQ
প্রশ্ন: ট্রান্সফরমার ক্যাপাসিটি এবং কোন{{0}লোড লস টেস্টার কি?
উত্তর: এটি একটি পরীক্ষামূলক যন্ত্র যা ট্রান্সফরমারের ক্ষমতা পরিমাপ করতে ব্যবহৃত হয়, কোন-লোড কারেন্ট এবং না-লোড লস। মডেল এবং কনফিগারেশনের উপর নির্ভর করে, এটি লোড লস, শর্ট-সার্কিট ভোল্টেজ, শূন্য-ক্রম প্রতিবন্ধকতা, সুরেলা এবং তরঙ্গরূপ পরিমাপকেও সমর্থন করতে পারে।
প্রশ্ন: ট্রান্সফরমার নো-লোড লস কেন গুরুত্বপূর্ণ?
উ: না-লোড ক্ষয় হয় যখন একটি ট্রান্সফরমারকে বাহ্যিক লোড সরবরাহ না করেই শক্তি দেওয়া হয় এবং প্রধানত ট্রান্সফরমার কোরের সাথে যুক্ত থাকে। পরিমাপ করা মান নির্দিষ্ট মান, কারখানা পরীক্ষার ডেটা বা ঐতিহাসিক রেকর্ডের সাথে তুলনা করা যেতে পারে।
প্রশ্ন: পরীক্ষক কি তিন-ফেজ ট্রান্সফরমার পরিমাপ করতে পারে?
উঃ হ্যাঁ। প্রযোজ্য কনফিগারেশন তিন-ফেজ ট্রান্সফরমার টেস্টিং সমর্থন করে। তিন-ফেজ ভোল্টেজ এবং বর্তমান তথ্য এবং ভেক্টর তথ্য প্রযুক্তিবিদদের পরীক্ষার সংযোগ যাচাই করতে সাহায্য করতে পারে।
প্রশ্ন: এটি কি ফিল্ড ট্রান্সফরমার পরীক্ষার জন্য ব্যবহার করা যেতে পারে?
উঃ হ্যাঁ। বৈদ্যুতিক, পরিবেশগত এবং সুরক্ষা প্রয়োজনীয়তাগুলি সন্তুষ্ট হলে এটি সাবস্টেশন, বিতরণ ব্যবস্থা এবং শিল্প সুবিধাগুলিতে প্রযোজ্য ক্ষেত্রের পরীক্ষার জন্য ব্যবহার করা যেতে পারে।
প্রশ্ন: পরীক্ষক লোড ক্ষতি পরিমাপ করতে পারেন?
উত্তর: প্রযোজ্য কনফিগারেশন লোড-সম্পর্কিত বৈশিষ্ট্য যেমন লোড হ্রাস এবং শর্ট-সার্কিট ভোল্টেজ পরিমাপ করতে পারে। ট্রান্সফরমার রেটিং অনুযায়ী প্রয়োজনীয় পরিসীমা এবং পরীক্ষার পদ্ধতি নিশ্চিত করা উচিত।
প্রশ্ন: তরঙ্গরূপ এবং সুরেলা পরিমাপ কেন দরকারী?
উত্তর: তরঙ্গরূপ বিকৃতি ট্রান্সফরমার ক্ষতি পরিমাপ প্রভাবিত করতে পারে। অপ্রত্যাশিত বা অসামঞ্জস্যপূর্ণ পরীক্ষার ফলাফল তদন্ত করার সময় হারমোনিক এবং তরঙ্গরূপ তথ্য অতিরিক্ত তথ্য প্রদান করে।
প্রশ্ন: তাপমাত্রা বা অ{0}} রেটযুক্ত অবস্থার জন্য পরীক্ষার ডেটা কি সংশোধন করা যেতে পারে?
উত্তর: প্রযোজ্য সংশোধন ফাংশন তাপমাত্রা, পরীক্ষার ভোল্টেজ, পরীক্ষা বর্তমান এবং তরঙ্গরূপ অবস্থার মতো কারণগুলির জন্য পরিমাপ প্রক্রিয়া করতে পারে। সংশোধন পদ্ধতিটি প্রযোজ্য পরীক্ষার পদ্ধতি অনুসরণ করা উচিত।
প্রশ্ন: একটি উদ্ধৃতি অনুরোধ করার সময় আমি কি তথ্য প্রদান করা উচিত?
উত্তর: ট্রান্সফরমারের ধরন, ক্ষমতা, রেট করা ভোল্টেজ, রেট করা বর্তমান, ফেজ কনফিগারেশন, প্রয়োজনীয় পরীক্ষার আইটেম, উদ্দিষ্ট কারখানা বা ক্ষেত্রের প্রয়োগ এবং প্রযোজ্য পরীক্ষার প্রয়োজনীয়তা প্রদান করুন।
