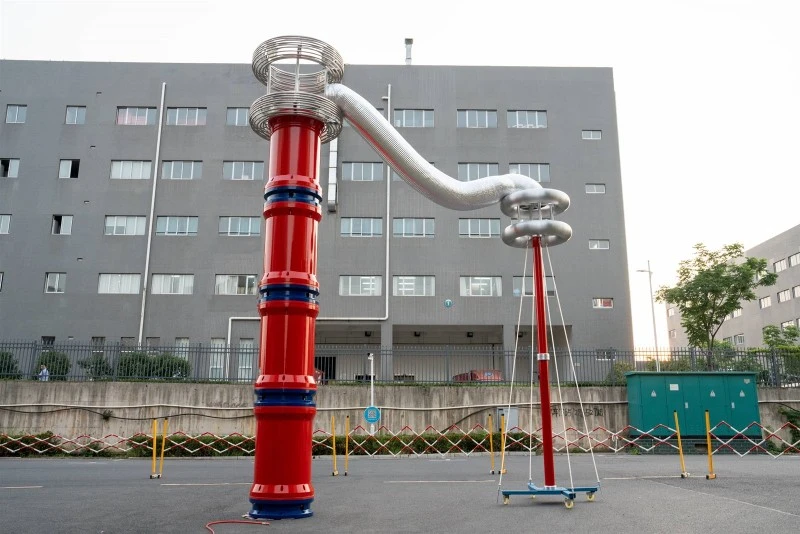

সাইটের ক্যাবল টেস্টিং ডিভাইসটি-এর নীতির উপর ভিত্তি করেপরিবর্তনশীল ফ্রিকোয়েন্সি সিরিজ অনুরণন(এছাড়াও ক্যাবল এসি সহ্য ভোল্টেজ পরীক্ষা নামে পরিচিত)। এগুলি-সাইট পরীক্ষার প্রয়োজনীয়তার জন্য বিশেষভাবে ডিজাইন করা মডিউলে তৈরি করা হয়েছে৷ একটি সাধারণ এবং শক্তিশালী চুল্লিতে সিরিজ এবং সমান্তরাল সংযোগের সম্ভাবনা রয়েছে এবং আরও ইউনিট ক্যাপাসিট্যান্স লোড করার জন্য সিস্টেমের অভিযোজনযোগ্যতাকে অপ্টিমাইজ করতে পারে। কনটেইনার পরিবহন এবং নিয়ন্ত্রণ বিশ্বজুড়ে পরিবহন এবং ট্রাকিং সম্ভব করে তোলে। এয়ার টু এয়ার, ডেডিকেটেড কেসিং পাওয়া যায়।
0, 1 Hz, DC, বা দোলনের মতো অন্যান্য -সাইটে পরীক্ষার কৌশলগুলির তুলনায়, অনুরণিত পরীক্ষার গোষ্ঠীগুলি অপারেটিং অবস্থার মতো ভোল্টেজের চাপ তৈরি করে। এটি পরীক্ষার ফলাফলের জন্য আরও প্রমাণ প্রদান করে এবং এটি-সাইট টেস্টিং পদ্ধতিতে পছন্দের।
আংশিক স্রাব পরিমাপ
পরীক্ষার আংশিক স্রাব পরিমাপ দ্বারা অনুষঙ্গী হতে পারে. একটি স্ট্যাটিক ফ্রিকোয়েন্সি কনভার্টার কি পিডি মোডে হস্তক্ষেপ ছাড়াই প্রতি চক্রে মাত্র 4টি সুইচিং ডাল তৈরি করতে পারে? বিকল্পভাবে, যদি একটি উপযুক্ত পরিমাপ সিস্টেম ব্যবহার করা হয়, সুইচ ডাল দমন করা যাবে.
পরিবেশগত অবস্থা
পরীক্ষামূলক ডিভাইসের ডিজাইনের জন্য প্রয়োজন যে সারা বিশ্বের আবহাওয়া স্থল বা উপকূলে ভাল পরিবেশে পরিচালিত হবে।
চুল্লি কুণ্ডলী
কোর চুল্লি তেলে নিমজ্জিত এবং একটি A-টাইপ সিল করা সিলিন্ডার দিয়ে সজ্জিত। সিস্টেমের আউটপুট ভোল্টেজ বাড়ানোর জন্য দুটি ইউনিট স্ট্যাক করা যেতে পারে এবং চুল্লিটি একটি নির্দিষ্ট ইন্ডাকট্যান্স সহ একটি লাইটওয়েট ডিজাইন।
উত্তেজনা ট্রান্সফরমার
লাইটনিং অ্যারেস্টার সুরক্ষা এবং স্বয়ংক্রিয় গ্রাউন্ডিং সহ একটি ট্যাঙ্ক ট্রান্সফরমার উত্তেজনার জন্য ব্যবহৃত একটি অনুরণিত সার্কিট এবং ভোল্টেজ এবং শক্তি সিস্টেমের প্রয়োজনীয়তাগুলির সাথে সম্পর্কিত।
ফ্রিকোয়েন্সি কনভার্টার
কনভার্টার দ্বারা উত্পন্ন বর্গাকার তরঙ্গ ভোল্টেজের 15 এবং 250 Hz এর মধ্যে একটি সামঞ্জস্যযোগ্য ফ্রিকোয়েন্সি রয়েছে, যা উত্তেজনা ট্রান্সফরমারে শক্তি সরবরাহ করে। সিরিজ রেজোন্যান্সের নীতির কারণে, টেস্ট ভোল্টেজ একটি আদর্শ সাইন ওয়েভ ওয়েভফর্ম, এবং রেজোন্যান্স জেনারেট করতে ফ্রিকোয়েন্সি পরিবর্তন করে সিস্টেম টিউন করা হয়।
কন্ট্রোল ইউনিট/ভোল্টেজ পরিমাপ
কন্ট্রোল ইউনিট এবং টাচ স্ক্রিন বৈদ্যুতিন সংকেতের মেরু বদল আবরণ সঙ্গে একত্রিত করা হয়, স্বয়ংক্রিয় এবং ম্যানুয়াল পরীক্ষা অর্জন. একটি পৃথক কম্পিউটার পরিমাপ ডেটা সঞ্চয় করে এবং পরীক্ষার প্রোটোকল তৈরি করে। উচ্চ ভোল্টেজ একটি বিল্ট ইন পিক ভোল্টমিটার এবং একটি উচ্চ ভোল্টেজ ডিভাইডার দ্বারা যৌথভাবে পরিমাপ করা হয় এবং বেস লোড ক্যাপাসিটরের সাথে একই সাথে কাজ করে।
