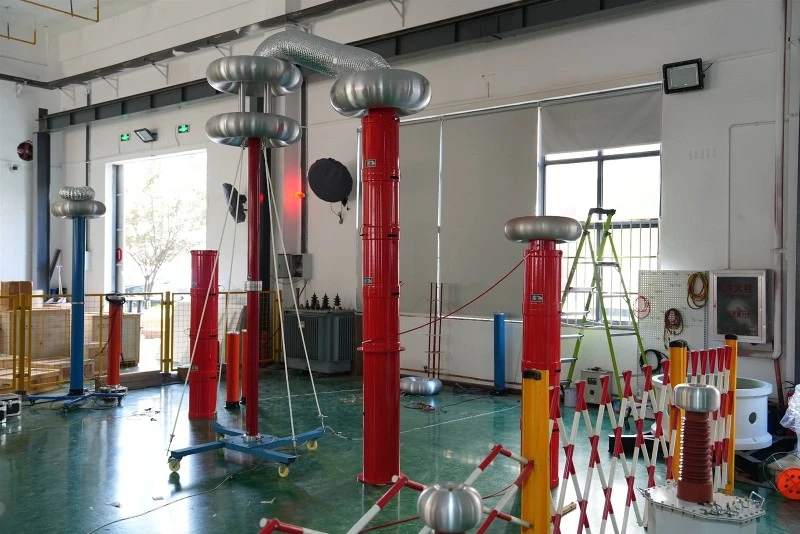

এর সম্পূর্ণ সেটফ্রিকোয়েন্সি রূপান্তর সিরিজ অনুরণন পরীক্ষার সরঞ্জামএকটি সিরিজ রেজোন্যান্স টেস্ট ডিভাইস যা পাওয়ার ফ্রিকোয়েন্সি সিরিজ রেজোন্যান্স তৈরি করতে এবং পাওয়ার ফ্রিকোয়েন্সি টেস্ট ভোল্টেজ পেতে টিউনড ইনডাক্ট্যান্স এবং লোড ক্যাপাসিট্যান্স ব্যবহার করে। ফ্রিকোয়েন্সি রূপান্তর সিরিজের অনুরণন পরীক্ষার সরঞ্জামগুলির সম্পূর্ণ সেটটি আইসোলেশন ট্রান্সফরমার, ফ্রিকোয়েন্সি এবং ভোল্টেজ নিয়ন্ত্রণ পাওয়ার সাপ্লাই, উত্তেজনা ট্রান্সফরমার, চুল্লি, ক্যাপাসিটর ভোল্টেজ বিভাজক ইত্যাদি নিয়ে গঠিত; ভোল্টেজ বিভাজকটি পরীক্ষার বস্তুর সমান্তরালে সংযুক্ত থাকে এবং একটি ওভারভোল্টেজ সুরক্ষা সংকেত পেতে একটি ফ্রিকোয়েন্সি রূপান্তর সিরিজের অনুরণন পরীক্ষার সরঞ্জাম ব্যবহার করে পরীক্ষার বস্তুর অনুরণিত ভোল্টেজ পরিমাপ করা হয়; ফ্রিকোয়েন্সি মড্যুলেশন পাওয়ার আউটপুট একটি উত্তেজনা ট্রান্সফরমারের মাধ্যমে সিরিজ রেজোন্যান্ট সার্কিটের সাথে মিলিত হয়, সিরিজ অনুরণনের জন্য উত্তেজনা শক্তি প্রদান করে
বিভিন্ন বৃহৎ পাওয়ার ট্রান্সফরমার, পাওয়ার ক্যাবল, স্টিম টারবাইন, হাইড্রো জেনারেটর এবং অন্যান্য ক্যাপাসিটিভ সরঞ্জামের এসি প্রতিরোধী ভোল্টেজ পরীক্ষা নিয়মিতভাবে পরীক্ষা পদ্ধতির সাথে কঠোরভাবে পরিচালনা করতে হবে; পাওয়ার ফ্রিকোয়েন্সি অবস্থার অধীনে, পরীক্ষার অংশের বড় ক্যাপাসিট্যান্স বা উচ্চ পরীক্ষার ভোল্টেজের প্রয়োজনীয়তার কারণে, টেস্টিং ডিভাইসের পাওয়ার সাপ্লাই ক্ষমতাও তুলনামূলকভাবে বেশি। প্রথাগত পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ ডিভাইসগুলি ভারী, ভারী, সাইটে বহন করা কঠিন-, একত্রিত করা কঠিন, এবং দুর্বল নমনীয়তা। একটি ভাল পদ্ধতি ব্যবহার করা হয়সিরিজ অনুরণনভোল্টেজ সহ্য করার পরীক্ষার জন্য।
যখন ফ্রিকোয়েন্সি রূপান্তর সিরিজের অনুরণন পরীক্ষাটি সম্পন্ন হয় এবং প্রতিরোধ ভোল্টেজ পরীক্ষা হিসাবে সেট করা হয়, তখন গণনাকৃত ফ্রিকোয়েন্সির উপর ভিত্তি করে প্রাথমিক ভোল্টেজে ফ্রিকোয়েন্সি মডুলেশন করা হয়। প্রথমত, গ্রাউন্ডিং পরীক্ষা করুন। ফ্রিকোয়েন্সি রূপান্তর সিরিজের অনুরণন পরীক্ষার সরঞ্জামের সম্পূর্ণ সেটটি অবশ্যই ভালভাবে গ্রাউন্ডেড হতে হবে। পরীক্ষামূলক সরঞ্জামের গ্রাউন্ডিং পয়েন্ট এবং জেনারেটর কোরের গ্রাউন্ডিং পয়েন্ট একই সাথে গ্রাউন্ড করা উচিত। উপরন্তু, তাপমাত্রা পরিমাপের উপাদান এবং জেনারেটর রোটারগুলিরও প্রতিরক্ষামূলক গ্রাউন্ডিং প্রয়োজন। যাইহোক, ফ্রিকোয়েন্সি মডুলেশন পরীক্ষার সময়, ফলাফলগুলি আদর্শ ছিল না এবং ফ্রিকোয়েন্সি পাওয়ার ফ্রিকোয়েন্সির প্রয়োজনীয়তা পূরণ করেনি। বিদ্যুৎ বিচ্ছিন্ন হওয়ার পরে, বাহ্যিক তারগুলি সঠিক ছিল এবং দুটি চুল্লির বসানোকে প্রভাবিত করা হয়েছে বলে সন্দেহ করা হয়েছিল। ইন্ডাকটিভ রিঅ্যাক্ট্যান্স মান পরিবর্তন করা হয়েছিল, চুল্লিগুলির দূরত্ব এবং অবস্থান পুনরায় সামঞ্জস্য করা হয়েছিল এবং পাওয়ার ফ্রিকোয়েন্সি 50 Hz অনুরণন পয়েন্ট পাওয়া গেছে। ভোল্টেজ বাড়ানো হয়েছিল এবং প্রতিরোধ ভোল্টেজের মান এক মিনিটের জন্য বজায় রাখা হয়েছিল। পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ পরীক্ষা মসৃণভাবে পাস। এই পরীক্ষার মাধ্যমে, আমরা বড় উচ্চ{11}ভোল্টেজ মোটরগুলির সহ্য ভোল্টেজ পরীক্ষায় মূল্যবান অভিজ্ঞতা সঞ্চয় করেছি।
ব্যবহারিক প্রয়োগগুলিতে, এটি পাওয়া গেছে যে যখন ভোল্টেজ পরীক্ষার ভোল্টেজের কাছাকাছি বেড়ে যায়, তখন ভোল্টেজ বৃদ্ধির গতি খুব দ্রুত হয় এবং ভোল্টেজের ওঠানামা বড় হয়, যা এমনকি ভোল্টেজ সুরক্ষার কারণ হতে পারে। অতএব, পরীক্ষাটি পুনরায় চালু করা প্রয়োজন, যা সরঞ্জামের নিরাপত্তার জন্য অনুকূল নয়। যাইহোক, ভোল্টেজ সুরক্ষা মান খুব বেশি সেট করা হলে, এর সম্পূর্ণ সেটপরিবর্তনশীল ফ্রিকোয়েন্সি সিরিজ অনুরণন পরীক্ষার সরঞ্জামওভারভোল্টেজ থেকে পরীক্ষিত সরঞ্জামগুলিকে কার্যকরভাবে রক্ষা করতে পারে না।
এর স্থিতিশীলতা উন্নত করার জন্য বিভিন্ন পদ্ধতি রয়েছে ফ্রিকোয়েন্সি রূপান্তর সিরিজ অনুরণন পরীক্ষার সরঞ্জাম:
1. পরীক্ষার জন্য অনুরণিত ফ্রিকোয়েন্সি থেকে বিচ্যুতি নির্বাচন করুন। আমরা জানি যে টেস্ট ট্রান্সফরমারের ক্ষমতা কমাতে, Q মান যতটা সম্ভব বড় হওয়া উচিত। যাইহোক, যখন Q মান বড় হয় এবং অনুরণন ফ্রিকোয়েন্সি থেকে বিচ্যুত হয়, গতি তুলনামূলকভাবে ধীর হয়। অতএব, আমরা ভোল্টেজ বাড়াতে এবং ভোল্টেজ বৃদ্ধির গতি কমাতে অনুরণিত ফ্রিকোয়েন্সি থেকে বিচ্যুত হতে বেছে নিতে পারি, যতক্ষণ না পরিবর্তনশীল ফ্রিকোয়েন্সি সিরিজের অনুরণন পরীক্ষার সরঞ্জামের ক্ষমতা অনুমতি দেয়।
2. সার্কিটের মানের ফ্যাক্টর সামঞ্জস্য করুন। Q=Uc/U=1/ω CR থেকে, এটা দেখা যায় যে q-এর মান কমাতে হলে সার্কিট রেজিস্ট্যান্স বাড়াতে হবে। এইভাবে, পরীক্ষার ভোল্টেজে পৌঁছানোর জন্য উত্তেজনা ট্রান্সফরমারের আউটপুট ক্ষমতাও বাড়াতে হবে। অতএব, পরিবর্তনশীল ফ্রিকোয়েন্সি সিরিজের অনুরণন পরীক্ষার সরঞ্জামের সম্পূর্ণ সেটে এই পদ্ধতিটি প্রয়োগ করার সময়, এটি অবশ্যই ক্ষমতা ভাতার শর্তে করা উচিত।
3. গ্রাউন্ডিং প্রতিরোধের জন্য প্রয়োজনীয়তা। গ্রাউন্ডিং তারটি নির্ভরযোগ্যভাবে গ্রাউন্ডিং বডির সাথে সংযুক্ত হওয়া উচিত, যার গ্রাউন্ডিং প্রতিরোধের 4 Ω কম।
