পাওয়ার সিস্টেম ডিবাগিং এবং প্রতিরোধমূলক পরীক্ষায়, একটি প্রাথমিক ইনজেকশন পরীক্ষা সার্কিট ব্রেকার, বর্তমান ট্রান্সফরমার এবং প্রতিরক্ষামূলক ডিভাইসগুলির কার্যকারিতা যাচাই করার একটি মূল মাধ্যম। যাইহোক, যখন বাজারে 500A থেকে 5000A পর্যন্ত ইনজেকশন ডিভাইসগুলির মুখোমুখি হয়, তখন ইঞ্জিনিয়ারদের কীভাবে পরীক্ষার ক্ষমতার উপর ভিত্তি করে যুক্তিসঙ্গত নির্বাচন করা উচিত?
আউটপুট কারেন্টের জন্য পর্যাপ্ত মার্জিন ছেড়ে দেওয়া উচিত
একটি ইনজেকশন ডিভাইস নির্বাচন করার সময় সবচেয়ে গুরুত্বপূর্ণ পরামিতি হল আউটপুট বর্তমান। শিল্পের সাধারণ নীতি হল যে সরঞ্জামগুলির সর্বাধিক আউটপুট কারেন্ট পরীক্ষা করা সরঞ্জামগুলির রেট করা বর্তমানের 20% থেকে 30% অতিক্রম করা উচিত। এই মার্জিনের সেটিং রক্ষণশীল নয়, কিন্তু বাস্তবিক বিবেচনার উপর ভিত্তি করে তৈরি করা হয়েছে - পরীক্ষার সার্কিটের সংযোগ প্রতিবন্ধকতা এবং যোগাযোগ প্রতিরোধ ইনজেকশনের শক্তির একটি অংশ গ্রাস করবে, যার ফলে পরীক্ষার নমুনায় পৌঁছানো প্রকৃত কারেন্ট সেট মান থেকে কম হবে। বর্তমান ইনজেকশন পরীক্ষকের লোড ক্ষমতা বাসবার সুরক্ষা এবং বর্তমান ট্রান্সফরমার অনুপাত যাচাইকরণের মতো পরিস্থিতিগুলির জন্য উপযুক্ত। এটি বর্তমান রিলে এবং সুইচগুলিকে সামঞ্জস্য করতে পারে এবং নির্বাচনটি পরীক্ষিত বস্তুর পুরো কাজের পরিসরের কভারেজ নিশ্চিত করতে হবে।
সাধারণ লো এবং মাঝারি ভোল্টেজ সুইচগিয়ার পরীক্ষাকে উদাহরণ হিসাবে নিলে, একটি 1000A স্তরের একক ইনজেকশন পরীক্ষক হল বেশিরভাগ অন-সাইট অপারেশনের জন্য "প্রধান কনফিগারেশন", যা CT অনুপাত যাচাইকরণ, সুইচগিয়ার কমিশনিং এবং সার্কিট ব্রেকার ট্রিপ টাইম টেস্টিংয়ের মতো রুটিন প্রয়োজনীয়তাগুলি কভার করার জন্য যথেষ্ট। কিন্তু ট্রান্সফরমার ডিফারেনশিয়াল প্রোটেকশন টেস্টিং বা হাই প্যারামিটার সার্কিট ব্রেকার ভেরিফিকেশনের জন্য, 2000A বা এমনকি উচ্চতর স্পেসিফিকেশন সহ যন্ত্রপাতি বিবেচনা করা প্রয়োজন হতে পারে।
ক্ষমতার হিসাব (kVA) প্রতিবন্ধকতা থেকে আলাদা করা যায় না
আউটপুট কারেন্ট সমস্যাটির মাত্র অর্ধেক, আরেকটি মূল প্যারামিটার হল ক্ষমতা। একটি ইনজেকশন ডিভাইসের ক্ষমতা, কেভিএ তে পরিমাপ করা হয়, এটির আউটপুট পাওয়ার ক্ষমতা প্রতিফলিত করে, যা লুপ প্রতিবন্ধকতা দ্বারা গুণিত বর্তমানের সমান। এর মানে হল যে একই বর্তমান মান বিভিন্ন সার্কিট অবস্থার অধীনে সরঞ্জাম ক্ষমতার জন্য কয়েক গুণ ভিন্ন প্রয়োজনীয়তা থাকতে পারে।

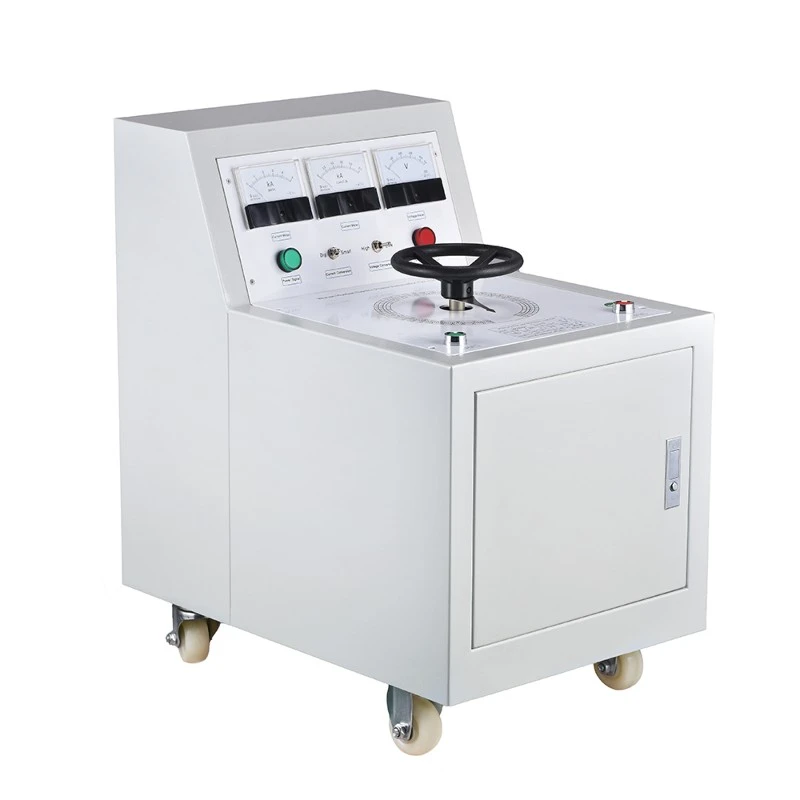

একটি ব্যবহারিক অনুমান পদ্ধতি হল প্রথমে পরীক্ষার জন্য প্রয়োজনীয় ইনজেকশন কারেন্ট নির্ধারণ করা, তারপর পরীক্ষার সার্কিটের প্রতিবন্ধকতার উপর ভিত্তি করে প্রয়োজনীয় ভোল্টেজ গণনা করা (পরীক্ষার নমুনার অভ্যন্তরীণ প্রতিরোধ, সংযোগকারী তারগুলি এবং যোগাযোগের প্রতিরোধ সহ), এবং অবশেষে "শক্তি= বর্তমান" x ভোল্টেজ থেকে kVA চাহিদা প্রাপ্ত করা। ডিডিজি সিরিজপ্রাথমিক বর্তমান ইনজেকশন পরীক্ষা ডিভাইসউহান UHV-এর জন্য 3kVA থেকে 75kVA কভার করার ক্ষমতা রয়েছে এবং 500A থেকে 1000A পর্যন্ত একটি আউটপুট বর্তমান পরিসর রয়েছে (বিশেষ বৈশিষ্ট্যগুলি কাস্টমাইজ করা যেতে পারে)। এই সিরিজের পণ্যগুলি মডুলার বা সমন্বিত কাঠামোতে তৈরি করা যেতে পারে সরঞ্জামের পরিমাণ এবং হ্যান্ডলিং অবস্থার জন্য বিভিন্ন সাইটের প্রয়োজনীয়তা মেটাতে। উচ্চতর বর্তমান আউটপুট প্রয়োজন এমন পরিস্থিতিতে, DDG সিরিজ 200A থেকে 15000A পর্যন্ত কাস্টমাইজড আউটপুট ক্ষমতাও অফার করে।
ক্রমাগত কাজের সময় এবং তাপ অপচয় নকশা উপেক্ষা করা যাবে না
একটি একক ইনজেকশন পরীক্ষা সাধারণত স্বল্প-মেয়াদী বা বিরতিহীন কাজের মোডের অন্তর্গত, তবে সর্বাধিক আউটপুট কারেন্টে বিভিন্ন ডিভাইসের অনুমতিযোগ্য সময়কাল উল্লেখযোগ্যভাবে পরিবর্তিত হয়। কিছু কমপ্যাক্ট ডিভাইস 1000A পূর্ণ লোডে শুধুমাত্র 2 থেকে 3 মিনিট টিকতে পারে, যখন বড় তাপ অপচয় ডিজাইনের মডেলগুলি 10 মিনিটের বেশি লোড অপারেশন সময়কে বাড়িয়ে দিতে পারে।
এই পার্থক্য সরাসরি পরীক্ষার দক্ষতা প্রভাবিত করে। যখন একই সার্কিটের একাধিক বার বার পরিমাপের প্রয়োজন হয়, বা তাপমাত্রা বৃদ্ধি পরীক্ষা বা অন্যান্য প্রকল্প পরিচালনা করার সময় যেগুলির জন্য ক্রমাগত শক্তির প্রয়োজন হয়, স্বল্পমেয়াদী কাজের ঘন্টা সহ সরঞ্জামগুলিকে শীতল করার জন্য ঘন ঘন শাটডাউনের প্রয়োজন হতে পারে, যা প্রকৃতপক্ষে সামগ্রিক অগ্রগতি কমিয়ে দিতে পারে। অতএব, ক্ষমতা এবং বর্তমান পরামিতিগুলি প্রয়োজনীয়তাগুলি পূরণ করে এমন ভিত্তির অধীনে, লক্ষ্য স্রোতে দীর্ঘ ক্রমাগত কাজ করার ক্ষমতা সহ সরঞ্জাম নির্বাচনকে অগ্রাধিকার দেওয়া উচিত।
নির্ভুলতা এবং কার্যকরী কনফিগারেশন পরীক্ষার উদ্দেশ্য মেলে
পরিমাপের নির্ভুলতা নির্বাচনের আরেকটি কঠিন সূচক। রিলে সুরক্ষা যাচাইকরণ এবং সিটি অনুপাত পরীক্ষার জন্য, একটি একক ইনজেকশন ডিভাইসের বর্তমান পরিমাপ ত্রুটি সাধারণত সম্পূর্ণ পরিসরের ± 1% এর মধ্যে নিয়ন্ত্রণ করা প্রয়োজন। ইন-সাইট অপারেশনের নিরাপত্তা নিশ্চিত করার জন্য আউটপুট ওভারকারেন্ট সুরক্ষা, ওভারভোল্টেজ সুরক্ষা এবং অভ্যন্তরীণ স্ব-চেক সহ একাধিক সুরক্ষা ব্যবস্থা থাকা উচিত।
কার্যকরী স্তরে, তিন-ফেজ যুগপত ইনজেকশন প্রয়োজন কিনা, সার্কিট ব্রেকারের অ্যাকশন টাইম পরিমাপের জন্য একটি বিল্ট-ইন টাইমার প্রয়োজন কিনা এবং ডেটা স্টোরেজ এবং পিসি কমিউনিকেশন ইন্টারফেস প্রয়োজন কিনা তা প্রকৃত পরীক্ষার টাস্ক তালিকার ভিত্তিতে মূল্যায়ন করা উচিত। উহান UHV এর DDG প্রাথমিক বর্তমান ইনজেক্টর একটি হিসাবে অবস্থান করা হয়প্রাথমিক বর্তমান ইনজেকশন পরীক্ষা ডিভাইসএবং উচ্চ কারেন্ট জেনারেটর, প্রধানত সিস্টেম ইনস্টলেশন পরীক্ষা, পরীক্ষাগার পরীক্ষা এবং বৈদ্যুতিক ডিবাগিং পরিস্থিতি পরিবেশন করে। একটি নির্দিষ্ট মডেল নির্বাচন করার সময়, ব্যবহারকারীরা অব্যবহৃত ফাংশনের জন্য অতিরিক্ত খরচ এড়াতে এবং অনুপস্থিত ফাংশনগুলির কারণে ডুপ্লিকেট কেনাকাটা এড়াতে প্রস্তুতকারকের স্ট্যান্ডার্ড কনফিগারেশন আইটেমের সাথে উপরের কার্যকরী প্রয়োজনীয়তার তুলনা করতে পারেন।
নির্বাচন যুক্তির সূচনা বিন্দু সর্বদা "পরীক্ষিত বস্তু"
পরিশেষে, একটি ইনজেকশন ডিভাইসের নির্বাচন পরীক্ষিত ডিভাইসের পরামিতি থেকে বিপরীতভাবে প্রাপ্ত করা উচিত। পরীক্ষিত সার্কিট ব্রেকারের ফ্রেম কারেন্ট, সিটির প্রাইমারি রেট করা কারেন্ট এবং সুরক্ষা ডিভাইসের সেটিং রেঞ্জ সম্মিলিতভাবে ইনজেকশন কারেন্ট এবং ক্ষমতার প্রয়োজনীয় উপরের সীমা এবং নিম্ন সীমা নির্ধারণ করে। উহান ইউএইচভি বারবার পাওয়ার প্ল্যান্ট, সাবস্টেশন, বৈদ্যুতিক সরঞ্জাম উত্পাদন কেন্দ্র, গবেষণা পরীক্ষাগার এবং অন্যান্য ইউনিটগুলিতে তার প্রয়োগের কথা উল্লেখ করেছে। ডিস্ট্রিবিউশন কক্ষে প্রতিরোধমূলক পরীক্ষা থেকে শুরু করে বৃহৎ সাবস্টেশন চালু করা পর্যন্ত বিভিন্ন স্তরের পরীক্ষার প্রয়োজনের সাথে সুনির্দিষ্টভাবে মেলানোর জন্য এর পণ্যের লাইন বিভিন্ন ক্ষমতা এবং কাঠামোগত ফর্মগুলিকে কভার করে। নির্বাচনের সারমর্ম হল একটি ভারসাম্য বিন্দু খুঁজে পাওয়া যা বর্তমান মার্জিন, ক্ষমতা পর্যাপ্ততা, কাজের সময়, পরিমাপের নির্ভুলতা এবং বহনযোগ্যতার মধ্যে নির্দিষ্ট পরীক্ষার কাজের সাথে মেলে।
