উচ্চ-ভোল্টেজ পাওয়ার ক্যাবলের প্রতিরোধমূলক পরীক্ষায়, ক্রস-লিঙ্কড পলিথিন (এক্সএলপিই) তারের এসি প্রতিরোধী ভোল্টেজ পরীক্ষা পাওয়ার গ্রিডের নিরাপদ অপারেশন নিশ্চিত করার একটি মূল লিঙ্ক। পাওয়ার সিস্টেমে ভোল্টেজের স্তরের ক্রমাগত উন্নতির সাথে, কীভাবে বৈজ্ঞানিকভাবে এবং সঠিকভাবে নির্বাচন করা যায়এসি রেজোন্যান্স টেস্টিং সিস্টেমঅনেক পাওয়ার ইঞ্জিনিয়ারিং ইউনিটের মনোযোগের কেন্দ্রবিন্দু হয়ে উঠেছে। উহান UHV পাওয়ার টেকনোলজি কোং, লিমিটেড (এরপরে "উহান UHV" হিসাবে উল্লেখ করা হয়েছে), উচ্চ-ভোল্টেজ বৈদ্যুতিক পরিমাপ শিল্পে 22 বছর ধরে একটি নেতৃস্থানীয় উদ্যোগ হিসাবে, বছরের বাস্তব অভিজ্ঞতার ভিত্তিতে XLPE তারের অনুরণন পরীক্ষার সিস্টেম নির্বাচনের জন্য একটি পদ্ধতিগত সমাধান প্রদান করেছে৷
কেন XLPE তারগুলিকে AC অনুরণন পরীক্ষার মধ্য দিয়ে যেতে হবে
XLPE তারের প্রধান নিরোধক উপাদানের বিশেষ বৈদ্যুতিক বৈশিষ্ট্য রয়েছে। শিল্প বিশেষজ্ঞরা উল্লেখ করেছেন যে ডিসি উচ্চ ভোল্টেজ এক্সএলপিই তারের প্রধান নিরোধক পরীক্ষার জন্য ব্যবহার করা যাবে না কারণ ডিসি বৈদ্যুতিক ক্ষেত্র পলিথিন উপাদানের ভিতরে স্থান চার্জ গঠনের কারণ হতে পারে, যা বিপরীত চাপের শিকার হলে নিরোধক ভাঙ্গনের কারণ হতে পারে। আন্তর্জাতিক মান স্পষ্টভাবে বিশুদ্ধ ডিসি পরীক্ষা সীমাবদ্ধ করেছে। অতএব, AC সহ্য ভোল্টেজ পরীক্ষার জন্য একটি পরিবর্তনশীল ফ্রিকোয়েন্সি সিরিজ রেজোন্যান্ট ডিভাইস ব্যবহার করা XLPE তারের নিরোধক পরীক্ষার জন্য আদর্শ পদ্ধতি হয়ে উঠেছে।
নির্বাচনের ধাপ 1: পরীক্ষিত তারের মূল পরামিতিগুলি স্পষ্ট করুন
উহান ইউএইচভি প্রযুক্তি দল জোর দেয় যে নির্বাচনের প্রাথমিক কাজটি পরীক্ষা করা তারের ভোল্টেজ স্তর, দৈর্ঘ্য এবং ক্রস-বিভাগীয় এলাকা সঠিকভাবে প্রাপ্ত করা। তারের বিভিন্ন স্পেসিফিকেশনের ক্যাপাসিট্যান্সে উল্লেখযোগ্য পার্থক্য রয়েছে - উদাহরণস্বরূপ, 10kV ক্রস-লিঙ্কড তারের ক্যাপাসিট্যান্স প্রায় 0.1~0.4 μF প্রতি কিলোমিটার, এবং দৈর্ঘ্য যত বেশি হবে, মোট বৈদ্যুতিক ক্ষমতা তত বেশি হবে। তারের ক্যাপ্যাসিট্যান্স মান সরাসরি প্রয়োজনীয় অনুরণন শক্তি সরবরাহের আউটপুট ক্ষমতা নির্ধারণ করে।
নির্বাচন করার আগে, পরীক্ষার নমুনার ভোল্টেজ স্তর, দৈর্ঘ্য, ক্রস-বিভাগীয় এলাকা বা নেমপ্লেট পরামিতি প্রদান করা প্রয়োজন। 'একটি ছোট ঘোড়া একটি বড় গাড়ি টানছে' বা 'একটি বড় কামান মশাকে আঘাত করছে' এর মতো পরিস্থিতি এড়াতে প্রযুক্তিবিদরা এর ভিত্তিতে প্রয়োজনীয় অনুরণন ফ্রিকোয়েন্সি এবং চুল্লি কনফিগারেশন সঠিকভাবে গণনা করতে পারেন। "উহান ইউএইচভি নির্বাচন গাইড ব্যবহারকারীদের এইভাবে মনে করিয়ে দেয়।
নির্বাচনের ধাপ 2: ডিভাইসের ক্ষমতার সাথে ভোল্টেজের স্তরের সাথে মিল করুন
নির্বাচনের মূল নীতিগুলির মধ্যে একটি হল আমাদের ইউনিটের এখতিয়ারের অধীনে থাকা সরঞ্জামগুলির সর্বোচ্চ ভোল্টেজ স্তরের উপর ভিত্তি করে পরীক্ষার সিস্টেমের পরিসর বেছে নেওয়া। একটি 10kV ডিস্ট্রিবিউশন নেটওয়ার্ক এবং একটি 110kV সাবস্টেশনের জন্য প্রয়োজনীয় স্পেসিফিকেশন সম্পূর্ণ আলাদা। উহান UHV-এর সিরিজ রেজোন্যান্ট ডিভাইসটি 25kV থেকে 800kV পর্যন্ত রেটেড ভোল্টেজ পরিসীমা কভার করে, এবং রেট করা ক্ষমতা 75kVA থেকে 10000kVA এবং তার উপরে কাস্টমাইজ করা যেতে পারে, যা ডিস্ট্রিবিউশন ক্যাবল থেকে আল্ট্রা-হাই ভোল্টেজ ক্যাবল পর্যন্ত বিভিন্ন পরীক্ষার প্রয়োজন মেটাতে পারে।
নির্বাচনের ধাপ 3: চুল্লি কনফিগারেশন পরিকল্পনা নির্ধারণ করুন

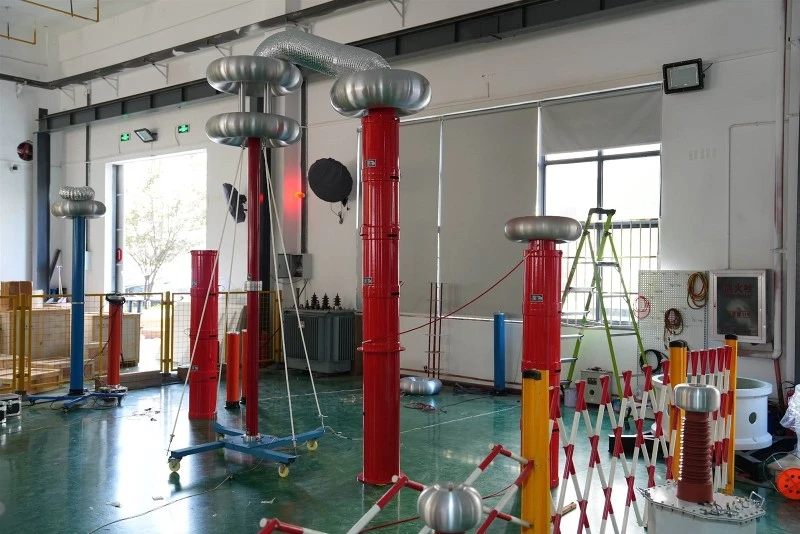

রিঅ্যাক্টরগুলির কনফিগারেশন হল অনুরণন সিস্টেম নির্বাচনের সবচেয়ে প্রযুক্তিগতভাবে চাহিদাপূর্ণ পদক্ষেপ। তারের দৈর্ঘ্যের উপর ভিত্তি করে চুল্লিগুলির সিরিজ সমান্তরাল মোড বেছে নেওয়া অত্যন্ত গুরুত্বপূর্ণ - উদাহরণস্বরূপ, 10 কিলোমিটারের বেশি দীর্ঘ তারের পরীক্ষা করার জন্য সাধারণত সমান্তরালে একাধিক চুল্লি ব্যবহার করতে হয়। উহান UHV-এর সিরিজ রেজোন্যান্ট ডিভাইসটি মডুলার ডিজাইন গ্রহণ করে, হালকা ওজনের এবং সাইটে একত্র করা সহজ।
পরীক্ষার ফ্রিকোয়েন্সি পরিসীমাও মনোযোগ প্রয়োজন। উহান UHV-এর জন্য ফ্রিকোয়েন্সি কনভার্সন রেজোন্যান্স টেস্ট ডিভাইসের আউটপুট ফ্রিকোয়েন্সি রেঞ্জ 30-300Hz, যা বিভিন্ন পাওয়ার সরঞ্জামের পরীক্ষার ফ্রিকোয়েন্সি প্রয়োজনীয়তা পূরণ করতে পারে। এর রেজোন্যান্স ভোল্টেজ ওয়েভফর্ম হল একটি সাইন ওয়েভ যার তরঙ্গরূপ বিকৃতির হার 1.0% এর কম, যা কার্যকরভাবে হারমোনিক শিখরগুলিকে পরীক্ষার নমুনার মিথ্যা ভাঙ্গন থেকে প্রতিরোধ করতে পারে।
নির্বাচনের ধাপ 4: সিস্টেমের কর্মক্ষমতা এবং সুরক্ষা ফাংশনগুলিতে ফোকাস করুন
একটি উচ্চ মানেরএসি রেজোন্যান্স টেস্টিং সিস্টেমব্যাপক সুরক্ষা ফাংশন থাকা উচিত। উহান ইউএইচভির পণ্যগুলি উন্নত ডিএসপি প্ল্যাটফর্ম প্রযুক্তি গ্রহণ করে, যার সুরক্ষা ফাংশন যেমন ওভারভোল্টেজ, ওভারকারেন্ট, জিরো স্টার্ট এবং সিস্টেম ডিটুনিং (ফ্ল্যাশওভার) রয়েছে। পরীক্ষার নমুনার নিরোধকের দুর্বল বিন্দুটি ভেঙে গেলে, সার্কিট কারেন্ট দ্রুত হ্রাস পায়, এবং ফল্ট পয়েন্টটি পোড়ানোর জন্য কোনও বড় শর্ট-সার্কিট কারেন্ট থাকবে না এবং পরীক্ষার নমুনা এবং সরঞ্জামগুলিকে কার্যকরভাবে রক্ষা করার জন্য কোনও ওভারভোল্টেজ পুনরুদ্ধারের ঘটনা নেই।
এছাড়াও, সিস্টেমের বুদ্ধিমত্তার স্তর সরাসরি পরীক্ষার দক্ষতাকে প্রভাবিত করে। উহান UHV এর অনুরণন সিস্টেম স্বয়ংক্রিয়ভাবে অনুরণন পয়েন্ট স্ক্যান করতে পারে, এবং সরঞ্জামগুলি স্বয়ংক্রিয় টিউনিং, ত্রুটি নির্ণয় এবং দূরবর্তী পর্যবেক্ষণ ফাংশনগুলির সাথে সজ্জিত, অপারেশনের সুবিধা এবং নিরাপত্তা আরও উন্নত করে।
উহান ইউএইচভি জানিয়েছে যে কোম্পানি ব্যবহারকারীদের স্কিম ডিজাইন, পণ্য কাস্টমাইজেশন থেকে অপারেশন এবং রক্ষণাবেক্ষণ পরিষেবা পর্যন্ত একটি সম্পূর্ণ সিস্টেম সরবরাহ করতে পারে। সরঞ্জাম কেনার পরে, প্রস্তুতকারক বিস্তারিত অপারেশন প্রশিক্ষণ প্রদান করবে এবং একটি পেশাদার প্রযুক্তিগত দল দূরবর্তী বা অন-সাইট প্রযুক্তিগত সহায়তার প্রয়োজনে অবিলম্বে প্রতিক্রিয়া জানাতে পারে।
একটি উপযুক্ত নির্বাচনএসি রেজোন্যান্স টেস্টিং সিস্টেমXLPE তারের জন্য একাধিক কারণের ব্যাপক বিবেচনার প্রয়োজন। সঠিক নির্বাচন শুধুমাত্র পরীক্ষার নির্ভুলতা এবং নিরাপত্তা নিশ্চিত করতে পারে না, তবে সাইটের পরীক্ষার দক্ষতাকে ব্যাপকভাবে উন্নত করতে পারে, সরঞ্জাম সংগ্রহ এবং অপারেশন খরচ কমাতে পারে। উহান UHV তার সমৃদ্ধ পণ্য সিরিজ, কঠিন প্রযুক্তিগত সঞ্চয়, এবং নিখুঁত পরিষেবা ব্যবস্থা সহ শক্তি শিল্পের জন্য নির্ভরযোগ্য নির্বাচন গ্যারান্টি প্রদান করে।
