রিলে সুরক্ষা পরীক্ষকপাওয়ার সিস্টেমে গৌণ সরঞ্জামগুলির রক্ষণাবেক্ষণ এবং ক্রমাঙ্কনের একটি অপরিহার্য মূল হাতিয়ার। বাজারে বিভিন্ন ধরণের টেস্টিং ইন্সট্রুমেন্টের মুখোমুখি হয়ে, কীভাবে রিলে পরীক্ষা করা হচ্ছে তার উপর ভিত্তি করে একটি উপযুক্ত মডেল নির্বাচন করা প্রতিরক্ষামূলক ডিভাইসগুলির সঠিক অপারেশন এবং পাওয়ার গ্রিডের নিরাপদ এবং স্থিতিশীল অপারেশন নিশ্চিত করার জন্য একটি গুরুত্বপূর্ণ পদক্ষেপ।
রিলেগুলি পাওয়ার সিস্টেম সুরক্ষার জন্য "প্রতিরক্ষার প্রথম লাইন"। তাদের কাজের নীতি এবং প্রযুক্তিগত প্রজন্ম অনুসারে, তাদের সাধারণত চারটি বিভাগে বিভক্ত করা যেতে পারে: ইলেক্ট্রোম্যাগনেটিক রিলে, স্ট্যাটিক রিলে, মাইক্রোকম্পিউটার সুরক্ষা ডিভাইস এবং বুদ্ধিমান সাবস্টেশনের জন্য অপটিক্যাল ডিজিটাল সুরক্ষা ডিভাইস। বিভিন্ন ধরণের রিলেগুলির আউটপুট ক্ষমতা, নির্ভুলতার প্রয়োজনীয়তা এবং পরীক্ষকের যোগাযোগ প্রোটোকল সমর্থনের উপর তাদের নিজস্ব জোর রয়েছে। এই নিবন্ধটি টাইপ অনুসারে রিলে নির্বাচন করার জন্য প্রাথমিক ধারণাগুলির রূপরেখার জন্য উহান UHV পাওয়ার টেকনোলজি কোং লিমিটেডের পণ্য সিস্টেমকে একত্রিত করেছে।
ইলেক্ট্রোম্যাগনেটিক রিলে: উচ্চ বর্তমান আউটপুট মূল
ইলেক্ট্রোম্যাগনেটিক রিলে একটি বলিষ্ঠ কাঠামো এবং তুলনামূলকভাবে সহজ অপারেটিং নীতি সহ প্রাথমিক সুরক্ষা উপাদানগুলির অন্তর্গত। যাইহোক, তাদের বর্তমান কয়েলের একটি উচ্চ লোড প্রতিবন্ধকতা রয়েছে, যা পরীক্ষার সময় পরীক্ষকের বর্তমান আউটপুট ক্ষমতার উপর উচ্চ চাহিদা রাখে। পরীক্ষকের আউটপুট শক্তি অপর্যাপ্ত হলে, এটি নির্ভরযোগ্যভাবে পরিচালনা করার জন্য রিলে চালাতে সক্ষম হবে না, ফলে পরীক্ষার ফলাফল বিকৃত হবে। অতএব, ইলেক্ট্রোম্যাগনেটিক রিলে পরীক্ষার জন্য, পর্যাপ্ত উচ্চ লোড ড্রাইভিং ক্ষমতা রয়েছে তা নিশ্চিত করার জন্য পরীক্ষকের বর্তমান আউটপুট ক্ষমতা এবং ভোল্ট অ্যাম্পিয়ার ক্ষমতাকে অগ্রাধিকার দেওয়া উচিত।
UHV-702মাইক্রোকম্পিউটার রিলে সুরক্ষা পরীক্ষকউহানের জন্য UHV এই বিষয়ে অসামান্য কর্মক্ষমতা দেখিয়েছে। ডিভাইসটি DSP+FPGA-এর একটি ডুয়াল চিপ আর্কিটেকচার গ্রহণ করে, যার সর্বোচ্চ AC কারেন্ট 40A (একক-ফেজ) এবং তিনটি সমান্তরালে সংযুক্ত হলে সর্বাধিক 120A। বর্তমান নির্ভুলতা ± 0.05%, এবং ফেজ ত্রুটি 0.3 ডিগ্রীর কম বা সমান, যা বিভিন্ন ইলেক্ট্রোম্যাগনেটিক সুরক্ষা ডিভাইসের যাচাইকরণের প্রয়োজনীয়তা পূরণ করতে পারে। যে ব্যবহারকারীদের পুরানো ইলেক্ট্রোম্যাগনেটিক রিলে এবং আধুনিক মাইক্রোকম্পিউটার সুরক্ষা ডিভাইস উভয়েরই ভারসাম্য বজায় রাখতে হবে তাদের জন্য, UHV-702 এর বিস্তৃত আউটপুট পরিসর একাধিক প্রজন্মের সরঞ্জামগুলির পরীক্ষার প্রয়োজনগুলিকে কভার করতে পারে, সরঞ্জাম প্রতিস্থাপনের কারণে বারবার সংগ্রহ এড়াতে পারে৷
স্ট্যাটিক রিলে: নির্ভুলতা এবং ফেজ নিয়ন্ত্রণ মূল
স্ট্যাটিক রিলে সুরক্ষা লজিক সার্কিট গঠন করতে অর্ধপরিবাহী উপাদান ব্যবহার করে। ইলেক্ট্রোম্যাগনেটিক রিলেগুলির তুলনায়, তাদের দ্রুত অপারেটিং গতি এবং কম শক্তি খরচ আছে, কিন্তু পরীক্ষকের কাছ থেকে উচ্চতর আউটপুট নির্ভুলতা এবং ফেজ নিয়ন্ত্রণ ক্ষমতা প্রয়োজন। স্ট্যাটিক রিলেগুলির দিকনির্দেশক এবং প্রতিবন্ধক উপাদানগুলির অপারেটিং বৈশিষ্ট্যগুলি যাচাই করার জন্য সুনির্দিষ্ট ফেজ কোণ নিয়ন্ত্রণের প্রয়োজন, এবং পরীক্ষকের ফেজ সামঞ্জস্য নির্ভুলতা সরাসরি পরীক্ষার ফলাফলের নির্ভরযোগ্যতা নির্ধারণ করে।

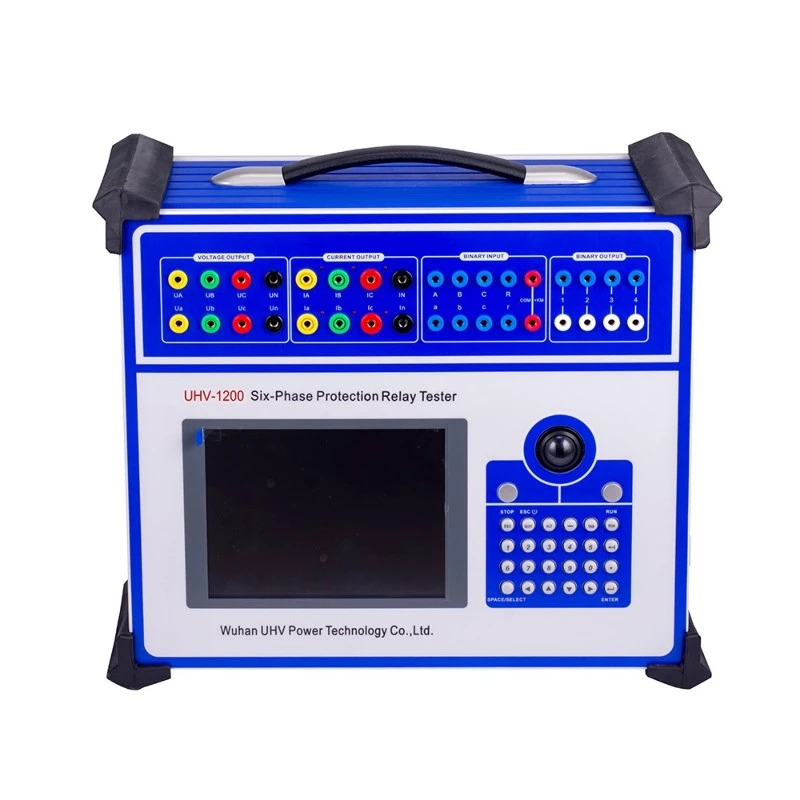

UHV-1200রিলে সুরক্ষা পরীক্ষকউহানের জন্য UHV একটি 0.1mA স্তরের মাইক্রো কারেন্ট আউটপুট ক্ষমতা দ্বারা চিহ্নিত করা হয় এবং নতুন শক্তি গ্রিড সংযোগ এবং শক্তি সঞ্চয়ের ব্যবস্থার মতো সূক্ষ্ম বর্তমান নিয়ন্ত্রণের প্রয়োজন হয় এমন পরিস্থিতিতে চমৎকারভাবে কাজ করে। স্ট্যাটিক রিলেতে উচ্চ সংবেদনশীলতার সাথে বর্তমান উপাদানগুলি পরীক্ষা করার জন্য এই ক্ষমতাটির ব্যবহারিক তাত্পর্য রয়েছে।
মাইক্রোকম্পিউটার ভিত্তিক সুরক্ষা ডিভাইস: সফ্টওয়্যার কার্যকারিতা এবং যোগাযোগ ক্ষমতা পরীক্ষার গভীরতা নির্ধারণ করে
মাইক্রোকম্পিউটার ভিত্তিক সুরক্ষা ডিভাইসগুলি বর্তমান সাবস্টেশনগুলিতে মূলধারার কনফিগারেশন, এবং তাদের সুরক্ষা যুক্তি সফ্টওয়্যার অ্যালগরিদম দ্বারা প্রয়োগ করা হয়। পরীক্ষককে শুধুমাত্র উচ্চ-নির্ভুল এনালগ আউটপুট প্রদান করতে হবে না, কিন্তু সুরক্ষা ডিভাইসের সাথে ডিজিটালভাবে যোগাযোগ করার ক্ষমতাও থাকতে হবে। প্রচলিত লাইন ওভারকারেন্ট সুরক্ষা, ট্রান্সফরমার ডিফারেনশিয়াল সুরক্ষা ইত্যাদির জন্য, পরীক্ষককে একই সাথে তিন-ফেজ কারেন্ট এবং ভোল্টেজ আউটপুট করার ক্ষমতা থাকতে হবে; উচ্চ-ফ্রিকোয়েন্সি চ্যানেল এবং ফাইবার অপটিক অনুদৈর্ঘ্য সুরক্ষা জড়িত জটিল মাইক্রোকম্পিউটার লাইন সুরক্ষার জন্য, পরীক্ষকের উন্নত ফাংশন যেমন ডবল-পার্শ্বযুক্ত পাওয়ার সাপ্লাই, সিস্টেম দোলন এবং ডিজিটাল বার্তা প্রেরণ এবং অভ্যর্থনা অনুকরণ করা প্রয়োজন।
চ্যানেল কনফিগারেশনের পরিপ্রেক্ষিতে, থ্রি-ফেজ/ফোর ফেজ পরীক্ষক (4 ভোল্টেজ+3 কারেন্ট) হল প্রথাগত স্ট্যান্ডার্ড সরঞ্জাম, যা লাইন সুরক্ষা এবং ট্রান্সফরমার ব্যাকআপ সুরক্ষার মতো বেশিরভাগ রুটিন পরীক্ষার প্রয়োজনীয়তা পূরণ করতে পারে; ছয় ফেজ পরীক্ষক (6 ভোল্টেজ+6 কারেন্ট) জটিল পরিস্থিতিতে যেমন ট্রান্সফরমার ডিফারেনশিয়াল সুরক্ষা এবং ব্যাকআপ স্বয়ংক্রিয় সুইচিং ডিভাইসগুলির জন্য উপযুক্ত। পরীক্ষার সময় লাইনটি বিপরীত করার দরকার নেই এবং দক্ষতা উল্লেখযোগ্যভাবে উন্নত হয়েছে।
দছয় ফেজ মাইক্রোকম্পিউটার রিলে সুরক্ষা পরীক্ষকউহানের জন্য UHV ছয় ফেজ ভোল্টেজ এবং ছয় ফেজ কারেন্টের আউটপুট ক্ষমতা সহ একাধিক সার্কিট ফল্ট একই সাথে অনুকরণ করতে পারে। এর মূল অংশটি ডিএসপি ডিজিটাল সিগন্যাল প্রসেসর এবং মডুলার লিনিয়ার পাওয়ার এম্প্লিফায়ারে রয়েছে, যা 1200Hz উচ্চ-ফ্রিকোয়েন্সি প্রতিক্রিয়া এবং 0.2ms স্তরের তাত্ক্ষণিক ফল্ট সিমুলেশন অর্জন করে। নতুন এনার্জি স্টেশনগুলির ডিবাগিংয়ের ক্ষেত্রে, সরঞ্জামগুলির স্টেট সিকোয়েন্স টেস্টিং ফাংশন একটি যৌগিক ত্রুটির দৃশ্যকল্প তৈরি করতে পারে যার মধ্যে রয়েছে ফ্রিকোয়েন্সি ওঠানামা, পাওয়ার রিভার্সাল এবং সুরেলা সুপারপজিশন। উদাহরণস্বরূপ, একটি ফটোভোলটাইক পাওয়ার স্টেশনে একটি 35kV লাইন ফল্ট অনুকরণ করার সময়, এটি প্রতিসম শর্ট-সার্কিট কারেন্ট, দ্বিতীয় হারমোনিকযুক্ত অ্যাটেন্যুয়েশন কারেন্ট এবং ক্রমানুসারে পুনরায় বন্ধ হওয়া ট্রিগার করতে পারে। সম্পূর্ণ প্রক্রিয়া স্বয়ংক্রিয়ভাবে সুরক্ষা কর্ম সময় রেকর্ড করে, এবং ত্রুটি 1ms মধ্যে নিয়ন্ত্রিত হয়.
অপটিক্যাল ডিজিটাল সুরক্ষা ডিভাইস: প্রোটোকল সামঞ্জস্য এবং সিঙ্ক্রোনাইজেশন নির্ভুলতা কঠিন থ্রেশহোল্ড
বুদ্ধিমান সাবস্টেশনটি IEC 61850 স্ট্যান্ডার্ড গ্রহণ করে এবং সুরক্ষা ডিভাইসটি ফাইবার অপটিক ইথারনেটের মাধ্যমে স্যাম্পলিং মান (SV) এবং GOOSE বার্তা গ্রহণ করে। ঐতিহ্যগত এনালগ পরীক্ষক সরাসরি সংযুক্ত করা যাবে না. এই ধরনের সরঞ্জাম পরীক্ষার জন্য, একটি অপটিক্যাল ডিজিটাল রিলে সুরক্ষা পরীক্ষক ব্যবহার করা প্রয়োজন। যে পরিস্থিতিতে সুবিধাজনক অন-সাইট পরীক্ষার প্রয়োজন, একটি হ্যান্ডহেল্ড অপটিক্যাল ডিজিটাল রিলে সুরক্ষা পরীক্ষক একটি ব্যবহারিক পছন্দ। যদি এটি 110kV এবং তার উপরে ভোল্টেজ স্তর সহ বুদ্ধিমান সাবস্টেশনগুলির ব্যাপক পরীক্ষার জন্য ব্যবহৃত হয় তবে বুদ্ধিমান সাবস্টেশন অপটিক্যাল ডিজিটাল পরীক্ষক আরও উপযুক্ত।
নির্বাচন করার সময় দুটি মাত্রা বিবেচনা করতে হবে
রিলে প্রকার অনুযায়ী মূল ফাংশন মেলানোর পাশাপাশি, ভোল্টেজ লেভেল এবং পোর্টেবিলিটিও ব্যবহারিক বিষয় যা নির্বাচনের ক্ষেত্রে ভারসাম্য বজায় রাখতে হবে। ভোল্টেজ স্তরের পরিপ্রেক্ষিতে, একক-ফেজ বা হ্যান্ডহেল্ড পরীক্ষক 10kV এবং নীচের বিতরণ নেটওয়ার্কগুলির জন্য ব্যবহার করা যেতে পারে এবং 110kV এবং তার উপরে সিস্টেমগুলির জন্য 0.2 স্তরের নির্ভুলতা সরঞ্জামগুলি সুপারিশ করা হয়। বুদ্ধিমান স্টেশন এবং অতি-উচ্চ ভোল্টেজ প্রকল্পগুলির জন্য এমন মডেল প্রয়োজন যা জটিল ফল্ট সিমুলেশন সমর্থন করে। বহনযোগ্যতার পরিপ্রেক্ষিতে, সাইটে ব্যবহৃত সরঞ্জামগুলির হালকা ওজনের এবং বলিষ্ঠ বৈশিষ্ট্য থাকা উচিত, যখন স্থির ব্যবহারের জন্য পরীক্ষাগারে ব্যবহৃত সরঞ্জামগুলি স্কেলেবিলিটি এবং স্থায়িত্বকে অগ্রাধিকার দিতে পারে।
ইলেক্ট্রোম্যাগনেটিক থেকে অপটিক্যাল ডিজিটাল পর্যন্ত, রিলে প্রযুক্তিতে প্রতিটি প্রজন্মের রূপান্তর পরীক্ষা যন্ত্রের জন্য নতুন প্রয়োজনীয়তা সামনে রেখেছে। নির্বাচনের মূল যুক্তি হল সর্বদা "পরীক্ষিত বস্তুর উপর ভিত্তি করে পরীক্ষার পরিকল্পনা নির্ধারণ করা" - রিলে প্রকার, সুরক্ষা ফাংশন, যোগাযোগ প্রোটোকল এবং ভোল্টেজ স্তর স্পষ্ট করা, এবং তারপর সেই অনুযায়ী আউটপুট ক্ষমতা, চ্যানেল কনফিগারেশন এবং পরীক্ষকের সফ্টওয়্যার ফাংশনের সাথে মেলে, যাতে সরঞ্জামগুলির বিনিয়োগের যুক্তিসঙ্গত কনফিগারেশন অর্জনের সময় পরীক্ষার গুণমান নিশ্চিত করা যায়৷
