আংশিক স্রাব উচ্চ-ভোল্টেজ বৈদ্যুতিক সরঞ্জামগুলিতে নিরোধক অবক্ষয়ের একটি "প্রাথমিক সংকেত", তবে এটি যে সংকেত তৈরি করে তা অত্যন্ত দুর্বল এবং এর একটি বিস্তৃত ফ্রিকোয়েন্সি ব্যান্ড রয়েছে - এটি বেশ কয়েকটি কিলোহার্টজ থেকে বেশ কয়েকটি গিগাহার্টজ পর্যন্ত প্রসারিত। ফ্রিকোয়েন্সি পরিসীমা সঠিকভাবে নির্বাচিত না হলে, হয় সত্যিকারের স্রাব সংকেত মিস করা হবে, অথবা অন-সাইট যোগাযোগের হস্তক্ষেপ এবং ফ্রিকোয়েন্সি রূপান্তরকারী শব্দ আংশিক স্রাব হিসাবে রিপোর্ট করা হবে। উহান ইউএইচভি পাওয়ার টেকনোলজি কোং লিমিটেডের প্রযুক্তিগত দল উল্লেখ করেছে যে ফ্রিকোয়েন্সি পরিসরের নির্বাচন মূলত "সংবেদনশীলতা" এবং "অ্যান্টি-হস্তক্ষেপ ক্ষমতা" এর মধ্যে একটি ভারসাম্য বিন্দু এবং এই ভারসাম্য বিন্দুটি পরীক্ষিত সরঞ্জামের প্রকার এবং সাইটের ইলেক্ট্রোম্যাগনেটিক পরিবেশের উপর নির্ভর করে।
পাঁচটি মূলধারার ফ্রিকোয়েন্সি ব্যান্ড, প্রত্যেকটির নিজস্ব "যুদ্ধক্ষেত্র" রয়েছে
বর্তমানে, শিল্পে মূলধারার আংশিক স্রাব সনাক্তকরণ ফ্রিকোয়েন্সি ব্যান্ডগুলিকে মোটামুটিভাবে পাঁচটি বিভাগে বিভক্ত করা হয়েছে, প্রতিটিতে স্পষ্ট প্রযোজ্য সীমানা রয়েছে৷
নিম্ন ফ্রিকোয়েন্সি পরিসীমা (10kHz~1MHz) হল প্রথাগত পালস বর্তমান পদ্ধতি। এই পদ্ধতিটি IEC 60270 এবং GB/T 7354-2018-এর মতো মান দ্বারা অনুমোদিত। এটি সরাসরি কাপলিং ক্যাপাসিটরের মাধ্যমে স্রাব ডালের চার্জ পরিমাপ করে এবং পিকোকু (পিসি) ইউনিটে পরিমাণগত ফলাফল প্রদান করতে পারে।
উচ্চ-ফ্রিকোয়েন্সি কারেন্ট পদ্ধতি (HFCT, 3MHz~30MHz) মাত্রার ক্রম অনুসারে ফ্রিকোয়েন্সি উইন্ডো বাড়ায়। গ্রাউন্ডিং সার্কিটে ডিসচার্জ পালস দ্বারা প্ররোচিত উচ্চ-ফ্রিকোয়েন্সি কারেন্টের সাথে মিলিত, ডিভাইসের গ্রাউন্ডিং ওয়্যার বা ক্যাবল শিল্ডিং লেয়ারে সেন্সরটি আটকানো থাকে। এই ফ্রিকোয়েন্সি ব্যান্ডটি পাওয়ার ফ্রিকোয়েন্সি শব্দ এবং সবচেয়ে কম ফ্রিকোয়েন্সি হস্তক্ষেপ এড়ায়, যখন স্রাব ডালের শক্তি এখনও এই সীমার মধ্যে যথেষ্ট। শিল্প প্রযুক্তিগত তথ্য অনুসারে, ক্রস-লিঙ্কযুক্ত পলিথিন কেবলগুলিতে উচ্চ-ফ্রিকোয়েন্সি বর্তমান পদ্ধতির সংকেত ক্ষয় শুধুমাত্র 0.5dB/100m, যা দীর্ঘ-দূরত্বের তারের অংশগুলি সনাক্ত করতে সহায়তা করতে পারে। HFCT হল তারের, ট্রান্সফরমার এবং চুল্লির মতো সরঞ্জামগুলির লাইভ পরিদর্শন এবং অনলাইন পর্যবেক্ষণের প্রধান পদ্ধতি।
ক্ষণস্থায়ী আর্থ ভোল্টেজ পদ্ধতি (TEV, 3MHz-80MHz) ধাতব ঘেরা সরঞ্জামগুলির জন্য ডিজাইন করা হয়েছে। যখন সুইচগিয়ারের ভিতরে স্রাব ঘটে, তখন দ্রুত কারেন্ট ডালগুলি ক্যাবিনেটের সিম, ফ্ল্যাঞ্জ এবং গ্রাউন্ডিং সংযোগগুলিতে ক্ষণস্থায়ী সম্ভাব্য পরিবর্তন ঘটায়। TEV সেন্সর ক্যাবিনেটের পৃষ্ঠে এই সংকেত ক্যাপচার করতে পারে। এর বৈশিষ্ট্য বৈদ্যুতিক সংযোগ, সহজ অপারেশন, এবং সুইচগিয়ার দ্রুত পরিদর্শনের জন্য উপযুক্ত জন্য কোন প্রয়োজন নেই. যাইহোক, TEV সংকেত শক্তি ব্যাপকভাবে ক্যাবিনেটের গঠন এবং সেন্সর কাপলিং স্ট্যাটাস দ্বারা প্রভাবিত হয় এবং অনুভূমিকভাবে বিভিন্ন ক্যাবিনেটের রিডিংগুলি সরাসরি তুলনা করা উপযুক্ত নয়।
অতি-উচ্চ ফ্রিকোয়েন্সি পদ্ধতি (UHF, 300MHz~3GHz) বর্তমানে সবচেয়ে শক্তিশালী অ্যান্টি-হস্তক্ষেপ সমাধান। স্রাব নাড়ির উত্থানের সময় অত্যন্ত সংক্ষিপ্ত, এবং সংশ্লিষ্ট বর্ণালী শক্তি এখনও অতি-উচ্চ ফ্রিকোয়েন্সি ব্যান্ডে কেন্দ্রীভূত। UHF ফ্রিকোয়েন্সি ব্যান্ডটি পাওয়ার ফ্রিকোয়েন্সি, রেডিও সম্প্রচার এবং বেশিরভাগ শিল্প শব্দ থেকে অনেক দূরে, অত্যন্ত উচ্চ সংকেত-থেকে-শব্দ অনুপাত সহ, এবং অত্যন্ত দুর্বল স্রাব সংকেত ক্যাপচার করতে পারে। GIS সরঞ্জাম হল UHF-এর প্রধান যুদ্ধক্ষেত্র - সমাক্ষীয় ধাতব গহ্বর নিজেই একটি প্রাকৃতিক ইলেক্ট্রোম্যাগনেটিক ওয়েভগাইড, যেখানে UHF সংকেতগুলি ন্যূনতম ক্ষয় সহ প্রচার করে এবং কেসিং বাহ্যিক হস্তক্ষেপকেও রক্ষা করতে পারে। তেল নিমজ্জিত ট্রান্সফরমারের অভ্যন্তরীণ স্রাব সনাক্তকরণ UHF এর ক্ষেত্রেও প্রযোজ্য। যাইহোক, এটি লক্ষ করা উচিত যে UHF বেশিরভাগ আপেক্ষিক প্রশস্ততা প্রদান করে এবং পিসি স্তরে পরিমাণগত ফলাফল পেতে, ক্রমাঙ্কন এখনও স্ট্যান্ডার্ড পালস বর্তমান পদ্ধতির সাথে একত্রে করা দরকার।
অতিস্বনক পদ্ধতি (AE, 20kHz~300kHz) আরেকটি পথ নেয় - বৈদ্যুতিক সংকেতের পরিবর্তে শব্দ তরঙ্গ পরিমাপ করা। স্রাব দ্বারা উত্পন্ন যান্ত্রিক কম্পন তরঙ্গগুলি পাইজোইলেকট্রিক সেন্সর দ্বারা সরঞ্জামের পৃষ্ঠে গৃহীত হয় এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ দ্বারা সম্পূর্ণরূপে প্রভাবিত হয় না। সুইচগিয়ার এবং জিআইএস-এর সারফেস ডিসচার্জ পজিশনিং, ট্রান্সফরমার বুশিং-এ অস্বাভাবিক শব্দ উৎসের তদন্ত এবং অতিস্বনক তরঙ্গ সবই কার্যকরী টুল। এর দুর্বলতা হল ডিভাইসের অভ্যন্তরে সংকেত প্রচারের টেনশন তুলনামূলকভাবে বড়, এবং গভীর অভ্যন্তরীণ স্রাবের প্রতি এর সংবেদনশীলতা UHF এর মতো ভালো নয়।
নির্বাচনের প্রথম ধাপ: প্রথমে সরঞ্জাম দেখুন, তারপর পরিবেশ দেখুন
একবার প্রতিটি ফ্রিকোয়েন্সি ব্যান্ডের প্রযুক্তিগত বৈশিষ্ট্যগুলি নির্ধারণ করা হলে, নির্বাচনের যুক্তি পরিষ্কার হয়ে যায়। আংশিক স্রাব সনাক্তকরণ সিস্টেম বিশ্লেষণ করার সময় উহান UHV প্রযুক্তিবিদরা বারবার একটি নীতির উপর জোর দেন: ফ্রিকোয়েন্সি প্রতিক্রিয়া পরিসর অবশ্যই পরীক্ষা করা সরঞ্জামগুলির সংকেত বৈশিষ্ট্যের সাথে মিলিত হতে হবে এবং ফ্রিকোয়েন্সি অমিলের কারণে সৃষ্ট ত্রুটিটি প্রায়শই যন্ত্রের নির্ভুলতার সমস্যার চেয়ে বেশি গুরুতর।
ব্যবহারিক স্তরে, অতিস্বনক অবস্থান যাচাইকরণের সাথে মিলিত GIS এবং ধাতব ঘেরা সুইচগিয়ারের অভ্যন্তরীণ স্রাব সনাক্তকরণের জন্য UHF হল পছন্দের পদ্ধতি; তারগুলি এবং ট্রান্সফরমার উইন্ডিংগুলির নিরোধক অবস্থার মূল্যায়ন এবং HFCT এর উচ্চ-ফ্রিকোয়েন্সি বর্তমান সংকেত গ্রাউন্ডিং সার্কিটে স্রাবের বৈশিষ্ট্যগুলিকে সর্বোত্তমভাবে প্রতিফলিত করতে পারে; সুইচগিয়ারের দৈনিক পরিদর্শনের জন্য TEV এবং অতিস্বনক তরঙ্গের সংমিশ্রণ সবচেয়ে কার্যকর। উভয়ই অ-আক্রমণকারী পরিদর্শন যা পাওয়ার বিভ্রাট বা সরঞ্জাম বিচ্ছিন্ন করার প্রয়োজন হয় না। যদি লক্ষ্য হল একটি পরিমাণগত পিসি মান যা IEC 60270 মান মেনে চলে, যেমন ফ্যাক্টরি টেস্টিং বা টাইপ টেস্টিং, তাহলে কম ফ্রিকোয়েন্সি পরিসরে স্ট্যান্ডার্ড পালস বর্তমান পদ্ধতিতে ফিরে আসা প্রয়োজন।
অন-সাইট ইলেক্ট্রোম্যাগনেটিক পরিবেশ আরেকটি নির্ধারক ফ্যাক্টর। সাবস্টেশন এবং ইন্ডাস্ট্রিয়াল প্ল্যান্টের মতো ঘন হস্তক্ষেপের উত্স সহ জায়গায়, কম ফ্রিকোয়েন্সি যন্ত্রগুলি ফ্রিকোয়েন্সি কনভার্টার, রেকটিফায়ার এবং যোগাযোগ বেস স্টেশনগুলির সংকেত দ্বারা সহজেই অভিভূত হয়।
সামঞ্জস্যযোগ্য ফ্রিকোয়েন্সি পরিসীমা: একটি অবমূল্যায়িত নির্বাচন সূচক

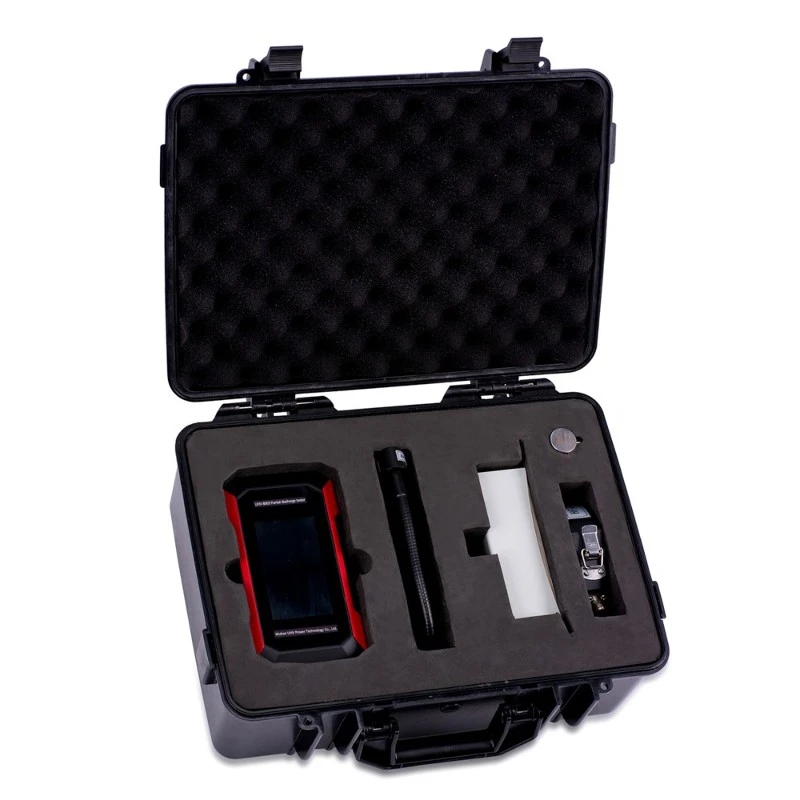

এটা কিছু পরিমাপ ফ্রিকোয়েন্সি লক্ষনীয় মূল্যআংশিক স্রাব পরীক্ষকএকটি নির্দিষ্ট মান নয়, তবে একটি নির্দিষ্ট পরিসরের মধ্যে সামঞ্জস্য করা যেতে পারে। ব্যবহারিক ব্যবহারে এই সামঞ্জস্যযোগ্য ডিজাইনের অনেক মূল্য রয়েছে - যখন সাইটে গুরুতর হস্তক্ষেপ হয়, তখন পাসব্যান্ডকে শক্ত করা যেতে পারে, উচ্চতর সংকেত-থেকে-শব্দ অনুপাতের বিনিময়ে কিছু সংকেত শক্তি উৎসর্গ করে; ন্যূনতম হস্তক্ষেপ সহ পরীক্ষাগার পরিবেশে, আরও সম্পূর্ণ স্রাব পালস তরঙ্গরূপ পেতে ব্যাপক ব্যান্ডউইথ ব্যবহার করা যেতে পারে।
নির্বাচন করার সময়, আপনি যদি শুধুমাত্র "ফ্রিকোয়েন্সি রেঞ্জ 10kHz~1MHz" এর সাধারণ প্যারামিটারটি দেখেন, তবে ফ্রিকোয়েন্সি সামঞ্জস্যযোগ্যতার দ্বারা আনা-সাইটে অভিযোজনযোগ্যতা উপেক্ষা করা সহজ। অপারেশন এবং রক্ষণাবেক্ষণ ইউনিটগুলির জন্য যেগুলিকে একাধিক পরিবেশের মধ্যে পরিবর্তন করতে হবে, সামঞ্জস্যযোগ্য ফ্রিকোয়েন্সি পরিসীমা "ওয়াইডব্যান্ড" এর চেয়ে বেশি ব্যবহারিক।
ফ্রিকোয়েন্সি পরিসীমা একটি নির্বাচন করার জন্য প্রথম প্রান্তিকআংশিক স্রাব পরীক্ষকএবং ধাপে ধাপে সবচেয়ে সহজ স্থান। সংবেদনশীলতা, চ্যানেল গণনা, বা বিশ্লেষণ কার্যকারিতা তুলনা করার জন্য এই পদক্ষেপটি এড়িয়ে যাওয়ার ফলে প্রায়শই সুন্দর প্যারামিটার সহ একটি ডিভাইস কেনা হয় কিন্তু বাস্তবে ব্যবহারযোগ্য নয়। প্রথমে, পরীক্ষা করা ডিভাইসটি কোন ফ্রিকোয়েন্সি ব্যান্ডে "কথা বলছে" তা নির্ধারণ করুন এবং তারপরে সেই ফ্রিকোয়েন্সি ব্যান্ডটি বুঝতে পারে এমন একটি যন্ত্র বেছে নিন। নির্বাচনের দিক ভুল হবে না।
