অতি-উচ্চ ভোল্টেজ ট্রান্সমিশন প্রকল্প, পাওয়ার গ্রিড সম্প্রসারণ এবং বৃহৎ আকারের সাবস্টেশন নির্মাণের ক্রমাগত প্রচারের সাথে, 500kV সাবস্টেশনগুলি বৈদ্যুতিক সরঞ্জামগুলির নিরোধক কর্মক্ষমতা, অপারেশনাল নির্ভরযোগ্যতা এবং রিলে সুরক্ষা ব্যবস্থাগুলির নিরাপত্তার জন্য উচ্চতর প্রয়োজনীয়তাগুলিকে সামনে রেখে দিয়েছে। সরঞ্জামের ভোল্টেজ স্তর, পরীক্ষার আইটেম এবং সাইটের অপারেটিং অবস্থার উপর ভিত্তি করে কীভাবে উপযুক্ত পরীক্ষার সরঞ্জাম নির্বাচন করা যায় তা পাওয়ার ইঞ্জিনিয়ারিং নির্মাণ, সরঞ্জাম হস্তান্তর গ্রহণযোগ্যতা এবং প্রতিদিনের অপারেশন এবং রক্ষণাবেক্ষণের একটি গুরুত্বপূর্ণ অংশ হয়ে উঠেছে।
উহান ইউএইচভি পাওয়ার টেকনোলজি কোং, লিমিটেড দীর্ঘকাল ধরে উচ্চ-ভোল্টেজ পাওয়ার টেস্টিং সরঞ্জামের গবেষণা এবং উন্নয়ন, উত্পাদন এবং বিক্রয়ের জন্য উত্সর্গীকৃত। আমাদের পণ্যগুলির মধ্যে রয়েছে সিরিজ রেজোন্যান্স টেস্টিং ডিভাইস, আংশিক ডিসচার্জ টেস্টিং সিস্টেম, ডিসি হাই-ভোল্টেজ জেনারেটর, ট্রান্সফরমার পরীক্ষক, সার্কিট ব্রেকার পরীক্ষক এবং রিলে সুরক্ষা পরীক্ষক, যা সাবস্টেশনগুলিতে বৈদ্যুতিক পরীক্ষার জন্য সরঞ্জাম নির্বাচনের রেফারেন্স প্রদান করতে পারে।
1, পরীক্ষার বস্তুর উপর ভিত্তি করে উপযুক্ত উচ্চ-ভোল্টেজ পরীক্ষার সরঞ্জাম নির্বাচন করুন
500kV সাবস্টেশনে বিভিন্ন যন্ত্রপাতি জড়িত যেমন প্রধান ট্রান্সফরমার, গ্যাস ইনসুলেটেড মেটাল এনক্লোজড সুইচগিয়ার (GIS), হাই-ভোল্টেজ সার্কিট ব্রেকার, বাসবার, লাইটনিং অ্যারেস্টার এবং পাওয়ার ক্যাবল। বিভিন্ন ডিভাইসের গঠন, নিরোধক ফর্ম এবং পরীক্ষার প্রয়োজনীয়তার মধ্যে পার্থক্য রয়েছে। অতএব, নির্বাচন করার সময়, পরীক্ষিত সরঞ্জাম এবং সংশ্লিষ্ট পরীক্ষার আইটেমগুলি প্রথমে পরিষ্কারভাবে সংজ্ঞায়িত করা উচিত।

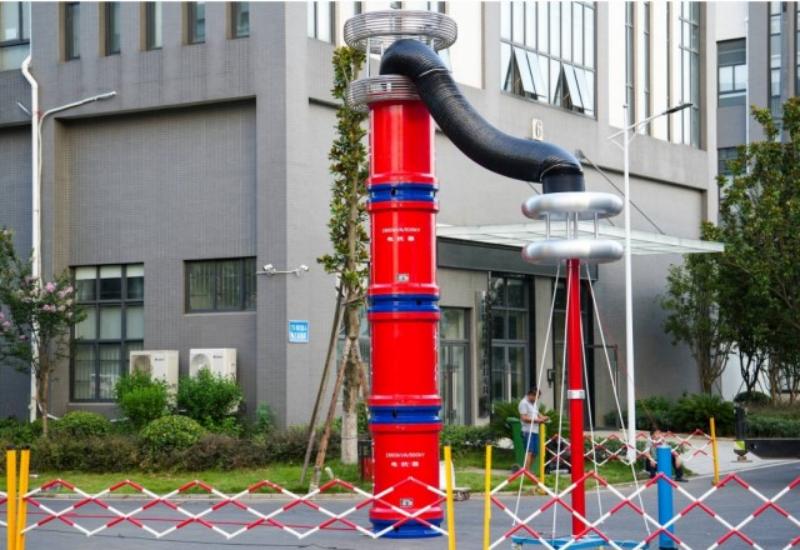

এসির জন্য জিআইএস, বাসবার, ট্রান্সফরমার এবং উচ্চ-ভোল্টেজ তারের ভোল্টেজ পরীক্ষার জন্য, ফ্রিকোয়েন্সি রূপান্তর সিরিজ অনুরণন পরীক্ষা ডিভাইসবিশেষ বিবেচনা করা যেতে পারে। এই ডিভাইসটি হস্তান্তর পরীক্ষা এবং বৃহৎ ক্ষমতা এবং উচ্চ-ভোল্টেজ ক্যাপাসিটিভ নমুনাগুলির প্রতিরোধমূলক পরীক্ষার জন্য উপযুক্ত, এবং নমুনার ক্যাপাসিট্যান্স এবং পরীক্ষার ভোল্টেজের প্রয়োজনীয়তা অনুসারে কনফিগার করা যেতে পারে। উহানের আল্ট্রা-হাই ভোল্টেজ সিরিজের রেজোন্যান্ট ডিভাইসটি একটি মডুলার কম্বিনেশন পদ্ধতি অবলম্বন করে, যার সুরক্ষা ফাংশন যেমন ওভারভোল্টেজ, ওভারকারেন্ট, জিরো পজিশন স্টার্টিং, ডিটিউনিং এবং ফ্ল্যাশওভার রয়েছে এবং বিভিন্ন উচ্চ-ভোল্টেজ বৈদ্যুতিক সরঞ্জামের ভোল্টেজ পরীক্ষা সহ্য করার জন্য এসি উপযুক্ত।
এটি লক্ষ করা উচিত যে 500kV হল সাবস্টেশনের ভোল্টেজ স্তর, যার অর্থ এই নয় যে সমস্ত পরীক্ষার সরঞ্জাম 500kV আউটপুট করতে হবে। প্রকৃত পরীক্ষার ভোল্টেজ রেট করা পরামিতি, নিরোধক স্তর, প্রযোজ্য মান এবং পরীক্ষিত সরঞ্জামগুলির নির্দিষ্ট পরীক্ষার আইটেমগুলির উপর ভিত্তি করে নির্ধারণ করা উচিত। রেট করা ভোল্টেজ, ক্ষমতা এবং সরঞ্জামের বর্তমান ক্ষমতাও প্রকৃত লোডের সাথে মেলে।
2, প্রধান ট্রান্সফরমার এবং প্রাথমিক সরঞ্জামের জন্য বিশেষ পরীক্ষার প্রয়োজনীয়তার দিকে মনোযোগ দিন
প্রধান ট্রান্সফরমার হল একটি 500kV সাবস্টেশনের অন্যতম প্রধান সরঞ্জাম এবং এর অপারেটিং অবস্থা সরাসরি সাবস্টেশনের পাওয়ার সাপ্লাই নির্ভরযোগ্যতাকে প্রভাবিত করে। সরঞ্জাম হস্তান্তর, রক্ষণাবেক্ষণ এবং প্রতিরোধমূলক পরীক্ষার প্রক্রিয়া চলাকালীন, রক্ষণাবেক্ষণের বিষয়বস্তু এবং পরীক্ষার পদ্ধতি অনুসারে সাধারণত ডিসি প্রতিরোধ, রূপান্তর অনুপাত, ঘূর্ণন বিকৃতি, অস্তরক ক্ষতি এবং নিরোধক কর্মক্ষমতা পরিদর্শন করা প্রয়োজন।
এই প্রয়োজনীয়তাগুলি পূরণ করার জন্য, ট্রান্সফরমারের মতো সরঞ্জামডিসি প্রতিরোধের পরীক্ষক, ট্রান্সফরমার অনুপাত পরীক্ষক, ট্রান্সফরমার উইন্ডিং বিকৃতি পরীক্ষক, এবং অস্তরক ক্ষতি পরীক্ষক কনফিগার করা যেতে পারে. তাদের মধ্যে, ডিসি প্রতিরোধের পরীক্ষক উইন্ডিং সংযোগ, পরিবাহী সার্কিট এবং ট্যাপ চেঞ্জারের বৈদ্যুতিক অবস্থা পরীক্ষা করতে ব্যবহার করা যেতে পারে; ট্রান্সফরমার অনুপাত পরীক্ষক ট্রান্সফরমার অনুপাত এবং তারের গ্রুপ যাচাই করতে ব্যবহৃত হয়; উইন্ডিং ডিফরমেশন টেস্টার শর্ট সার্কিটের প্রভাব বা পরিবহন সংঘর্ষের মতো কারণগুলির কারণে ঘূর্ণায়মান যান্ত্রিক কাঠামোগত পরিবর্তন রয়েছে কিনা তা নির্ধারণে সহায়তা করতে পারে।
উচ্চ-ভোল্টেজ সার্কিট ব্রেকার এবং GIS সরঞ্জামগুলির জন্য, সার্কিট ব্রেকার বৈশিষ্ট্যযুক্ত পরীক্ষক, সার্কিট প্রতিরোধের পরীক্ষক এবং আংশিক স্রাব সনাক্তকরণ সরঞ্জামগুলি যান্ত্রিক ক্রিয়া বৈশিষ্ট্য, পরিবাহী সার্কিট সংযোগের অবস্থা এবং নিরোধক সিস্টেমের আংশিক স্রাব অবস্থা পরীক্ষা করার জন্য রক্ষণাবেক্ষণ এবং গ্রহণযোগ্যতার প্রয়োজনীয়তার সাথে বিবেচনা করা উচিত।
3, রিলে সুরক্ষা এবং সেকেন্ডারি সার্কিট পরীক্ষা সমানভাবে গুরুত্বপূর্ণ
সাবস্টেশনগুলির নিরাপদ ক্রিয়াকলাপ কেবল প্রাথমিক সরঞ্জামগুলির নিরোধক এবং পরিবাহিতা কার্যকারিতার উপর নির্ভর করে না, তবে রিলে সুরক্ষা, পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থার সঠিক অপারেশনের উপরও নির্ভর করে। 500kV সাবস্টেশনের জন্য, লাইন সুরক্ষা, ট্রান্সফরমার সুরক্ষা, বাসবার সুরক্ষা এবং সম্পর্কিত অটোমেশন ডিভাইসগুলিকে সংশ্লিষ্ট প্রবিধান অনুযায়ী ডিবাগ এবং যাচাই করা দরকার।
উহান ইউএইচভির পণ্য ব্যবস্থায় যেমন সরঞ্জাম অন্তর্ভুক্ত রয়েছেমাইক্রোকম্পিউটার রিলে সুরক্ষা পরীক্ষকএবং ট্রান্সফরমার ভোল্ট অ্যাম্পিয়ার চরিত্রগত পরীক্ষক. রিলে সুরক্ষা পরীক্ষক সংশ্লিষ্ট বর্তমান এবং ভোল্টেজ সংকেতগুলি আউটপুট করতে পারে, যা মান যাচাইকরণ, অ্যাকশন লজিক পরিদর্শন এবং সুরক্ষা ডিভাইসগুলির ত্রুটি সিমুলেশন পরীক্ষার জন্য ব্যবহৃত হয়; ট্রান্সফরমার ভোল্ট অ্যাম্পিয়ার চরিত্রগত পরীক্ষক বর্তমান ট্রান্সফরমার এবং ভোল্টেজ ট্রান্সফরমারগুলির প্রাসঙ্গিক বৈশিষ্ট্যগুলি পরীক্ষা করতে এবং পরিমাপ এবং সুরক্ষা সার্কিটের নির্ভরযোগ্যতা মূল্যায়নে সহায়তা করতে ব্যবহার করা যেতে পারে।
সরঞ্জাম নির্বাচন করার সময়, আউটপুট চ্যানেল, আউটপুট পরিসর, পরিমাপের নির্ভুলতা, সুরক্ষা ফাংশন এবং পরীক্ষকের অন-সাইট সুরক্ষা ডিভাইসগুলির সাথে সামঞ্জস্যতা যাচাই করা গুরুত্বপূর্ণ যাতে এটি নির্দিষ্ট ডিবাগিং প্রকল্পগুলির প্রয়োজনীয়তা পূরণ করতে পারে।
4, সরঞ্জামের পরামিতি, মানক প্রয়োজনীয়তা এবং সাইটে ব্যবহারের শর্তগুলি যাচাই করুন
500kV সাবস্টেশন প্রকল্পগুলির জন্য, পরীক্ষার সরঞ্জামগুলি শুধুমাত্র পণ্যের নাম বা সর্বাধিক আউটপুট ভোল্টেজের উপর ভিত্তি করে নির্বাচন করা যাবে না। সংগ্রহের আগে, প্রযুক্তিগত চুক্তি এবং পরীক্ষার পরিকল্পনার উপর ভিত্তি করে আইটেম দ্বারা মূল পরামিতিগুলি পরীক্ষা করা উচিত।
প্রথমত, রেট করা আউটপুট ভোল্টেজ, ক্ষমতা, বর্তমান, এবং সরঞ্জামের প্রযোজ্য লোড পরিসীমা নিশ্চিত করা উচিত, বিশেষ করে সিরিজ রেজোন্যান্ট ডিভাইসের জন্য, যা পরীক্ষিত বস্তুর ক্যাপাসিট্যান্স, লক্ষ্য পরীক্ষার ভোল্টেজ এবং পরীক্ষার ফ্রিকোয়েন্সির উপর ভিত্তি করে গণনা করা প্রয়োজন। দ্বিতীয়ত, পরিমাপের নির্ভুলতা, ডেটা রেকর্ডিং, পরীক্ষার রিপোর্ট আউটপুট এবং কর্মক্ষম সুবিধার দিকে মনোযোগ দেওয়া উচিত যাতে সাইটের কর্মীদের পরীক্ষা সম্পূর্ণ করতে এবং ফলাফলগুলি ট্রেস করতে সুবিধা হয়।
এছাড়াও, প্রতিরক্ষামূলক ব্যবস্থা যেমন ওভারভোল্টেজ, ওভারকারেন্ট এবং সরঞ্জামের ফ্ল্যাশওভার, গ্রাউন্ডিং পদ্ধতি, সাইটের পাওয়ার অবস্থা, পরিবেশগত অভিযোজনযোগ্যতা এবং পরিবহন এবং ইনস্টলেশন প্রয়োজনীয়তাগুলিও মূল্যায়ন করা দরকার। বৃহৎ উচ্চ-ভোল্টেজ পরীক্ষার সরঞ্জামগুলির জন্য, সাইটটিতে লেআউট স্থান, তারের দূরত্ব পরীক্ষা করা এবং সহায়ক আনুষাঙ্গিক প্রয়োজনীয়তাগুলি পূরণ করে কিনা তা আগেই নিশ্চিত করা প্রয়োজন৷
মানগুলির পরিপ্রেক্ষিতে, প্রযোজ্য জাতীয় মান, শিল্পের মান এবং প্রাসঙ্গিক আন্তর্জাতিক মানগুলি প্রকল্পের অবস্থান, সরঞ্জামের ধরন এবং চুক্তির প্রযুক্তিগত প্রয়োজনীয়তার উপর ভিত্তি করে যাচাই করা উচিত। বিভিন্ন সরঞ্জাম এবং পরীক্ষার প্রকল্পগুলির জন্য মানক প্রয়োজনীয়তাগুলি ঠিক একই নয়, এবং শুধুমাত্র একটি একক মান দিয়ে সমস্ত পরীক্ষার প্রয়োজনীয়তাগুলি কভার করা সম্ভব নয়।
5, সরঞ্জাম কনফিগারেশন এবং পরবর্তী পরিষেবাগুলির ব্যাপক বিবেচনা
500kV সাবস্টেশনের জন্য পরীক্ষার সরঞ্জাম সংগ্রহে সাধারণত একাধিক বিশেষত্ব এবং পরীক্ষার পর্যায় জড়িত থাকে। বিদ্যুৎ নির্মাণ ইউনিট, রক্ষণাবেক্ষণ কোম্পানি এবং তৃতীয় পক্ষের পরীক্ষা প্রতিষ্ঠানগুলির জন্য, সরঞ্জামের কার্যকারিতা এবং সংগ্রহের খরচের উপর ফোকাস করার পাশাপাশি, তাদেরও বিবেচনা করতে হবে যে সরঞ্জাম কনফিগারেশন সম্পূর্ণ কিনা, সাইটে ব্যবহার সুবিধাজনক কিনা এবং পরবর্তী ক্রমাঙ্কন, রক্ষণাবেক্ষণ এবং প্রযুক্তিগত সহায়তা সময়োপযোগী কিনা।
উহান UHV পাওয়ার টেকনোলজি কোং, লিমিটেড উহান অপটিক্স ভ্যালিতে অবস্থিত, যেখানে উচ্চ-ভোল্টেজ পাওয়ার টেস্টিং সরঞ্জামগুলির গবেষণা এবং উন্নয়ন, উৎপাদন, বিক্রয় এবং পরিষেবা অন্তর্ভুক্ত রয়েছে। এর পণ্য ব্যবস্থায় উচ্চ-ভোল্টেজ সহ্য ভোল্টেজ, ট্রান্সফরমার টেস্টিং, সার্কিট ব্রেকার টেস্টিং, রিলে সুরক্ষা এবং আংশিক স্রাব সনাক্তকরণের মতো বিভাগগুলি অন্তর্ভুক্ত রয়েছে। 500kV সাবস্টেশন প্রকল্পের জন্য, ব্যবহারকারীরা নির্দিষ্ট পরীক্ষার বস্তু এবং প্রযুক্তিগত প্রয়োজনীয়তার উপর ভিত্তি করে কনফিগারেশন প্ল্যান, প্রযুক্তিগত পরামিতি এবং সংশ্লিষ্ট সরঞ্জামগুলির সমর্থনকারী আনুষাঙ্গিকগুলির বিষয়ে আরও পরামর্শ করতে পারেন।
এটি জোর দেওয়া উচিত যে 500kV সাবস্টেশনের জন্য সরঞ্জাম নির্বাচন প্রকল্পের প্রযুক্তিগত বৈশিষ্ট্য এবং আনুষ্ঠানিক পরীক্ষার পরিকল্পনার উপর ভিত্তি করে হওয়া উচিত। বিশেষত যখন এটি 500kV স্তরের প্রাথমিক সরঞ্জামগুলির প্রতিরোধ ভোল্টেজ এবং নিরোধক পরীক্ষার ক্ষেত্রে আসে, তখন সংশ্লিষ্ট ক্ষমতাসম্পন্ন পেশাদার প্রযুক্তিবিদদের পরীক্ষার পদ্ধতি, পরীক্ষার ভোল্টেজ এবং সরঞ্জামের কনফিগারেশনগুলি নির্ধারণ করা উচিত এবং সাইটের নিরাপত্তা ব্যবস্থা কঠোরভাবে প্রয়োগ করা উচিত।
500kV সাবস্টেশনের জন্য উপযুক্ত পরীক্ষার সরঞ্জাম নির্বাচনের জন্য পরীক্ষার বস্তু, পরীক্ষার আইটেম, প্রযুক্তিগত পরামিতি, সুরক্ষা ফাংশন, সাইটের অবস্থা এবং বিক্রয়োত্তর পরিষেবার দিক থেকে একটি ব্যাপক মূল্যায়ন প্রয়োজন। যুক্তিসঙ্গতভাবে উচ্চ-ভোল্টেজ সহ্য ভোল্টেজ পরীক্ষার সরঞ্জাম, ট্রান্সফরমার বিশেষ পরীক্ষার যন্ত্র, সুইচ সরঞ্জাম পরীক্ষার যন্ত্র, এবং রিলে সুরক্ষা পরীক্ষার সিস্টেমগুলি কনফিগার করে, সাবস্টেশন সরঞ্জামগুলির হস্তান্তর গ্রহণ, রক্ষণাবেক্ষণ পরীক্ষা এবং অপারেশন রক্ষণাবেক্ষণের জন্য আরও নির্ভরযোগ্য প্রযুক্তিগত সহায়তা প্রদান করা যেতে পারে।
উহান ইউএইচভি পাওয়ার টেকনোলজি কোং, লিমিটেড প্রোজেক্টের নির্দিষ্ট চাহিদা অনুযায়ী প্রাসঙ্গিক উচ্চ-ভোল্টেজ পাওয়ার টেস্টিং সরঞ্জামের উপর পণ্যের তথ্য এবং প্রযুক্তিগত পরামর্শ প্রদান করতে পারে, ব্যবহারকারীদের সরঞ্জাম নির্বাচনের দিকটি আরও স্পষ্ট করতে সহায়তা করে।
