পাওয়ার সিস্টেমের অপারেশন এবং রক্ষণাবেক্ষণের ক্ষেত্রে, 110kV সাবস্টেশনগুলির প্রতিরোধমূলক পরীক্ষা এবং হস্তান্তর পরীক্ষাগুলি সরঞ্জামগুলির নিরাপদ অপারেশন নিশ্চিত করার মূল লিঙ্ক। পরীক্ষার সরঞ্জামের নির্বাচন সরাসরি পরীক্ষার ডেটার নির্ভরযোগ্যতার সাথে সম্পর্কিত এবং এমনকি পুরো সাবস্টেশনের অপারেশন অগ্রগতিকে প্রভাবিত করে। উহান ইউএইচভি পাওয়ার টেকনোলজি কোং লিমিটেডের প্রযুক্তিগত তথ্য এবং একাধিক পাওয়ার সাপ্লাই কোম্পানির প্রকৃত সংগ্রহের অভিজ্ঞতার উপর ভিত্তি করে, এই নিবন্ধটি 110 কেভি সাবস্টেশনের জন্য পরীক্ষার সরঞ্জাম নির্বাচন করার জন্য কয়েকটি মূল পয়েন্টের সংক্ষিপ্ত বিবরণ দেয়।
সিরিজ রেজোন্যান্ট ডিভাইস: ভোল্টেজ লেভেল এবং ক্ষমতা প্রাথমিক বিবেচনা

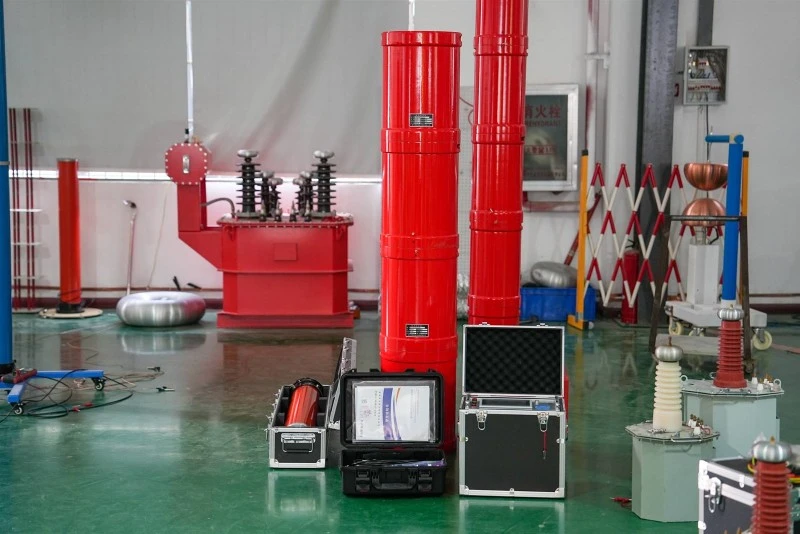

110kV সাবস্টেশনে বিভিন্ন পরীক্ষার সরঞ্জামের মধ্যে,পরিবর্তনশীল ফ্রিকোয়েন্সি সিরিজ অনুরণন সহ্য ভোল্টেজ পরীক্ষা ডিভাইসসবচেয়ে চাহিদার সরঞ্জাম এক. নির্বাচনের প্রথম কঠিন মাপকাঠি হল ভোল্টেজ লেভেল ম্যাচিং। উহান UHV-এর প্রযুক্তিগত সমাধান দেখায় যে 110kV/50MVA প্রধান ট্রান্সফরমারের সম্পূর্ণ নিরোধক সহ AC সহ্য ভোল্টেজ পরীক্ষা করার জন্য 160kV এর একটি টেস্ট ভোল্টেজ প্রয়োজন, যেখানে AC-এর GIS সরঞ্জাম, সার্কিট ব্রেকার এবং ট্রান্সফরমারগুলির জন্য 18kV সর্বোচ্চ 18kV ভোল্টেজের ভোল্টেজ পরীক্ষা করা যেতে পারে। এর মানে হল যে নির্বাচিত ডিভাইসের রেটেড ভোল্টেজ অবশ্যই কমপক্ষে 200kV কভার করতে হবে, যা খুব ছোট কেনা হলে করা অসম্ভব। উহান UHV-এর নির্বাচন নিবন্ধে যেমন জোর দেওয়া হয়েছে, "10kV ডিস্ট্রিবিউশন নেটওয়ার্ক এবং 110kV সাবস্টেশনের জন্য প্রয়োজনীয় স্পেসিফিকেশন সম্পূর্ণ আলাদা"।
ভোল্টেজ ছাড়াও, ক্ষমতা যাচাইকরণও গুরুত্বপূর্ণ। উদাহরণ হিসেবে একটি 110kV/300mm ² তারের AC সহ্য ভোল্টেজ পরীক্ষা নিলে, 0.6km দৈর্ঘ্যের ক্যাপাসিট্যান্স প্রায় 0.147 μF, পরীক্ষার ফ্রিকোয়েন্সি 30-300Hz হওয়া প্রয়োজন, পরীক্ষার ভোল্টেজ হল 128kV, এবং duration মিনিট। বিভিন্ন নমুনার ক্যাপাসিট্যান্স ব্যাপকভাবে পরিবর্তিত হয়, এবং প্রকৃত বিচার বিভাগীয় সরঞ্জামের সর্বোচ্চ ক্যাপাসিট্যান্সের উপর ভিত্তি করে ডিভাইসের ক্ষমতা অনুমান করা প্রয়োজন। বর্তমানে, বাজারে দুটি সাধারণভাবে ব্যবহৃত স্পেসিফিকেশন রয়েছে: UHV-500kVA/200kV এবং UHV-540kVA/270kV, যা বিভিন্ন স্কেলের প্রয়োজনের পরীক্ষার জন্য উপযুক্ত।
রিলে সুরক্ষা পরীক্ষক: ডিজিটাল পরীক্ষার সমাধান যা বুদ্ধিমান সাবস্টেশনগুলিকে মানিয়ে নিতে হবে
যদিসিরিজ অনুরণন ডিভাইসহল "শক্তিশালী", তারপররিলে সুরক্ষা পরীক্ষকসাবস্টেশনের "স্টেথোস্কোপ"। 110kV সাবস্টেশনগুলিতে সুরক্ষা ডিভাইসগুলির পরীক্ষার জন্য 10kV বিতরণ নেটওয়ার্কগুলির তুলনায় চ্যানেলের সংখ্যা এবং সরঞ্জামগুলির নির্ভুলতার জন্য অনেক বেশি প্রয়োজনীয়তা প্রয়োজন। বর্তমান মূলধারার পছন্দ হল একটি 6U+6I কনফিগারেশন সহ একটি মাইক্রোকম্পিউটার রিলে সুরক্ষা পরীক্ষক, ভোল্টেজ এবং কারেন্টের জন্য ছয়টি স্বতন্ত্র শক্তি পরিবর্ধক সহ, এবং 120-180A পর্যন্ত ছয়টি সমান্তরাল সংযোগ, যা প্রধান ট্রান্সফরমার ডিফারেনশিয়াল এবং বাস ডিফারেন্সিয়ালের মতো জটিল সুরক্ষা ডিভাইসগুলির পরীক্ষার প্রয়োজন মেটাতে পারে।
প্রত্যক্ষ প্রতিরোধ মিটার এবং সহায়ক সরঞ্জাম: প্রায়ই উপেক্ষা করা হয় কিন্তু অপরিহার্য
অনেক ক্রয় ইউনিট বাজেট প্রস্তুত করার সময় কিছু সহায়ক সরঞ্জামকে উপেক্ষা করে, এবং এটি অন-সাইট পরীক্ষা না হওয়া পর্যন্ত এটি খুঁজে পাওয়া যায় না যে ঘাটতি রয়েছে। দট্রান্সফরমার ডিসি প্রতিরোধের পরীক্ষকট্রান্সফরমার প্রাক পরীক্ষার জন্য একটি অপরিহার্য সরঞ্জাম, এবং নির্বাচন করার সময়, ভোল্টেজ স্তরের মিলের দিকেও মনোযোগ দেওয়া উচিত। ডেটা স্টোরেজ এবং যোগাযোগ ফাংশন সহ 35kV থেকে 110kV পর্যন্ত ভোল্টেজ স্তর কভার করার স্ট্যান্ডার্ড টাইপ, পাওয়ার সাপ্লাই কোম্পানিগুলির দ্বারা সর্বাধিক কেনা স্পেসিফিকেশন। দডিসি উচ্চ-ভোল্টেজ জেনারেটরবিদ্যুত অ্যারেস্টারের ডিসি সহ্য ভোল্টেজ পরীক্ষার জন্য ব্যবহার করা হয় এবং ট্রান্সফরমার, সার্কিট ব্রেকার এবং অন্যান্য সরঞ্জামের অন্তরণ প্রতিরোধের পরিমাপের জন্য নিরোধক প্রতিরোধের পরীক্ষক ব্যবহার করা হয়। যদিও এই ডিভাইসগুলি ব্যয়বহুল নয়, তবে এগুলোর যেকোনো একটির অভাব পরীক্ষার অগ্রগতিতে প্রভাব ফেলতে পারে।
নির্বাচন 'যত বেশি ব্যয়বহুল তত ভাল' সম্পর্কে নয়, ম্যাচিং হল মূল বিষয়
সাক্ষাত্কারে, উহান UHV-এর টেকনিশিয়ানরা বারবার একটি দৃষ্টিভঙ্গি উল্লেখ করেছেন: ক্রয় এবং নির্বাচন করার আগে, প্রযুক্তি বিভাগকে প্রথমে ইউনিটের প্রকৃত ব্যবহারের প্রয়োজনীয়তাগুলি স্পষ্ট করতে হবে, ভোল্টেজ স্তর, নির্ভুলতা স্তর এবং ব্যবহারের দৃশ্যকল্পের তিনটি পরামিতি নিশ্চিত করার উপর ফোকাস করে, "এটি ফেরত কেনা এড়াতে এবং এটি ব্যবহার না করা বা অপর্যাপ্ত কর্মক্ষমতা না থাকা"। নির্ভুলতার পরিপ্রেক্ষিতে, প্রাসঙ্গিক মান উল্লেখ করে প্রয়োজনীয় স্তর নির্ধারণ করা যেতে পারে। "নির্ভুলতা যত বেশি হবে, দাম তত বেশি হবে এবং এটি যথেষ্ট। ব্যবহারের পরিস্থিতিতে, বহিরঙ্গন ব্যবহারের জন্য একটি ধুলো-প্রমাণ এবং জলরোধী শেল সহ একটি মডেল বেছে নেওয়ার সুপারিশ করা হয় এবং অভ্যন্তরীণ নির্দিষ্ট ব্যবহারের জন্য এটিতে অতিরিক্ত অর্থ ব্যয় করার প্রয়োজন নেই।
প্রকৃত প্রকল্পের দৃষ্টিকোণ থেকে, 110kV সাবস্টেশনের বার্ষিক পরিদর্শনের জন্য সাধারণত 3 থেকে 5টি ডিভাইসের সহযোগিতামূলক অপারেশন প্রয়োজন। প্রথমে, অ-ধ্বংসাত্মক পরীক্ষা পরিচালনা করুন যেমন নিরোধক প্রতিরোধের পরিমাপ, এবং তারপর সিরিজ অনুরণন সহ্য ভোল্টেজ পরীক্ষা সঞ্চালন। এই ক্রম বিপরীত করা যাবে না.
রেফারেন্স মূল্য একটি ব্যবহারিক কেস
গত বছর, শানসিতে একটি পাওয়ার কোম্পানি গানসুতে একটি বায়ু বিদ্যুৎ প্রকল্পের হস্তান্তর পরীক্ষার জন্য 110 কেভি পরীক্ষার সরঞ্জামের একটি ব্যাচ কিনেছিল। সরঞ্জামের তালিকায় রয়েছে ZGF সিরিজের DC হাই-ভোল্টেজ জেনারেটর, UHV-406উচ্চ-ভোল্টেজ সুইচ গতিশীল চরিত্রগত পরীক্ষক, UHV-H100Aসার্কিট প্রতিরোধের পরীক্ষক, UHV-1200 মাইক্রোকম্পিউটার রিলে সুরক্ষা পরীক্ষক, এবং পরিবর্তনশীল ফ্রিকোয়েন্সি সিরিজ রেজোন্যান্ট এসি ভোল্টেজ পরীক্ষা ডিভাইস সহ্য করে। এটি লক্ষণীয় যে উহান UHV-এর প্রযুক্তিগত কর্মীরা গ্রাহকের সাথে পাহাড়ে উঠেছিলেন এবং পরীক্ষার উপকরণ পরিকল্পনা কাস্টমাইজ করার আগে বক্স ট্রান্সফরমার, তার, লোহার টাওয়ার এবং সাইটে ব্যাপক সুরক্ষার মতো সরঞ্জামগুলি পরিদর্শন করেছিলেন। এই পদ্ধতিটি থেকে শেখার যোগ্য - পরীক্ষার সরঞ্জাম নির্বাচন শুধুমাত্র পরামিতি টেবিলের উপর নির্ভর করা উচিত নয়, তবে সাইটের প্রকৃত অবস্থাগুলিও বিবেচনায় নেওয়া উচিত।
110kV সাবস্টেশনের বুদ্ধিমান রূপান্তরের অগ্রগতির সাথে, পরীক্ষার সরঞ্জামগুলিও ডিজিটাইজেশন এবং একীকরণের দিকে বিকাশ করছে। সঠিক সরঞ্জাম নির্বাচন করা শুধুমাত্র গ্রহণযোগ্যতা পরিদর্শন পাস করার জন্য নয়, তবে পরবর্তী দশকে সাবস্টেশনের নিরাপদ অপারেশনের ভিত্তি স্থাপন করা।
