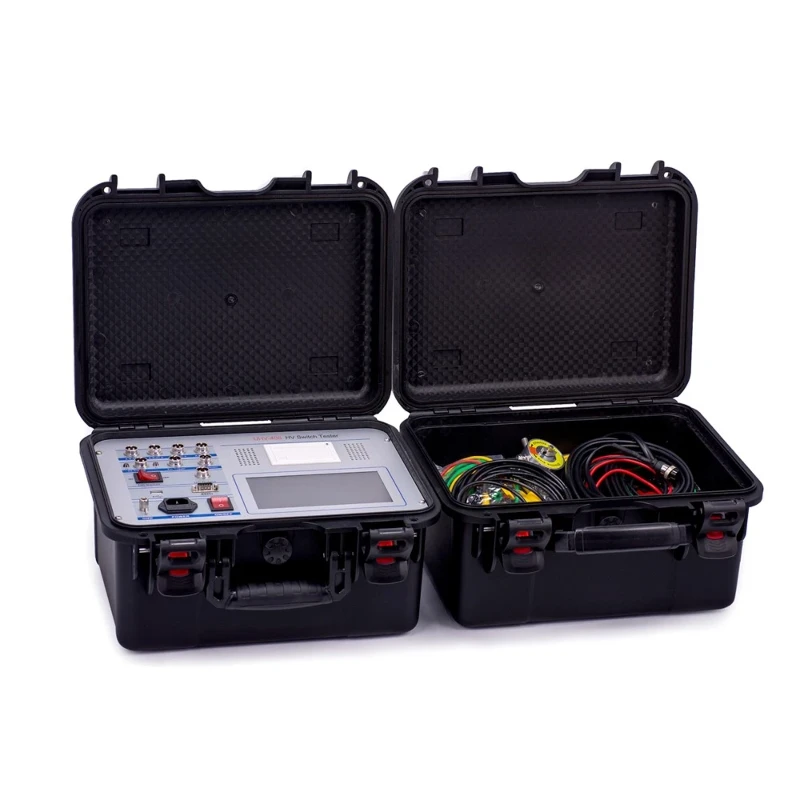

পাওয়ার গ্রিড নির্মাণের ত্বরান্বিত গতির সাথে, নতুন নির্মিত সাবস্টেশনগুলির ডিবাগিং কাজ ক্রমশ ভারী হয়ে উঠছে। সাবস্টেশনগুলিতে পাওয়ার গ্রিডের নিরাপত্তাকে সবচেয়ে ঘন ঘন পরিচালিত এবং সরাসরি প্রভাবিত করে, সার্কিট ব্রেকারগুলির ডিবাগিং গুণমান সরাসরি কমিশনিংয়ের পরে অপারেশনাল নির্ভরযোগ্যতার সাথে সম্পর্কিত। যাইহোক, বিস্তৃত সঙ্গে সম্মুখীনসার্কিট ব্রেকার পরীক্ষার সরঞ্জামবাজারে, অনেক ফ্রন্টলাইন ডিবাগিং কর্মীরা নির্বাচন করার সময় বিভ্রান্ত বোধ করেন - প্যারামিটার টেবিলের সূচকগুলি একই রকম মনে হতে পারে, কিন্তু প্রকৃত ব্যবহারকারীর অভিজ্ঞতা সম্পূর্ণ ভিন্ন। সাইটের পরিষেবার অভিজ্ঞতার উপর ভিত্তি করে, উহান ইউএইচভি পাওয়ার টেকনোলজি কোং লিমিটেড সাবস্টেশন কমিশনিং পরিস্থিতিতে সার্কিট ব্রেকার পরীক্ষার সরঞ্জাম নির্বাচন করার জন্য বেশ কয়েকটি মূল মাত্রা চিহ্নিত করেছে।
নির্বাচনের ধাপ 1: পরীক্ষিত সার্কিট ব্রেকার সনাক্ত করুন
সার্কিট ব্রেকার নির্বাচন করার সময় অনেক ব্যবহারকারী প্রথমে দাম এবং ব্র্যান্ডের দিকে নজর দেন। আসলে, প্রথম পদক্ষেপটি তারা কী পরীক্ষা করতে চায় তা বের করা উচিত। "উহান ইউএইচভি প্রযুক্তিগত প্রকৌশলীরা উল্লেখ করেছেন যে চাপ নির্বাপক মাধ্যম, অপারেটিং মেকানিজম ফর্ম, ভোল্টেজ লেভেল এবং সার্কিট ব্রেকারের বিরতির সংখ্যা সরাসরি পরীক্ষার সরঞ্জামগুলির কার্যকরী কনফিগারেশন প্রয়োজনীয়তা নির্ধারণ করে।
সাধারণ 10kV ডিস্ট্রিবিউশন নেটওয়ার্ক এবং 110kV সাবস্টেশনকে উদাহরণ হিসেবে নিলে, তাদের পরীক্ষার প্রয়োজনীয়তা সম্পূর্ণ আলাদা। 10kV পাশ প্রধানত ভ্যাকুয়াম সার্কিট ব্রেকার দিয়ে সজ্জিত, এবং টেস্টিং কন্টাক্ট স্ট্রোক, বাউন্স টাইম এবং খোলা ও বন্ধ করার গতির উপর ফোকাস করে; 110kV এবং তার বেশি সাবস্টেশনে SF6 সার্কিট ব্রেকারগুলি উচ্চ অনুপাতের জন্য দায়ী। যান্ত্রিক বৈশিষ্ট্যগুলি ছাড়াও, গতিশীল প্রতিরোধের পরিমাপ এবং অপারেটিং প্রক্রিয়াগুলির চাপের বৈশিষ্ট্যগুলিতেও মনোযোগ দেওয়া উচিত। উপরন্তু, টেস্টিং চ্যানেলের সংখ্যার প্রয়োজনীয়তা তিন-ফেজ বিভক্ত অপারেটিং প্রক্রিয়া এবং সমন্বিত প্রক্রিয়ার মধ্যে ভিন্ন। প্রতিটি পর্বের অ্যাকশন ডেটা সিঙ্ক্রোনাসভাবে সংগ্রহ করার জন্য আগেরটির জন্য আরও স্বাধীন চ্যানেলের প্রয়োজন।
নির্ভুলতা এবং স্যাম্পলিং ক্ষমতা হল মূল সূচক
সার্কিট ব্রেকারগুলির খোলার এবং বন্ধ করার ক্রিয়াগুলি সাধারণত কয়েক দশ মিলিসেকেন্ডের মধ্যে সম্পন্ন হয়, এবং সময় পরিমাপের নির্ভুলতার সূক্ষ্ম পার্থক্যগুলি সিঙ্ক্রোনিসিটি এবং বাউন্স ঘটনাগুলির বিচারকে সরাসরি প্রভাবিত করতে পারে। শিল্প অনুশীলনে, পরীক্ষকের সময় রেজোলিউশন সাধারণত 0.1ms এর থেকে নিকৃষ্ট হওয়া উচিত নয় এবং উচ্চ-পারফরম্যান্স মডেলগুলি 0.01ms এর স্তরে পৌঁছাতে পারে। স্যাম্পলিং ফ্রিকোয়েন্সি সমানভাবে গুরুত্বপূর্ণ, এবং ইঞ্জিনিয়ারিংয়ে এটি 10kHz-এর কম না হওয়ার পরামর্শ দেওয়া হয়। বাউন্স এবং রিবাউন্ডের মতো ক্ষণস্থায়ী বৈশিষ্ট্যগুলি ক্যাপচার করার জন্য উচ্চ-সম্পন্ন অ্যাপ্লিকেশনগুলির জন্য, 100kHz-এর উপরে নমুনা নেওয়ার ক্ষমতা আরও আদর্শ।
বিল্ট ইন পাওয়ার সাপ্লাই এবং সেন্সর অভিযোজন সাইটের দক্ষতা নির্ধারণ করে
সাবস্টেশন কমিশনিং সাইটের তারের অবস্থা প্রায়শই পরীক্ষাগারের তুলনায় অনেক বেশি জটিল হয়। প্রথাগত পরীক্ষার পদ্ধতিতে সার্কিট ব্রেকার কয়েল চালানোর জন্য সাবস্টেশনের ডিসি সিস্টেম থেকে শক্তি নেওয়া প্রয়োজন, যা কেবল তারের জন্যই কষ্টকর নয়, তবে দুর্ঘটনাক্রমে লাইভ সার্কিট স্পর্শ করার নিরাপত্তা ঝুঁকিও তৈরি করে। বিল্ট-ইন অ্যাডজাস্টেবল ডিসি পাওয়ার সাপ্লাই সহ পরীক্ষকটি সরাসরি খোলার এবং বন্ধ কয়েলগুলিতে শক্তি সরবরাহ করতে পারে, বহিরাগত তারের সরলীকরণ এবং কম-ভোল্টেজ অ্যাকশন বৈশিষ্ট্যযুক্ত পরীক্ষাকে সহজতর করতে পারে।
গতি এবং ভ্রমণ পরিমাপ উপেক্ষা করা যাবে না. সার্কিট ব্রেকারগুলির ব্রেকিং স্পিড সরাসরি তাদের চাপ নির্বাপক ক্ষমতাকে প্রভাবিত করে এবং বিভিন্ন ধরণের সার্কিট ব্রেকারগুলির জন্য সেন্সরগুলির ইনস্টলেশনের শর্তগুলি ব্যাপকভাবে পরিবর্তিত হয়, বিশেষ করে GIS সরঞ্জামগুলিতে সীমিত অভ্যন্তরীণ স্থান সহ। অতএব, পরীক্ষক বিভিন্ন ধরণের সেন্সর যেমন ফটোইলেকট্রিক, তারের ধরন এবং বিভিন্ন ক্ষেত্রের অবস্থার সাথে খাপ খাইয়ে নেওয়ার জন্য ঘূর্ণমান প্রকারের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।
দীর্ঘমেয়াদী কর্মক্ষম মূল্যের জন্য ডেটা ব্যবস্থাপনার ক্ষমতা অত্যন্ত গুরুত্বপূর্ণ
সাবস্টেশন কমিশনিং পর্বের সময়, পরীক্ষার ডেটার প্রমিত রেকর্ডিং এবং সংরক্ষণাগার হস্তান্তর এবং গ্রহণযোগ্যতার একটি প্রয়োজনীয় পদক্ষেপ। ডেটা স্টোরেজ, কার্ভ অ্যানালাইসিস এবং স্বয়ংক্রিয় রিপোর্ট তৈরির ফাংশন সহ একটি টেস্টিং ইন্সট্রুমেন্ট পরবর্তী প্রতিষ্ঠানের কাজের চাপকে উল্লেখযোগ্যভাবে কমাতে পারে। আরও গুরুত্বপূর্ণভাবে, যখন সরঞ্জামগুলি অপারেশন এবং রক্ষণাবেক্ষণের পর্যায়ে প্রবেশ করে, তখন কমিশনিং পর্যায়ে প্রতিষ্ঠিত বেসলাইন ডেটা সরঞ্জামের অবস্থার পরিবর্তন বিচার করার জন্য একটি গুরুত্বপূর্ণ রেফারেন্স হয়ে উঠবে।
নির্বাচন একটি সিস্টেম ইঞ্জিনিয়ারিং এবং শুধুমাত্র পৃথক প্যারামিটারের উপর ভিত্তি করে করা উচিত নয়
উহান UHV প্রযুক্তি দল জোর দেয় যে সার্কিট ব্রেকার পরীক্ষার সরঞ্জাম নির্বাচনের ক্ষেত্রে কেবলমাত্র একটি নির্দিষ্ট প্যারামিটারের সুবিধা এবং অসুবিধাগুলির তুলনা করা উচিত নয়, তবে একাধিক মাত্রা যেমন পরীক্ষিত বস্তু, পরীক্ষামূলক প্রকল্প, সাইটের অবস্থা এবং দীর্ঘমেয়াদী অপারেশন এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তাগুলি থেকে ব্যাপকভাবে বিবেচনা করা উচিত। কোম্পানির প্রোডাক্ট লাইনটি 10kV থেকে 1100kV পর্যন্ত বিভিন্ন ভোল্টেজ লেভেল সহ উচ্চ-ভোল্টেজ সুইচগুলির পরীক্ষার প্রয়োজনীয়তাগুলিকে কভার করে এবং ব্যবহারকারীদের নির্দিষ্ট সরঞ্জামের ধরন এবং পরীক্ষার পরিস্থিতির উপর ভিত্তি করে লক্ষ্যযুক্ত কনফিগারেশন সুপারিশ প্রদান করতে পারে।
সাবস্টেশনের জন্য ক্রমবর্ধমান কঠোর কমিশনিং সময়সূচীর পরিপ্রেক্ষিতে, একটি নির্বাচন করাসার্কিট ব্রেকার পরীক্ষার সরঞ্জামযেটি একজনের নিজস্ব অপারেশন এবং রক্ষণাবেক্ষণের প্রয়োজনের সাথে মেলে তা শুধুমাত্র একটি একক কমিশনিংয়ের দক্ষতাকে উদ্বেগ করে না, তবে তার সমগ্র জীবনচক্র জুড়ে তার অবস্থা মূল্যায়ন করার সরঞ্জামের ক্ষমতাকেও প্রভাবিত করে।
