উচ্চ-ভোল্টেজ পাওয়ার পরীক্ষার ক্ষেত্রে,এসি ভোল্টেজ পরীক্ষক সহ্য করেট্রান্সফরমারের নিরোধক শক্তি পরীক্ষা করার জন্য মূল সরঞ্জাম। পাওয়ার সিস্টেমে ভোল্টেজের স্তরের ক্রমাগত উন্নতির সাথে, কীভাবে বৈজ্ঞানিকভাবে এবং সঠিকভাবে উপযুক্ত পরীক্ষক নির্বাচন করা যায় তা পাওয়ার ইঞ্জিনিয়ারিং ইউনিটগুলির জন্য একটি সাধারণ উদ্বেগের বিষয় হয়ে দাঁড়িয়েছে। শিল্পের অভ্যন্তরীণ ব্যক্তিরা উল্লেখ করেছেন যে অনুপযুক্ত নির্বাচন শুধুমাত্র পরীক্ষার ফলাফলের নির্ভুলতাকে প্রভাবিত করে না, তবে সরঞ্জামগুলির নিরাপদ পরিচালনার জন্য লুকানো বিপদও সৃষ্টি করতে পারে।
তিন ধাপ নির্বাচন পদ্ধতি: ভোল্টেজ, বর্তমান, ক্ষমতা
যোগাযোগ সহ্য ভোল্টেজ পরীক্ষক নির্বাচন সাধারণত শিল্পে "তিন-পদক্ষেপ পদ্ধতি" অনুসরণ করে - ভোল্টেজ, কারেন্ট এবং ক্ষমতার তিনটি মূল প্যারামিটার থেকে শুরু করে।
প্রথমত, ভোল্টেজ। পরীক্ষিত ট্রান্সফরমারের পরীক্ষার ভোল্টেজের প্রয়োজনীয়তা অনুসারে, পরীক্ষিত বস্তুর পরীক্ষার ভোল্টেজের চেয়ে উচ্চ ভোল্টেজের দিকে একটি রেটযুক্ত ভোল্টেজ সহ একটি পরীক্ষক নির্বাচন করা উচিত। গার্হস্থ্য পরীক্ষার ট্রান্সফরমারগুলির জন্য স্ট্যান্ডার্ড ভোল্টেজের স্তরগুলির মধ্যে রয়েছে 5kV, 10kV, 25kV, 35kV, 50kV, 100kV, 150kV, 300kV, ইত্যাদি। উদাহরণ হিসাবে 10kV বিতরণ ট্রান্সফরমারকে নিলে, এর ফ্যাক্টরি টেস্ট ভোল্টেজ, 3VAC ভোল্টেজ 35 কেভি। একটি 50kV টেস্ট ট্রান্সফরমার নির্বাচন করা প্রয়োজনীয়তা পূরণ করতে পারে, পাশাপাশি 10kV ইনসুলেটর (টেস্ট ভোল্টেজ 42kV) এবং 10kV তারের ডিসি পরীক্ষাগুলিও কভার করতে পারে।
এর পরের স্রোত। পরীক্ষকের উচ্চ-ভোল্টেজ দিকের রেট করা আউটপুট কারেন্ট অবশ্যই পরীক্ষিত বস্তুর প্রয়োজনীয় কারেন্টের চেয়ে বেশি হতে হবে। ইজ=আমাদের × Ω× Cx (Cx-এ পরীক্ষার নমুনার ক্যাপাসিট্যান্স এবং অতিরিক্ত ক্যাপাসিট্যান্স অন্তর্ভুক্ত) সূত্র ব্যবহার করে পরীক্ষার নমুনার ক্যাপাসিট্যান্সের উপর ভিত্তি করে প্রয়োজনীয় কারেন্ট অনুমান করা যেতে পারে। একটি 10kV, 1000kVA ডিস্ট্রিবিউশন ট্রান্সফরমারের 30-35kV পরীক্ষা ভোল্টেজের অধীনে প্রায় 80-110mA ক্যাপাসিট্যান্স কারেন্ট রয়েছে।
তৃতীয়টি হল ক্ষমতা। ধারণকৃত আউটপুট ভোল্টেজ এবং রেটেড আউটপুট কারেন্টের পণ্য দ্বারা ক্ষমতা নির্ধারণ করা হয়, এবং স্ট্যান্ডার্ড ক্ষমতার স্তরগুলির মধ্যে রয়েছে 3, 5, 10, 25, 50, 100, 150, 200kVA, ইত্যাদি। উদাহরণ হিসাবে উপরে উল্লিখিত 10kV ট্রান্সফরমারটি নিলে, 35kV × 110mA<5kVA, therefore a capacity of 5kVA is sufficient to meet the requirements. For transformers with 35kV and 2000-4000kVA, if the capacitance current is about 150-260mA under the test voltage of 72-85kV, a larger capacity is required. Industry practice experience shows that the capacity of the test transformer can be estimated at 5 ‰ of the capacity of the tested power transformer.
কীভাবে তিন ধরণের সরঞ্জাম চয়ন করবেন: তেল নিমজ্জিত, গ্যাস ভরা এবং শুকনো

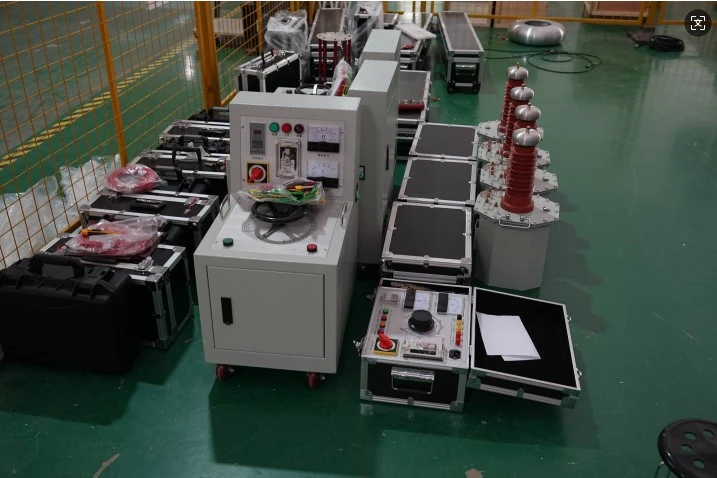

উচ্চ ভোল্টেজএসি হিপোট পরীক্ষকনিরোধক মাধ্যম এবং কাঠামোর উপর ভিত্তি করে প্রধানত তিন প্রকারে বিভক্ত: তেল নিমজ্জিত, গ্যাস ভরা এবং শুষ্ক, প্রতিটি নিজস্ব প্রযোজ্য পরিস্থিতি সহ।
তেল নিমজ্জিত পরীক্ষার ট্রান্সফরমারগুলির পরিপক্ক প্রযুক্তি, কম খরচে এবং সহজ রক্ষণাবেক্ষণ রয়েছে এবং বর্তমানে বাজারে মূলধারার পণ্য। এর একক ইউনিট ক্ষমতা 300kVA পৌঁছতে পারে, উচ্চতর তাপ অপচয় কর্মক্ষমতা এবং শর্ট-সার্কিট প্রভাবের শক্তিশালী প্রতিরোধের সাথে, এটি পরীক্ষাগার এবং দীর্ঘমেয়াদী উচ্চ-তীব্রতা পরীক্ষার কাজগুলির জন্য উপযুক্ত করে তোলে। কিন্তু এটি একটি বড় আয়তন, ভারী ওজন, এবং তেল ফুটো এবং দূষণ একটি ঝুঁকি আছে.
ইনফ্ল্যাটেবল SF6 টেস্ট ট্রান্সফরমারগুলির আয়তন ছোট এবং হালকা ওজন, একই গ্রেডের তেল নিমজ্জিত ট্রান্সফরমারের তুলনায় 40% থেকে 65% হালকা। তাদের ভাল আর্ক নির্বাপক কর্মক্ষমতা এবং ছোট আংশিক স্রাব রয়েছে, যা তাদের সাইটে অপারেশন এবং মোবাইল পরীক্ষার জন্য উপযুক্ত করে তোলে, বিশেষ করে দুর্গম পাহাড়ি অঞ্চল এবং উচ্চ-উচ্চতা অঞ্চলে। তবে দাম তুলনামূলক বেশি।
ড্রাই টাইপ (ইপক্সি কাস্ট) টেস্ট ট্রান্সফরমারগুলি তেল ফুটো হওয়ার ঝুঁকি সম্পূর্ণভাবে দূর করে, রক্ষণাবেক্ষণ করা সহজ এবং শহুরে কেন্দ্রীয় স্টেশন এবং ভূগর্ভস্থ বিতরণ কক্ষে ব্যবহারের জন্য উপযুক্ত। কম ভোল্টেজ মোটর এবং ছোট ট্রান্সফরমার পরীক্ষা করার জন্য শুকনো ধরনের সরঞ্জামগুলিও একটি সাশ্রয়ী পছন্দ।
নিরাপত্তা এবং মান: নীচের লাইন যে উপেক্ষা করা যাবে না
নির্বাচন প্রক্রিয়ায়, নিরাপত্তা কর্মক্ষমতাও একটি মূল বিবেচ্য বিষয়। আধুনিক ভোল্টেজ পরীক্ষকদের নিরাপত্তা ফাংশন থাকা উচিত যেমন জিরো স্টার্ট ইন্টারলক, ওভারকারেন্ট সুরক্ষা, ওভারভোল্টেজ সুরক্ষা এবং জরুরি স্টপ। পরীক্ষার প্রক্রিয়াটিকে অবশ্যই প্রাসঙ্গিক মানগুলি কঠোরভাবে অনুসরণ করতে হবে - পাওয়ার ট্রান্সফরমারগুলির AC সহ্য ভোল্টেজ পরীক্ষা মূলত GB/T 1094.3, GB 50150, IEC 60076-3 এবং অন্যান্য বৈশিষ্ট্যের উপর ভিত্তি করে।
এটা উল্লেখযোগ্য যে বড় এবং মাঝারি আকারের ট্রান্সফরমারগুলির জন্য, পরিবর্তনশীল ফ্রিকোয়েন্সি সিরিজ রেজোন্যান্ট প্রতিরোধী ভোল্টেজ ডিভাইসগুলি ঐতিহ্যগত পরীক্ষা ট্রান্সফরমার ছাড়াও একটি গুরুত্বপূর্ণ পছন্দ হয়ে উঠছে। এই পদ্ধতির জন্য একটি ছোট শক্তি ক্ষমতা, ছোট সরঞ্জামের আকার প্রয়োজন এবং পরীক্ষার নমুনার ক্ষতি হবে না, যা প্রচলিত ট্রান্সফরমারগুলি সমাধান করতে পারে না এমন পরীক্ষার কাজগুলি সম্পূর্ণ করা সম্ভব করে তোলে।
শিল্প অভ্যন্তরীণ মনে করিয়ে দেয় যে একটি নির্বাচন করার সময়এসি ভোল্টেজ সহ্য করার পরীক্ষক, একাধিক মাত্রা যেমন পরীক্ষার ভোল্টেজ স্তর, ব্যবহারের দৃশ্যকল্প, সরঞ্জাম কাঠামোর ধরন, নিরাপত্তা কর্মক্ষমতা, এবং ব্র্যান্ড পরিষেবা ব্যাপকভাবে বিবেচনা করা উচিত। নির্বাচন করার আগে ট্রান্সফরমারের ভোল্টেজ লেভেল, ক্ষমতা, ইনসুলেশন স্ট্রাকচার এবং অন্যান্য পরামিতিগুলি সম্পূর্ণরূপে বোঝার এবং প্রকৃত কাজের অবস্থা এবং বাজেটের উপর ভিত্তি করে সবচেয়ে উপযুক্ত সরঞ্জাম সমাধান বেছে নেওয়ার পরামর্শ দেওয়া হয়।
