কিভাবে একটি ট্রান্সফরমার উইন্ডিং রেজিস্ট্যান্স টেস্টার নির্বাচন করবেন

পাওয়ার সিস্টেমের অপারেশন এবং রক্ষণাবেক্ষণে, ট্রান্সফরমার উইন্ডিংগুলির ডিসি প্রতিরোধের পরিমাপ একটি মৌলিক কিন্তু গুরুত্বপূর্ণ পরীক্ষার আইটেম। এই পরীক্ষাটি উইন্ডিং ওয়েল্ডিংয়ের গুণমান, ট্যাপ চেঞ্জারদের যোগাযোগের অবস্থা এবং ইন্টার টার্ন শর্ট সার্কিটের মতো লুকানো বিপদগুলির তদন্তের সাথে সরাসরি সম্পর্কিত। এটি ট্রান্সফরমার হস্তান্তর পরীক্ষা এবং প্রতিরোধমূলক পরীক্ষার জন্য একটি প্রয়োজনীয় পরীক্ষার লিঙ্ক যেখানে উইন্ডিং খোলা যাবে না। যাইহোক, বাজারে বিভিন্ন ধরণের পরীক্ষার সরঞ্জামের মুখোমুখি হয়ে, কীভাবে সত্যিকার অর্থে সাইটের চাহিদা পূরণ করে এমন একটি যন্ত্র চয়ন করবেন তা অনেক সংগ্রহ এবং প্রযুক্তিগত কর্মীদের মুখোমুখি হওয়া একটি সাধারণ চ্যালেঞ্জ।

উইন্ডিং রেজিস্ট্যান্স পরীক্ষকের শ্রেণীবিভাগ যুক্তি
ক্রয়ের মূল বিষয়গুলি নিয়ে আলোচনা করার আগে, এই জাতীয় ডিভাইসগুলির প্রাথমিক শ্রেণিবিন্যাসটি স্পষ্ট করা প্রয়োজন। বিভিন্ন পরিমাপ চ্যানেল এবং ওয়্যারিং পদ্ধতি অনুসারে, বর্তমানে বাজারে থাকা পণ্যগুলিকে মোটামুটিভাবে কয়েকটি বিভাগে বিভক্ত করা যেতে পারে: একক চ্যানেল পরীক্ষক ফেজ পরিমাপ পরিস্থিতি দ্বারা প্রচলিত ফেজের জন্য উপযুক্ত; তিনটি চ্যানেল সিঙ্ক্রোনাস পরিমাপ যন্ত্রটি তিন-ফেজ উইন্ডিং এবং স্বাধীন চ্যানেল অধিগ্রহণের একযোগে শক্তি সমর্থন করে এবং একই সাথে তিন-ফেজ প্রতিরোধের মান এবং তিন-ফেজ ভারসাম্যহীন হার প্রদর্শন করতে পারে; হ্যান্ডহেল্ড পোর্টেবল মডেলগুলি আকারে কমপ্যাক্ট হয়, কিছু মডেল এসি এবং ডিসি এবং অভ্যন্তরীণ ব্যাটারি পাওয়ার সাপ্লাই সমর্থন করে, বহিরঙ্গন এবং উচ্চ-উচ্চতা অপারেশনের জন্য উপযুক্ত; ব্যাপক বিশ্লেষক একাধিক পরীক্ষা সম্পন্ন করতে পারে যেমন উইন্ডিং রেজিস্ট্যান্স, ট্রান্সফর্মেশন রেশিও, এবং সংযোগ গ্রুপ একটি একক তারের শর্তে।
ডেল্টা টাইপ উইন্ডিংয়ের জন্য, যন্ত্রটিকে তিন-ফেজ স্বয়ংক্রিয় পরীক্ষা এবং ভারসাম্যহীন হারের রূপান্তর সমর্থন করতে হবে; অন ​​লোড ট্যাপ চেঞ্জারদের জন্য, কিছু হাই-এন্ড মডেল স্রাব ছাড়াই ট্যাপ চেঞ্জারের সরাসরি সমন্বয় সমর্থন করে, যা পরীক্ষার সময় সংক্ষিপ্ত করার ক্ষেত্রে উল্লেখযোগ্য প্রভাব ফেলে।

নির্বাচনের জন্য প্রথম থ্রেশহোল্ড: আউটপুট বর্তমান
নির্বাচনের মূল বিবেচনার মধ্যে একটি হল আউটপুট বর্তমান প্রকৃত পরীক্ষার প্রয়োজনীয়তাগুলিকে কভার করে কিনা। ছোট এবং মাঝারি আকারের ডিস্ট্রিবিউশন ট্রান্সফরমারের জন্য, 5A থেকে 10A পর্যন্ত একটি আউটপুট কারেন্ট সাধারণত যথেষ্ট। এই পরিসরের যন্ত্রগুলির উচ্চ রেজোলিউশন, কমপ্যাক্ট আকার রয়েছে এবং সাইটে বহন করা সহজ। যখন ট্রান্সফরমারের ক্ষমতা 1600kVA থেকে 30000kVA মাঝারি ক্ষমতার স্তরে বৃদ্ধি পায়, তখন 20A বা 40A সহ মডেলগুলি বেছে নেওয়ার পরামর্শ দেওয়া হয়। বৃহত্তর পরীক্ষা স্রোত কার্যকরভাবে আবেশ প্রভাব স্থিতিশীল এবং পরীক্ষার সময় ছোট করতে পারে।
বড় পাওয়ার ট্রান্সফরমারগুলির জন্য, বিশেষত কম প্রতিরোধের উইন্ডিংগুলির জন্য, স্থিতিশীল এবং নির্ভরযোগ্য রিডিং নিশ্চিত করতে পরীক্ষার কারেন্টকে 40A বা তারও বেশি পৌঁছাতে হবে। উহান আল্ট্রা হাই ভোল্টেজ পাওয়ার টেকনোলজি কোং লিমিটেড এই ক্ষেত্রে তুলনামূলকভাবে সম্পূর্ণ পণ্য লাইন জমা করেছে। এর UHV সিরিজ ডিসি রেজিস্ট্যান্স রেপিড টেস্টার 20A থেকে 100A পর্যন্ত বিভিন্ন স্পেসিফিকেশন কভার করে। UHV-40A মডেলটি 2.5A, 5A, 10A, 20A এবং 40A এর পাঁচটি পরীক্ষা প্রবাহ প্রদান করে এবং ব্যবহারকারীরা নমনীয়ভাবে পরীক্ষিত ওয়াইন্ডিংয়ের প্রতিরোধের পরিসর অনুযায়ী বেছে নিতে পারেন। UHV-100A মডেলটি একটি উল্লম্ব চেসিস কাঠামো ব্যবহার করে এবং শ্রবণযোগ্য ডিসচার্জ অ্যালার্ম এবং পরিষ্কার স্রাব সূচক দিয়ে সজ্জিত, অতিরিক্ত বড় পাওয়ার ট্রান্সফরমারগুলির কম প্রতিরোধের ওয়াইন্ডিং পরীক্ষার প্রয়োজনের জন্য ডিজাইন করা হয়েছে।

নির্ভুলতা এবং পরিসর: ডেটা নির্ভরযোগ্যতার ভিত্তি
উইন্ডিং এর ডিসি প্রতিরোধের পরিমাপিত মান নিজেই মানদণ্ডের ভিত্তি। তিন-পর্যায়ের প্রতিরোধের ভারসাম্যহীনতার হার মানকে অতিক্রম করে কিনা এবং ঐতিহাসিক ডেটা থেকে বিচ্যুতি অনুমোদিত সীমার মধ্যে কিনা তা পরিমাপের ফলাফলের নির্ভরযোগ্যতার উপর নির্ভর করে। অতএব, পরিমাপের নির্ভুলতা এবং যন্ত্রের পরিসীমা কভারেজ ক্ষমতা সাবধানে পরীক্ষা করা দরকার।
আদর্শ পছন্দ একটি বিস্তৃত পরিসর এবং উচ্চ নিম্ন পরিসীমা গিয়ার রেজোলিউশন সহ একটি মডেল। উহান ইউএইচভি নেওয়াতিনটি সার্কিট ট্রান্সফরমার ডিসি প্রতিরোধের পরীক্ষকউদাহরণ স্বরূপ, প্রতিটি চ্যানেলের বর্তমান আউটপুট পরিসর 10mA থেকে 20A পর্যন্ত, এবং পরিমাপের পরিসর 0.1 μΩ থেকে 20k Ω পর্যন্ত প্রশস্ত। এই পরিসরটি উচ্চ ভোল্টেজ, মাঝারি ভোল্টেজ এবং 10kV থেকে 500kV স্তরের তিনটি উইন্ডিং ট্রান্সফরমারের নিম্ন ভোল্টেজ উইন্ডিং গ্রুপ পরীক্ষার জন্য অভিযোজিত হতে পারে। চার তারের সিস্টেম (কেলভিন সংযোগ) পরিমাপ প্রযুক্তি মূলধারার পণ্যগুলিতে ব্যাপকভাবে গৃহীত হয়েছে, যা কার্যকরভাবে সীসা প্রতিরোধের এবং যোগাযোগের প্রতিরোধের প্রভাব দূর করতে পারে এবং পরিমাপের নীতি থেকে ডেটার যথার্থতা নিশ্চিত করতে পারে।

দক্ষতা ডাউনটাইম খরচ নির্ধারণ করে
পাওয়ার অপারেশন এবং রক্ষণাবেক্ষণ সাইটে, শাটডাউন উইন্ডোর প্রতি মিনিটের অর্থ একটি খরচ। প্রথাগত একক চ্যানেল পরীক্ষকদের ফেজ দ্বারা পর্যায় পরিমাপের প্রয়োজন হয় এবং প্রতিটি ফেজ পরিবর্তনের জন্য ইনডাক্টর ডিসচার্জের জন্য অপেক্ষা করে বড় ট্রান্সফরমারগুলি ডিসচার্জ হতে কয়েক মিনিট সময় নিতে পারে। তিনটি চ্যানেলের সিঙ্ক্রোনাস পরিমাপ প্রযুক্তির মূল্য এতে রয়েছে - একই সাথে পাওয়ার অন এবং তিন-ফেজ উইন্ডিংগুলির ডেটা অধিগ্রহণ, পরীক্ষার প্রক্রিয়াটি সংকুচিত করে যা কয়েক মিনিটের মধ্যে আধা ঘন্টারও বেশি সময় নিতে পারে।

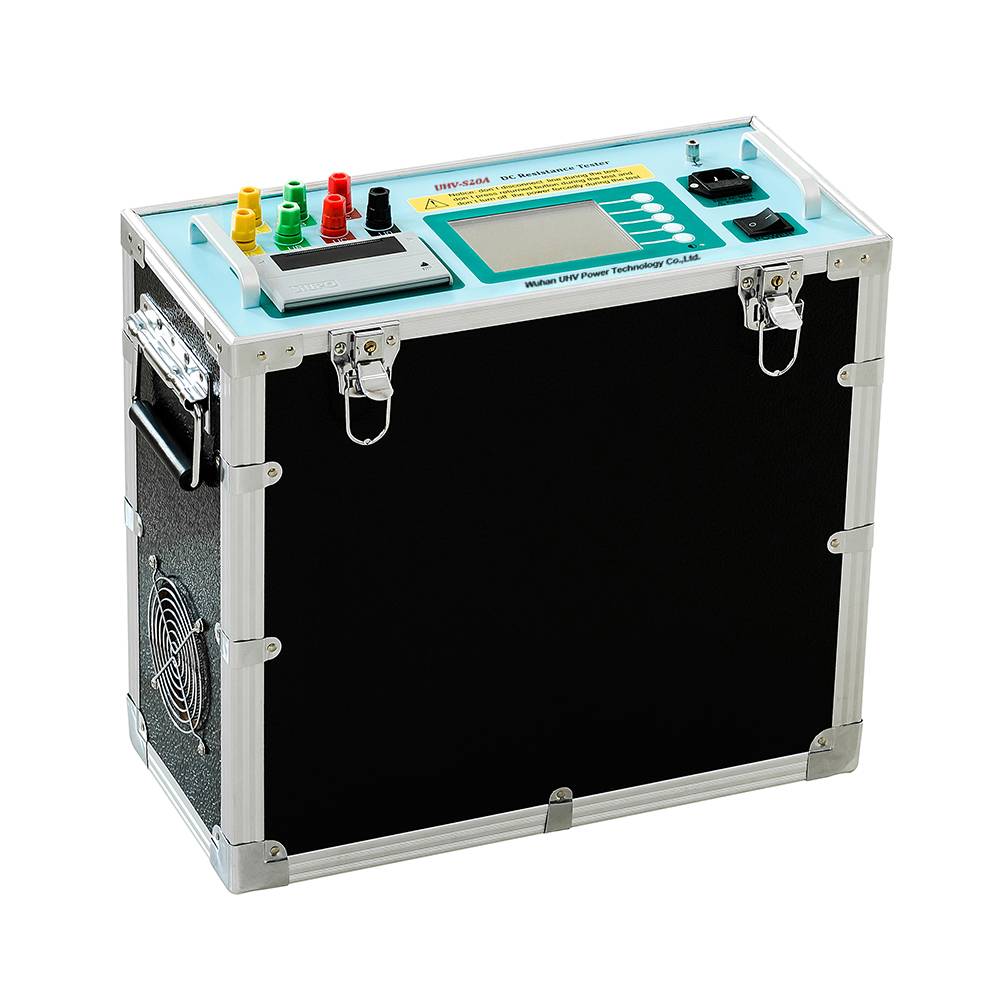

দতিন সার্কিট ডিসি প্রতিরোধের পরীক্ষকউহানের UHV তিনটি স্বাধীন টেস্টিং সার্কিটকে একীভূত করে, যা তিন-ফেজ উইন্ডিংকে সিঙ্ক্রোনাসভাবে পরিমাপ করতে পারে। এই নকশাটি কেবল দক্ষতার উন্নতি করে না, তবে ফেজ পরিমাপের মাধ্যমে ঐতিহ্যগত পর্যায়ে নিরপেক্ষ পয়েন্ট লিডের বারবার সংযোগ বিচ্ছিন্ন হওয়ার কারণে তারের ক্ষতির ঝুঁকিও এড়ায়। মূল নকশা ধারণাটি হল বৃহৎ ইন্ডাকট্যান্স সরঞ্জামগুলির পরীক্ষার সময় দীর্ঘ চার্জিং সময়ের সমস্যাটি সমাধান করা এবং দ্রুত এবং স্থিতিশীল পরিমাপ অ্যালগরিদমের মাধ্যমে প্রতিটি পরিমাপ বিন্দুতে অপেক্ষার সময়কে ছোট করা।

নিরাপত্তা বৈশিষ্ট্য আপস করা যাবে না
ট্রান্সফরমার উইন্ডিংগুলি মূলত প্রবর্তক লোড। যখন টেস্ট কারেন্ট বাধাপ্রাপ্ত হয়, উইন্ডিংয়ে সঞ্চিত চৌম্বকীয় শক্তি ফিরে ইলেক্ট্রোমোটিভ বল তৈরি করবে। যদি যন্ত্রের নির্ভরযোগ্য স্রাব ফাংশন না থাকে, তাহলে এই ভোল্টেজটি অপারেটরের জন্য নিরাপত্তা হুমকির কারণ হতে পারে। ডিসচার্জ সুরক্ষা একটি সুবিধাজনক ফাংশন নয়, তবে একটি সুরক্ষা ফাংশন - এটি নিশ্চিত করা প্রয়োজন যে যন্ত্রটির একটি নিয়ন্ত্রিত স্রাব প্রক্রিয়া রয়েছে, পরিষ্কারভাবে নির্দেশ করতে পারে কখন উইন্ডিং নিরাপদে সংযোগ বিচ্ছিন্ন করা যেতে পারে এবং অনুশীলনে পরীক্ষা করা সর্বাধিক উইন্ডিংয়ের জন্য স্রাবের সময়টি সম্ভাব্য।
এই বিষয়ে, মূলধারার পণ্যগুলি সাধারণত একাধিক নিরাপত্তা ব্যবস্থাকে একীভূত করে যেমন ব্যাক ইলেক্ট্রোমোটিভ ফোর্স প্রোটেকশন, তারের ভাঙ্গা সুরক্ষা এবং শব্দ এবং হালকা স্রাব অ্যালার্ম। উহান UHV পরীক্ষক পণ্যগুলি লক্ষ্যবস্তু স্রাব সুরক্ষার সাথে ডিজাইন করা হয়েছে, যখন ইনডাকটিভ লোড সংযোগ বিচ্ছিন্ন হয়ে যায় তখন স্বয়ংক্রিয়ভাবে ডিসচার্জ হয়, সাইটের অপারেশনাল ঝুঁকি হ্রাস করে। এর UHV-100A মডেলটি একটি শ্রবণযোগ্য ডিসচার্জ অ্যালার্ম এবং পরিষ্কার ডিসচার্জ ইঙ্গিত দিয়ে সজ্জিত করা হয়েছে যাতে অপারেটরদের নিরাপদ সময় নির্ণয় করতে সাহায্য করে।

ডেটা ব্যবস্থাপনা এবং অন-সাইট অভিযোজনযোগ্যতা
পাওয়ার সিস্টেমে স্ট্যান্ডার্ডাইজড টেস্ট রিপোর্ট এবং ডেটা ট্রেসেবিলিটির ক্রমবর্ধমান চাহিদার সাথে, যন্ত্রগুলির ডেটা পরিচালনার ক্ষমতাও মনোযোগ দেওয়ার মতো। যে মডেলগুলি ইউএসবি এক্সপোর্ট বা ব্লুটুথ ট্রান্সমিশন সমর্থন করে তারা রিপোর্ট তৈরি করতে ব্যাকএন্ড সিস্টেমে সরাসরি পরিমাপ ডেটা আমদানি করতে পারে, ম্যানুয়াল রেকর্ডিং এবং ট্রান্সক্রিপশনে ত্রুটির সম্ভাবনা হ্রাস করে।
অপারেশনাল অভিজ্ঞতার পরিপ্রেক্ষিতে, সাইটের পরিবেশ যন্ত্রের বন্ধুত্বের উপর উচ্চ চাহিদা রাখে। সম্পূর্ণ ইংরেজি মেনুর ডিজাইন এবং এক ক্লিকে টেস্টিং মূলধারার মডেলগুলির জন্য একটি আদর্শ বৈশিষ্ট্য হয়ে উঠছে। সাবস্টেশন এবং পাওয়ার প্ল্যান্টের মতো জটিল ইলেক্ট্রোম্যাগনেটিক পরিবেশে কাজ করার জন্য প্রয়োজনীয় সরঞ্জামগুলির জন্য, হস্তক্ষেপ-বিরোধী ক্ষমতাও একটি ফ্যাক্টর যা অবশ্যই বিবেচনা করা উচিত - শক্তিশালী ডিজিটাল ফিল্টারিং ফাংশনগুলি কার্যকরভাবে সাইটে হস্তক্ষেপের সাথে মোকাবিলা করতে পারে এবং পড়ার স্থিতিশীলতা নিশ্চিত করতে পারে।

নির্বাচন করা aট্রান্সফরমার ঘুর প্রতিরোধের পরীক্ষকমূলত পরীক্ষার ডেটার সম্পূর্ণ সেটের নির্ভরযোগ্যতার জন্য একটি বিনিয়োগ। আউটপুট কারেন্টের কভারেজ পরিসর থেকে, পরিমাপের নির্ভুলতা এবং পরিসরের মধ্যে মানানসই ডিগ্রী, থ্রি-ফেজ সিঙ্ক্রোনাস পরিমাপ দ্বারা আনা ডিসচার্জ সুরক্ষার দক্ষতার উন্নতি এবং নিরাপত্তা, ডেটা রপ্তানি এবং প্রতিবেদন পরিচালনার সুবিধার জন্য, প্রতিটি মাত্রাকে প্রকৃত ট্রান্সফরমারের ধরন, পরীক্ষার ফ্রিকোয়েন্সি এবং ইউনিটের অবস্থার উপর ভিত্তি করে ব্যাপকভাবে ভারসাম্যপূর্ণ হওয়া প্রয়োজন। পাওয়ার গ্রিডের ক্রমাগত সম্প্রসারণ এবং রক্ষণাবেক্ষণের উইন্ডোগুলি সংকীর্ণ করার প্রেক্ষাপটে, দক্ষতার উন্নতি এবং ডেটা নির্ভরযোগ্যতার নিশ্চয়তার পরিপ্রেক্ষিতে একটি সঠিকভাবে নির্বাচিত পরীক্ষার যন্ত্রের মান সরঞ্জাম সংগ্রহের থেকে অনেক বেশি।
