ট্রান্সফরমার উত্পাদন ক্ষেত্রে, লাইটনিং ইমপালস ভোল্টেজ পরীক্ষা হল পণ্যগুলির নিরোধক কর্মক্ষমতা পরীক্ষা করার জন্য "চূড়ান্ত পরীক্ষা"। যাইহোক, অনেক ট্রান্সফরমার নির্মাতারা প্রায়শই ক্রয় করার সময় শুধুমাত্র বাজ ফুল ওয়েভ টেস্ট ক্ষমতার উপর ফোকাস করেইমপালস ভোল্টেজ জেনারেটর, কাটঅফ ফাংশনের গুরুত্বকে উপেক্ষা করার সময়। প্রকৃতপক্ষে, ট্রান্সফরমারের বিশেষ পণ্যের জন্য, তরঙ্গরূপ পরীক্ষার জন্য একটি সার্জ ভোল্টেজ জেনারেটরের অভাব ডানা ছাড়াই একটি ঈগলের মতো - এটি যতই উঁচুতে উড়ে না কেন, এটি একটি সম্পূর্ণ ফ্লাইট সম্পূর্ণ করতে পারে না।
কেন ট্রান্সফরমার একটি কাটঅফ পরীক্ষা সহ্য করা প্রয়োজন?
জাতীয় মান অনুসারে, ট্রান্সফরমারগুলিকে তাদের প্রধান নিরোধক এবং অনুদৈর্ঘ্য নিরোধকের শক্তি ব্যাপকভাবে মূল্যায়ন করতে বিদ্যুতের ফুল তরঙ্গ এবং কাটঅফ ইমপালস পরীক্ষায় উত্তীর্ণ হতে হবে। পূর্ণ তরঙ্গ পরীক্ষা প্রধানত মূল নিরোধক মূল্যায়ন করে (ভূমিতে ঘুরানো এবং উইন্ডিংয়ের মধ্যে), যখন কাট ওয়েভ পরীক্ষাটি অনুদৈর্ঘ্য নিরোধকের (বাঁক এবং কেকের মধ্যে) একটি অত্যন্ত কঠোর পরীক্ষা।
যন্ত্রের বাহ্যিক ফাঁকে বাজ ওভারভোল্টেজ ফ্ল্যাশওভার দ্বারা গঠিত তরঙ্গরূপটি সিমুলেটেড তরঙ্গরূপ। যখন বজ্রপাতের তরঙ্গ একটি ট্রান্সফরমারকে আক্রমণ করে, যদি ফ্ল্যাশওভারটি বাহ্যিকভাবে ঘটে এবং তরঙ্গরূপটি হঠাৎ করে কেটে যায়, এই কাটার প্রক্রিয়াটি উইন্ডিংয়ের ভিতরে একটি বিশাল দোলন ভোল্টেজ তৈরি করবে, যা আন্তঃ টার্ন নিরোধকের উপর সবচেয়ে মারাত্মক প্রভাব ফেলবে। অতএব, ট্রান্সফরমার স্ট্যান্ডার্ড পরীক্ষার জন্য নির্দিষ্ট ক্রম হল প্রথমে সম্পূর্ণ তরঙ্গ পরীক্ষা করা এবং তারপর কাট-অফ ওয়েভ পরীক্ষা করা। যদি একটি ট্রান্সফরমার শুধুমাত্র তরঙ্গরূপ কাটা ছাড়াই সম্পূর্ণ তরঙ্গ পরীক্ষার মধ্য দিয়ে যায়, তবে এর নিরোধক মূল্যায়ন অসম্পূর্ণ।
তরঙ্গ বাধাদানের নির্ভুলতা পরীক্ষার সাফল্য বা ব্যর্থতা নির্ধারণ করে
ছেঁটে যাওয়া তরঙ্গ পরীক্ষার প্রযুক্তিগত অসুবিধা সম্পূর্ণ তরঙ্গ পরীক্ষার তুলনায় অনেক বেশি। ছেঁটে ফেলার সময়ের সুনির্দিষ্ট নিয়ন্ত্রণ এবং ছেঁটে ফেলার সময়ের স্থিতিশীলতা সরাসরি পরীক্ষামূলক ফলাফলের কার্যকারিতার সাথে সম্পর্কিত। যদি কাটঅফ তরঙ্গের বিচ্ছুরণ খুব বড় হয় এবং বিভিন্ন পরীক্ষার তরঙ্গরূপগুলি অসামঞ্জস্যপূর্ণ হয় তবে ট্রান্সফরমারের অনুদৈর্ঘ্য নিরোধক শক্তির উপর সঠিক বিচার করা অসম্ভব।

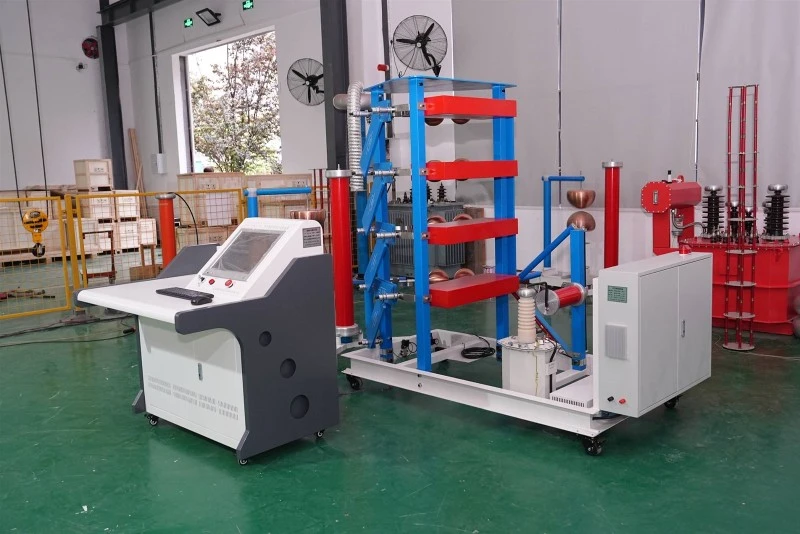

উহান ইউএইচভি সিরিজবজ্রপাত ভোল্টেজ জেনারেটর2-6 μs ছেঁটে যাওয়ার সময় সহ বজ্রপাতের তরঙ্গ উৎপন্ন করার জন্য একটি ছেঁটে ফেলা ডিভাইস গ্রহণ করে এবং তরঙ্গের বিচ্ছুরণ 100ns এর কম। নির্ভুলতার এই স্তরটি ট্রান্সফরমার অনুদৈর্ঘ্য নিরোধকের সঠিক মূল্যায়নের জন্য নির্ভরযোগ্য গ্যারান্টি প্রদান করে একাধিক ট্রাঙ্কেশন পরীক্ষার তরঙ্গরূপ সামঞ্জস্যতা নিশ্চিত করে। সরঞ্জামগুলি লাইটনিং ইমপালস ভোল্টেজ ফুল ওয়েভ এবং ট্রান্সফরমার এবং মিউচুয়াল ইনডাক্টরগুলির জন্য কাটঅফ পরীক্ষাগুলিকে সমর্থন করে যার জন্য কাটঅফ পরীক্ষার প্রয়োজন হয়।
কনফিগারেশন নির্বাচনের ক্ষেত্রে, যে ব্যবহারকারীদের তরঙ্গরূপ ট্রাঙ্কেশন ফাংশন প্রয়োজন তাদের ট্রাঙ্কেশন ডিভাইস, অসিলোস্কোপ বা অধিগ্রহণ কার্ড সহ মডেলগুলি বেছে নেওয়া উচিত। উহান UHV এর প্রযুক্তিগত দল ট্রান্সফরমার প্রস্তুতকারকের নির্দিষ্ট পণ্যের ধরন এবং পরীক্ষার মানগুলির উপর ভিত্তি করে কাটঅফ পরীক্ষার সিস্টেমের জন্য একটি সম্পূর্ণ কনফিগারেশন পরিকল্পনা সরবরাহ করতে পারে।
স্ট্যান্ডার্ড থেকে অনুশীলন পর্যন্ত: তরঙ্গ কাটার ক্ষমতা ট্রান্সফরমার নির্মাতাদের জন্য "অবশ্যই"
ট্রান্সফরমার নির্মাতাদের জন্য, তাদের পণ্যগুলি কাট ওয়েভ ইমপ্যাক্ট পরীক্ষায় উত্তীর্ণ হতে পারে কিনা তা সরাসরি তারা টাইপ টেস্ট রিপোর্ট পেতে এবং বাজারে প্রবেশ করতে পারে কিনা তার সাথে সম্পর্কিত। বিশেষ করে রপ্তানিমুখী ট্রান্সফরমার নির্মাতাদের জন্য, আন্তর্জাতিক মানেরও কাট-অফ পরীক্ষার জন্য স্পষ্ট প্রয়োজনীয়তা রয়েছে। স্থিতিশীল কাটঅফ আউটপুট ক্ষমতা ছাড়া ইম্পালস ভোল্টেজ জেনারেটরের একটি সেট ট্রান্সফরমার নির্মাতাদের পণ্যের সার্টিফিকেশন ক্ষমতা এবং বাজার সম্প্রসারণের স্থানকে সরাসরি সীমাবদ্ধ করবে।
উহান ইউএইচভি উচ্চ-ভোল্টেজ বৈদ্যুতিক পরিমাপের ক্ষেত্রে গভীরভাবে জড়িত এবং এর ইউএইচভি সিরিজবজ্রপাত ভোল্টেজ জেনারেটরপাওয়ার ট্রান্সফরমার, রিঅ্যাক্টর, ট্রান্সফরমার এবং অন্যান্য উচ্চ-ভোল্টেজ বৈদ্যুতিক যন্ত্রপাতির জন্য ব্যবহারকারীদের প্রয়োজনীয় স্ট্যান্ডার্ড লাইটনিং ইমপালস, লাইটনিং কাটঅফ ওয়েভ, অপারেশনাল ইমপালস এবং নন-স্ট্যান্ডার্ড ইমপালস ওয়েভের জন্য বিভিন্ন ধরনের ইমপালস ভোল্টেজ পরীক্ষায় ব্যাপকভাবে ব্যবহৃত হয়েছে। কোম্পানির পণ্য তাদের উচ্চ মানের কর্মক্ষমতা এবং নির্ভরযোগ্য মানের জন্য শিল্প খ্যাতি জিতেছে.
ট্রান্সফরমার নির্মাতাদের জন্য, ক্রয় করার সময়বজ্রপাত ভোল্টেজ জেনারেটর, তাদের শুধুমাত্র সম্পূর্ণ তরঙ্গ পরীক্ষার ক্ষমতা বিবেচনা করতে হবে না, তবে কাটঅফ ফাংশনের উপস্থিতি এবং নির্ভুলতার দিকেও মনোযোগ দিতে হবে। কাট-অফ পরীক্ষাটি ট্রান্সফরমার প্রভাব পরীক্ষার জন্য একটি অপরিহার্য "টাচস্টোন"; উচ্চ-নির্ভুল কাটঅফ আউটপুট ক্ষমতা সহ একটি শক জেনারেটর ট্রান্সফরমার নির্মাতাদের জন্য পণ্যের গুণমান নিশ্চিত করতে এবং স্ট্যান্ডার্ড সার্টিফিকেশন পাস করার জন্য একটি মূল সরঞ্জাম।
