পাওয়ার সরঞ্জামের নিরোধক কর্মক্ষমতা পরীক্ষায়,এসি হিপট(AC সহ্য করে ভোল্টেজ পরীক্ষক) এবংডিসি হিপট(DC সহ্য ভোল্টেজ পরীক্ষক) দুটি সবচেয়ে প্রয়োজনীয় পরীক্ষার সরঞ্জাম। পূর্ববর্তী আউটপুট সাইন ওয়েভ এসি উচ্চ ভোল্টেজ, সরঞ্জামের প্রকৃত অপারেশনের সময় বিকল্প বৈদ্যুতিক ক্ষেত্রের অনুকরণ করে; পরবর্তীটি স্থিতিশীল DC উচ্চ ভোল্টেজ আউটপুট করে এবং সাধারণত ক্যাপাসিটিভ লোডে ফুটো বর্তমানের সুনির্দিষ্ট পরিমাপের জন্য ব্যবহৃত হয়। দুটির একই রকম ফাংশন আছে বলে মনে হতে পারে, কিন্তু তাদের নীতি, প্রযোজ্য পরিস্থিতি এবং ঝুঁকি সম্পূর্ণ ভিন্ন। ভুল সরঞ্জাম নির্বাচন করা শুধুমাত্র মিস ত্রুটি হতে পারে না, কিন্তু নিরোধক অপরিবর্তনীয় ক্ষতি হতে পারে।

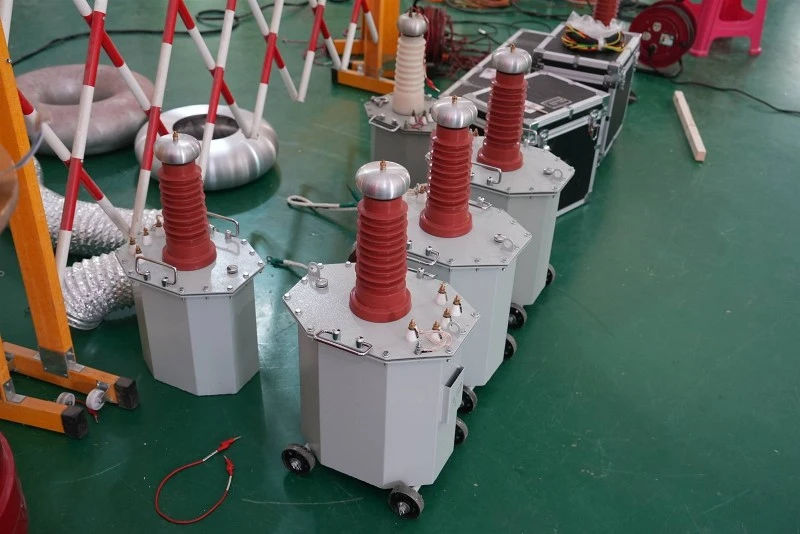

এসি হিপট - একটি "চাপ পরীক্ষা" যা বাস্তব কাজের অবস্থার অনুকরণ করে
AC Hipot পাওয়ার ফ্রিকোয়েন্সি (50Hz) বা একটি নির্দিষ্ট ফ্রিকোয়েন্সিতে AC উচ্চ ভোল্টেজ আউটপুট করে এবং এর ভোল্টেজের পোলারিটি পর্যায়ক্রমে বিপরীত হয়, উভয় দিকেই ইলেকট্রিক্যাল চাপ প্রয়োগ করে ইনসুলেশন উপাদানের জন্য। এই পরীক্ষার পদ্ধতিটি বেশিরভাগ পাওয়ার ইকুইপমেন্টের (যেমন ট্রান্সফরমার, সুইচগিয়ার, GIS) এর প্রকৃত অপারেটিং অবস্থার সাথে সবচেয়ে ঘনিষ্ঠভাবে সম্পর্কিত এবং তাই বেশিরভাগ নিরাপত্তা মান যেমন IEC, GB, DL/T দ্বারা টাইপ টেস্টিং এবং ফ্যাক্টরি পরীক্ষার জন্য একটি বাধ্যতামূলক বিকল্প হিসাবে তালিকাভুক্ত করা হয়েছে।
সুবিধাগুলো হল:
ধীরে ধীরে ভোল্টেজ বাড়ানো বা হ্রাস করার দরকার নেই, পরীক্ষার পরে স্রাব করার দরকার নেই এবং অপারেশন প্রক্রিয়াটি সহজ।
এটি কার্যকরভাবে আংশিক স্রাব এবং ইনসুলেশনে করোনার মতো প্রাথমিক ত্রুটিগুলিকে উদ্দীপিত করতে পারে এবং বায়ু ফাঁক এবং আর্দ্রতার মতো নিরোধক অবক্ষয়ের প্রতি সংবেদনশীল।
পরীক্ষার ফলাফলগুলি সরঞ্জামের রেট দেওয়া ভোল্টেজের সাথে সরাসরি সম্পর্কযুক্ত হতে পারে এবং বিচারের মানদণ্ড স্পষ্ট।
অসুবিধাগুলি সমানভাবে সুস্পষ্ট:
ক্যাপাসিটিভ লোডের জন্য যেমন দীর্ঘ তার এবং বড় ধারণক্ষমতার ক্যাপাসিটর, ক্রমাগত ক্যাপাসিটিভ কারেন্ট প্রচুর পরিমাণে প্রতিক্রিয়াশীল শক্তি ব্যবহার করবে, যার জন্য সরঞ্জামগুলির একটি বড় আউটপুট ক্ষমতা (kVA) প্রয়োজন, যার ফলে ভারী এবং ব্যয়বহুল সরঞ্জাম হবে।
বৃহৎ ক্ষমতা পরীক্ষা নমুনার অধীনে, যদি ভাঙ্গন ঘটে, ফল্ট পয়েন্টে শক্তি বেশি হতে পারে, যা ক্ষতির সুযোগ প্রসারিত করতে পারে।
ডিসি হিপট - ক্যাপাসিটিভ লোডের সঠিক পরিদর্শন
DC Hipot AC কে একপোলার DC উচ্চ ভোল্টেজে সংশোধন করে এবং পরীক্ষার নমুনায় একটি স্থিতিশীল ভোল্টেজ প্রয়োগ করে। পরীক্ষার সময়, প্রাথমিক চার্জিং কারেন্ট দ্রুত ক্ষয়প্রাপ্ত হয়, এবং পরে শুধুমাত্র একটি ন্যূনতম লিকেজ কারেন্ট বজায় রাখতে হবে। অতএব, প্রয়োজনীয় সরঞ্জামের শক্তি একই ভোল্টেজ স্তরের AC হিপটের তুলনায় অনেক কম, যা সরঞ্জামটিকে আরও হালকা এবং বহনযোগ্য করে তোলে।
মূল সুবিধা:
উচ্চ-ভোল্টেজ পাওয়ার ক্যাবল, পাওয়ার ক্যাপাসিটর এবং জেনারেটর স্টেটর উইন্ডিংয়ের মতো বড় ক্যাপাসিট্যান্স সরঞ্জামগুলির জন্য বিশেষভাবে উপযুক্ত। পরীক্ষা বর্তমান শুধুমাত্র নিরোধক প্রতিরোধের এবং শোষণ অনুপাত প্রতিফলিত করে, এটি নিরোধক বার্ধক্য ডিগ্রী সঠিকভাবে বিশ্লেষণ করা সহজ করে তোলে।
প্রত্যক্ষ কারেন্ট ভোল্টেজের অধীনে, নিরোধকের অভ্যন্তরে কোন অস্তরক ক্ষতি নেই এবং এটি ক্যাপাসিটিভ কারেন্টের কারণে তাপ উৎপন্ন করবে না, এইভাবে নিরোধক ক্ষতির ঝুঁকি হ্রাস করে।
ডিভাইসটি আকারে ছোট, ওজনে হালকা এবং সাইটে সরানো সহজ। উদাহরণস্বরূপ, উহান UHV দ্বারা উত্পাদিত ZGF সিরিজের DC হাই ভোল্টেজ জেনারেটর উচ্চ-ফ্রিকোয়েন্সি ভোল্টেজ দ্বিগুণ প্রযুক্তি গ্রহণ করে, যার ভোল্টেজের সঠিকতা ± 0.3%, এবং একই ক্ষমতার পাওয়ার ফ্রিকোয়েন্সি টেস্ট ট্রান্সফরমারের মাত্র একটি ভগ্নাংশের ওজন।
সীমাবদ্ধতা:
ডিসি ভোল্টেজ শুধুমাত্র একমুখীভাবে প্রয়োগ করা হয় এবং বিকল্প বৈদ্যুতিক ক্ষেত্রের অধীনে নিরোধক প্রতিক্রিয়া অনুকরণ করতে পারে না। উল্লেখযোগ্য পোলারিটি প্রভাব সহ কিছু নিরোধক উপকরণের জন্য এটি যথেষ্ট ব্যাপক নাও হতে পারে।
পরীক্ষা শেষ হওয়ার পরে, এটিকে অবশ্যই একটি ডিসচার্জ রড দিয়ে সম্পূর্ণরূপে নিষ্কাশন করতে হবে, অন্যথায় অবশিষ্ট চার্জ ব্যক্তিগত নিরাপত্তাকে বিপন্ন করতে পারে বা দুর্ঘটনাজনিত ভাঙ্গনের কারণ হতে পারে।
কিছু মান (যেমন গৃহস্থালী যন্ত্রপাতি এবং তথ্য প্রযুক্তি সরঞ্জাম) বিকল্প কারেন্টের পরিবর্তে সরাসরি কারেন্ট ব্যবহারের অনুমতি দেয় না। যদি এটি অবশ্যই প্রতিস্থাপন করতে হয়, তবে সমান শিখর বৈদ্যুতিক ক্ষেত্র অর্জনের জন্য এটি সাধারণত বিকল্প কারেন্টের কার্যকর মানের 2 গুণ (প্রায় 1.414 গুণ) ভোল্টেজ বাড়াতে হবে।
নির্বাচন কৌশল - "উপাদান" এর উপর ভিত্তি করে "পরীক্ষা" প্রয়োগ করুন এবং মানকে অগ্রাধিকার দিন
প্রথমত, পরীক্ষিত সরঞ্জামগুলির জন্য সংশ্লিষ্ট পরীক্ষার পদ্ধতিগুলি কঠোরভাবে অনুসরণ করা উচিত। উদাহরণ স্বরূপ, DL/T 596 "পাওয়ার ইকুইপমেন্টের জন্য প্রতিরোধমূলক পরীক্ষার রেগুলেশনস" স্পষ্টভাবে উল্লেখ করে যে পাওয়ার ট্রান্সফরমার, সার্কিট ব্রেকার এবং ট্রান্সফরমারগুলির জন্য এসি প্রতিরোধী ভোল্টেজকে অগ্রাধিকার দেওয়া উচিত; রাবার ইনসুলেটেড পাওয়ার ক্যাবলের জন্য, DC সহ্য ভোল্টেজ (বা অতি-লো ফ্রিকোয়েন্সি এসি সহ্য ভোল্টেজ) এর জন্য সাইটে পরীক্ষা করার পরামর্শ দেওয়া হয়।
দ্বিতীয়ত, সাইটের অবস্থা বিবেচনা করুন। যদি টেস্ট অবজেক্টটি কয়েক কিলোমিটার দীর্ঘ তারের হয়, তাহলে ডিসি হিপট নির্বাচন করলে তা উল্লেখযোগ্যভাবে পাওয়ার ক্ষমতার প্রয়োজনীয়তা হ্রাস করতে পারে এবং সরঞ্জাম পরিবহন করা সহজ; যদি পরীক্ষার বস্তুটি একটি সাবস্টেশনে একটি GIS বা প্রধান ট্রান্সফরমার হয়, একটি AC Hipot অবশ্যই নির্বাচন করতে হবে এবং ক্যাপাসিটিভ কারেন্টের জন্য ক্ষতিপূরণ দেওয়ার জন্য একটি অনুরণিত ডিভাইসের সাথে মিলিত হতে হবে।
AC Hipot এবং DC Hipot-এর মধ্যে সম্পর্ক "কে কাকে প্রতিস্থাপন করবে" নিয়ে নয়, বরং ভোল্টেজ পোলারিটি, নমুনা ক্যাপাসিট্যান্স বৈশিষ্ট্য এবং নিরাপত্তার মানগুলির সুনির্দিষ্ট ত্রিমাত্রিক মিলের উপর ভিত্তি করে একটি পরিপূরক টুল। নির্বাচন করার সময়, অনুগ্রহ করে মনে রাখবেন: এসি সিমুলেশন অপারেশন, ডিসি ফোকাসিং ক্যাপাসিট্যান্স; স্ট্যান্ডার্ড নিচের লাইন নির্ধারণ করে, এবং অন-সাইট সুবিধা নির্ধারণ করে। শুধুমাত্র সঠিক পছন্দ করার মাধ্যমে উচ্চ-ভোল্টেজ ভোল্টেজ পরীক্ষা সহ্য করতে পারে সত্যিকার অর্থে পাওয়ার গ্রিড নিরাপত্তার "দারোয়ান" হয়ে উঠতে পারে।
